Осциллограф цифровой ADS-2045

  • Осциллограф цифровой ADS-2045

    /images/all/3/18561/big/img_5.jpg

    jijijij

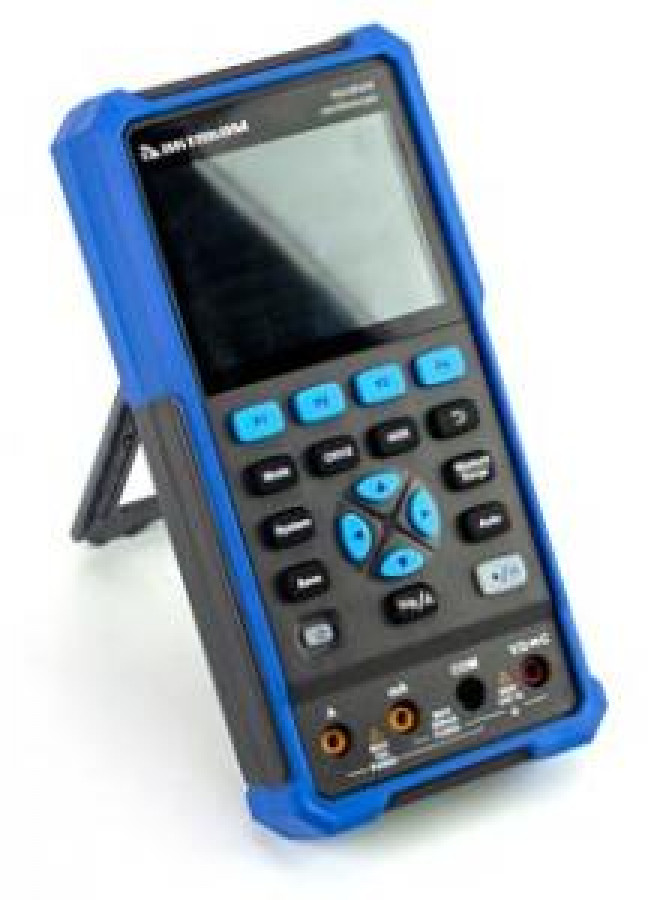

    Осциллограф цифровой ADS-2045

ЦЕНА: 15 564 руб.

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Актаком


Страна производитель: Россия Россия

Гарантия: 14 месяцев
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Ярцев Олег
Менеджер по направлению Актаком
Здравствуйте! Меня зовут Ярцев Олег.
Я готов ответить на Ваши вопросы по данным товарам. Если Вы хотите оформить заказ или задать вопрос, то можете связаться со мной по телефону или электронной почте.

Телефон: +7 (495) 988-79-77 доб. 132

Моб.: +7 (926) 610-24-16

E-mail: oleg@geo-ndt.ru

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Тип оборудования: Осциллограф цифровой

Производитель: Актаком

Модель: ADS-2045

Гарантия: 14 месяцев



Описание осциллографа ADS-2045:

Осциллограф цифровой АКТАКОМ ADS-2045 объединяет в одном компактном корпусе функциональность не только осциллографа, но и TrueRMS мультиметра (4½ разряда), а также генератора сигналов специальной формы. Прибор питается от двух литий-ионных аккумуляторов, обеспечивающих до 6 часов работы, с возможностью подзарядки через интерфейс USB (тип С). Это позволяет использовать осциллограф-мультиметр ADS-2045 в "полевых" условиях, а также при работе в ограниченном пространстве.



Технические характеристики ADS-2045:

Параметр Значение



ОСЦИЛЛОГРАФ



Полоса пропускания 40 MГц
Количество каналов 2 + генератор сигнала
Скорость захвата осциллограмм 10000 осц/сек



Регистрация



Режим Обычный, пиковый детектор
Максимальная дискретизация 250 Mвыб/сек (125 Мвыбсек - 2 канала)



Вход



Связь по входу открытый, закрытый, земля
Входной импеданс 1 MОм±2% в параллель 16 пФ±10 пФ
Учет ослабления пробников 1X, 10X, 100X, 1000X
Максимальное входное напряжение 400 Вп-п (DC + AC пик-пик, 1 МОм, 10:1)
Ограничение полосы пропускания 20 МГц



Параметры горизонтальной системы



Глубина записи 8 К (4 К -каждый канал)
Диапазон частоты выборки 0.25 Выб/сек ~ 250 Mвыб/сек (один канал),
0.25 Выб/сек ~ 125 Mвыб/сек (два канала)
Интерполяция (sin x)/x
Коэффициент развертки 5 нс/дел ~ 1000 с/дел, с шагом 1~2~5
Погрешность временной базы ±100 ppm
Режим Y-T, X-Y



Параметры вертикальной системы



АЦП 8 бит
Вертикальное отклонение 10 мВ/дел ~ 10 В/дел
Диапазон смещения ±6 делений
Полоса пропускания для однократного сигнала Полный диапазон
Низкочастотный предел ≥10 Гц (на входе, закрытый вход, -3dB)
Время нарастания ≤8.0 нс (типичное)
Погрешность коэффициент усиления ±3%



Измерения



Курсорные ΔV, ΔT, ΔV&ΔT между курсорами
Автоматические Размах, Максимальное, Минимальное, Амплитуда, Среднее, Частота, Период



Система запуска



Источник запуска CH1, CH2
Связь DC, AC
Тип запуска Запуск по фронту (нарастающий, спадающий)
Режим запуска Авто, обычный, однократный
Диапазон уровня запуска ±4 деления от центра экрана
Погрешность уровня запуска ±0,3 деления



МУЛЬТИМЕТР



Максимальная разрядность 20000 отсчетов
Измерение истинных среднеквадратических значений TrueRMS
Измеряемые параметры Напряжение постоянного и переменного тока, постоянный и переменный ток, сопротивление, емкость, тестирование диодов, прозвонка цепи
Входной импеданс 10 МОм
Выбор диапазона Автоматический
Входы мультиметра и осциллографа независимые
Дополнительные режимы режим удержания показаний режим относительных измерений



Диапазон измерения



Параметр Диапазон Разрешение Погрешность
Постоянное напряжение 200.00 мВ 0.01 мВ ±(0.5%+5 е.м.р.)
2.0000 В 0.1 мВ ±(0.3%+5 е.м.р.)
20.000 В 1 мВ
200.00 В 10 мВ
1000.0 В 0.1 В ±(0.8%+5 е.м.р.)
Переменное напряжение TrueRMS (40…1000 Гц) 200.00 мВ 0.01 мВ
2.0000 В 0.1 мВ
20.000 В 1 мВ
200.00 В 10 мВ
750.0 В 0.1 В ±(1.0%+5 е.м.р.)
Постоянный ток 200 мА 10 мкА ±(0.8%+2 е.м.р.)
10 А 1 мА ±(2.5%+2 е.м.р.)
Переменный ток TrueRMS
(40…1000 Гц)
200 мА 10 мкА ±(1.0%+5 е.м.р.)
10 А 1 мА ±(2.8%+5 е.м.р.)
Сопротивление 200.00 Ом 0.01 Ом ±(0.8%+3 е.м.р.)
2.0000 кОм 0.1 Ом
20.000 кОм 1 Ом
200.00 кОм 10 Ом
2.0000 МОм 100 Ом
20.000 МОм 1 кОм ±(1.0%+3 е.м.р.)
100.00 MОм 10 кОм ±(3.0%+3 е.м.р.)
Емкость 20.000 нФ 1 пФ ±(3.0%+10 е.м.р.)
200.00 нФ 10 пФ
2.0000 мкФ 100 пФ
20.000 мкФ 1 нФ
200.00 мкФ 10 нФ
2.0000 мкФ 100 нФ
Тест диодов 0 - 2 В
Прозвонка Звуковой сигнал <50 >



ГЕНЕРАТОР СИГНАЛОВ



Количество каналов 1
Основные формы сигнала Синусоидальная, прямоугольная, пилообразная, импульсная
Специальные формы сигналов 8 типов: Sinc, Bessely, Besselj, StairUp, StairUpDown, StairDown, AttAlt, AmplAlt



Диапазон частот



Синусоидальная форма 0,1 Гц ~ 25 МГц
Прямоугольная форма 0,1 Гц ~ 10 МГц
Пилообразная форма 0,1 Гц ~ 1 МГц
Импульсная форма 0,1 Гц ~ 5 МГц
Специальная форма 0,1 Гц ~ 5 МГц
Амплитуда выходного сигнала 20 мВп-п ~ 5 Вп-п (HighZ)
10 мВп-п ~ 2,5 Вп-п (50 Ом)
Частота дискретизации 125 Мвыб/с
Максимальная память формы сигнала 8 К точек
Вертикальное разрешение 14 бит
Выходной импеданс 50 Ом, HighZ
Выбор диапазона Автоматический



ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

Дисплей



Тип дисплея диагональ 3,5”, ЖК, TFT матрица
Разрешение дисплея 320 (по горизонтали) × 240 (по вертикали) точек
Количество цветов 65536 цветов



Выход для калибровки пробников



Выходное напряжение (типичное) амплитуда 3,3 В
Выходной сигнал меандр 1 кГц



Интерфейс



Тип USB тип С
Функционал связь с ПК, зарядка



Питание



Li-ion аккумулятор 2 х 2200 мАч, тип 18650
Время работы (типичное) 6 часов
Мощность <5 >
Габаритные размеры 198 х 96 х 38 мм
Вес около 0,6 кг



Комплект поставки цифрового осциллографа ADS-2045:

  • Осциллограф
  • Кабель USB
  • Пассивный пробник
  • Кабель BNC-"крокодил" - 2 шт
  • Набор для настройки пробника
  • Комплект измерительных щупов мультиметра
  • Краткий эксплуатационный документ
