Осциллограф цифровой Актаком ADS-2061M

  • Осциллограф цифровой Актаком ADS-2061M

    /images/all/3/11804/big/img_5.jpg

    jijijij

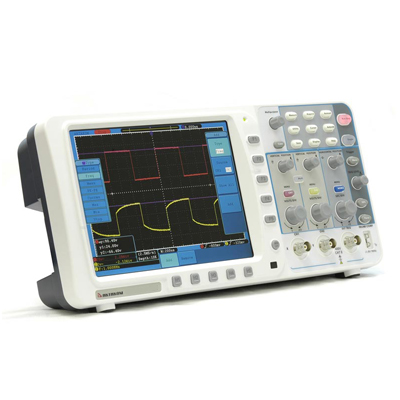

    Осциллограф цифровой Актаком ADS-2061M

ЦЕНА: 43 746 руб.

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Актаком


Страна производитель: Россия Россия
Артикул: ADS-2061M
Гарантия: 14 месяцев
Внесен в Госреестр СИ. Поверка дополнительно
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Ярцев Олег
Менеджер по направлению Актаком
Здравствуйте! Меня зовут Ярцев Олег.
Я готов ответить на Ваши вопросы по данным товарам. Если Вы хотите оформить заказ или задать вопрос, то можете связаться со мной по телефону или электронной почте.

Телефон: +7 (495) 478-03-00 доб. 132

Моб.: +7 (926) 610-24-16

E-mail: oleg@geo-ndt.ru

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Осциллограф цифровой Актаком ADS-2061M



Серия ADS-2хх1M и ADS-2хххMV - это первые цифровые осциллографы Актаком с глубиной записи 10 миллионов точек на каждый канал!!!

Оригинальная модель двухканального цифрового запоминающего осциллографа, которую можно отнести к гибридным, так как конструкция прибора настольная, но настолько плоская, к тому же, прибор может работать от батареи, что это скорее гибрид настольного и портативного (переносного) прибора.



Вся серия ADS-2хх1M и ADS-2хх1MV – это первые цифровые осциллографы Актаком с глубиной записи 10 миллионов точек на каждый канал. Встроенное описание работы с прибором – отображается на экране (невозможно потерять «Руководство по эксплуатации)»



Система синхронизации - 5 типов запуска (фронт, видео, скорость нарастания, длительность импульса, поочередный запуск). 20 автоматических видов измерений (представлены в таблице ниже).
Имеются VGA выход для внешнего монитора или телевизора. Наличие этой возможности при невысокой цене прибора наилучшее решение для применения в учебном процессе.



Два вида бесплатного (в комплекте поставки) программного обеспечения: AKTAKOM DSO Soft и более мощное - AKTAKOM DSO-Reader Light с расширенной обработкой сигнала, включая фильтрацию; программное прореживание; БПФ (10 типов окон); 3 типа персистенции; сохранение в форматы AUL, *bmp, *wmf, *emf; масштабирование; настройку цветовых схем; курсорные и автоизмерения.



Конструктивно осциллограф реализован в очень тонком по современным меркам корпусе (всего 7 см), имеет небольшой вес (всего 1,8 кг), удобную конструкцию ножек для двух положений применения. Цветной жидкокристаллический дисплея экрана имеет диагональ 8" (20,3 см) и разрешение 800 × 600 (65536 цветов). Очень развитая система отображения и экранное меню для управления прибором.
Необычно реализовано место для батареи - снизу. Ресурса батареи достаточно для автономной работы в течение нескольких часов.



Технические характеристики осциллографа АDS-2061M:



Характеритстика

Значение



Полоса пропускания

60 MГц



Количество каналов

2 + внешний запуск



Регистрация

Режим

Обычный, пиковый детектор, усреднение



Макс. дискретизация (реальное время)

500 Mвыб/сек (250 Mвыб/сек - 2 канала)



Вход

Связь по входу

открытый, закрытый, земля



Входной импеданс

1 MΩ±2% в параллель 10 пФ±5 пФ



Учет ослабления пробников

1X, 10X, 100X, 1000X



Максимальное входное напряжение

400 Вп-п (DC + AC пик-пик)



Ограничение полосы пропускания

полный диапазон



Изолированность каналов

50 Гц: 100 : 1
10 МГц: 40 : 1



Задержка между каналами (типичное)

150 пс



Параметры
горизонтальной системы

Диапазон частоты выборки

0.5 Выб/сек ~ 500 Mвыб/сек (один канал),
0.5 Выб/сек ~ 250 Mвыб/сек (два канала)



Интерполяция

(sin x)/x



Глубина записи

10 M точек на каждый каналl



Коэффициент развертки

5 нс/дел ~ 100 с/дел, с шагом 1~2~5




Погрешность времени выборки и времени задержки

±100 ppm



Погрешность измерения интервалов (DC~100 МГц)

однократный сигнал: ±(время выборки + 100ppm × измеренное значение + 0.6нс)
усреднение >16: ±(время выборки + 100ppm × измеренное значение + 0.4нс)



Параметры вертикальной системы

АЦП

8 бит



Вертикальное отклонение

2 мВ/дел ~ 10 В/дел



Диапазон смещения

±10 делений



Полоса пропускания для аналогового периодического сигнала

60 МГц



Полоса пропускания для однократного сигнала

Полный диапазон



Низкочастотный предел

≥5 Гц ( на входе, закрытый вход, -3dB)



Время нарастания (60 МГц)

≤5.8 нс (типичное)



Погрешность коэф. усиления

±3%



Погрешность коэф. усиления (усреднения)

Усреднение по 16 регистрациям:
±(3% + 0.05 дел)



Измерения

Курсорные

ΔV и ΔT между курсорами



Автоматические

Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, DelayA→B­, DelayA→B¯, +Width, -Width, +Duty, -Duty



Математические операции

+, -, *, /, FFT



Сохранение во внутреннюю память

15 осциллограмм



Фигуры Лиссажу

Диапазон

Полный



Сдвиг фаз

±3 градуса



Частота (типичное)

1 кГц прямоугольного сигнала





Комплект поставки прибора:



  • Цифровой осциллограф ADS-2061M

  • Осциллографические щупы – 2 шт.

  • Сетевой кабель

  • Usb кабель для подключения к пк

  • Руководство по эксплуатации (краткая инструкция)

  • Программное обеспечение.

Aktakom DSO-Reader Light Программное обеспечение для портативных осциллографов

Aktakom DSO-Soft Программное обеспечение для портативных осциллографов

AULFConverter Конвертер файлов формата AKTAKOM USB Lab
