Осциллограф цифровой Актаком ADS-6104

  • Осциллограф цифровой Актаком ADS-6104

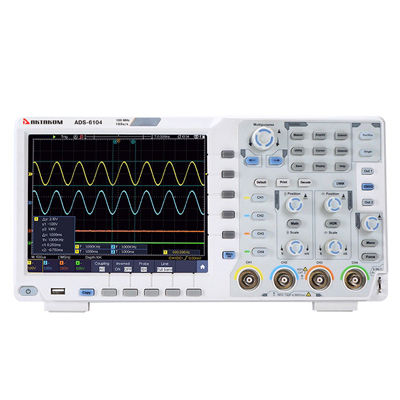

    images/all/3/11805/big/img_5.jpg

    jijijij

    Осциллограф цифровой Актаком ADS-6104

ЦЕНА: 49 560 руб.

Гарантия: 1 год
Версия для печати
ПРОИЗВОДИТЕЛЬ:
Актаком


Страна производитель: Россия Россия
Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Осуществляем доставку по России, Казахстану и Беларуси курьерскими службами и транспортными компаниями.

Более подробную информацию можно получить у наших менеджеров.


Ярцев Олег Менеджер по направлению Актаком
Здравствуйте! Меня зовут Ярцев Олег.
Я готов ответить на Ваши вопросы по товарам {name_p}. Если Вы хотите оформить заказ или задать вопрос, то можете связаться со мной по телефону или электронной почте.

Телефон: +7 (495) 988-79-77 доб. 132

Моб.: +7 (926) 610-24-16

E-mail: oleg@geo-ndt.ru

Skype: oyarcev



Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.


ОПИСАНИЕ
ОТЗЫВЫ (0)
ЗАДАТЬ ВОПРОС

Осциллограф цифровой Актаком ADS-6104



Серия цифровых осциллографов АКТАКОМ ADS-6ххх представляют собой уникальные приборы сочетающие непревзойденную функциональность, высокие технические характеристики и доступную цену.



Отличительной чертой данной серии является возможность увеличения функциональности приборов (при предварительном заказе) . Таким образом, в одном корпусе могут сочетаться несколько приборов в т.ч. цифровой осциллограф, анализатор протоколов, цифровой мультиметр, универсальный генератор сигналов. Кроме того, в осциллограф Актаком ADS-6xxx может быть установлен сенсорный дисплей и VGA выход, добавлено дистанционная связь с ПК по WiFi, батарейное питание, расширена система запуска для синхронизации по сигналам последовательных шин I²C, SPI, RS-232, CAN.



Лидером серии являются модели с индексом "-H", в которых устанавливается 12-ти или 14-ти разрядный АЦП.



Технические характеристики осциллографа АDS-6104:



Характеристика

Значение

Полоса пропускания

100 МГц

Количество каналов

4

Скорость захвата осциллограмм

45 000 осц/сек

Регистрация

Режим

Обычный, пиковый детектор, усреднение

Макс. дискретизация (реальное время)

1 Гвыб/сек

Вход

Связь по входу

открытый, закрытый, земля

Входной импеданс

1 MΩ±2% в параллель 15 пФ±5 пФ

Учет ослабления пробников

0.001X - 1000X, шаг 1-2-5

Максимальное входное напряжение

1 MΩ: ≤300 Вскз

Ограничение полосы пропускания

20 МГц, полный диапазон

Изолированность каналов

50 Гц: 100 : 1
10 МГц: 40 : 1

Задержка между каналами (типичное)

150 пс

Параметры горизонтальной системы

Интерполяция

sin (x)/x

Глубина записи

40 М точек

Коэффициент развертки

2 нс/дел ~ 1000 с/дел, с шагом 1~2~5

Погрешность измерения интервалов (DC~100 МГц)

однократный сигнал: ±(время выборки + 1ppm × измеренное значение + 0.6 нс)
усреднение >16: ±(время выборки + 1ppm × измеренное значение + 0.4 нс)

Погрешность времени выборки и времени задержки

±1 ppm

Параметры вертикальной системы

АЦП

8 бит

Вертикальное отклонение

1 мВ/дел ~ 10 В/дел

Диапазон смещения

±2 В (1 мВ/дел ~ 50 мВ/дел)
±20 В (100 мВ/дел ~ 1 В/дел)
±200 В (2 В/дел ~ 10 В/дел)

Полоса пропускания для аналогового периодического сигнала

100 МГц

Низкочастотный предел

≥5 Гц ( на входе, закрытый вход, -3dB)

Время нарастания

≤3,5 нс (типичное)

Относительная погрешность коэффициентов отклонения с пробником Х1 (1:1)

±3%

Погрешность коэф. усиления (усреднения)

Усреднение по 16 регистрациям:
±(3% + 0.05 дел) для ΔV

Измерения

Курсорные

ΔV и ΔT между курсорами, авто

Автоматические

Vpp, Vavg, Vrms, Freq, Period, Week RMS, Cursor RMS, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Phase A→B ↑, Phase A→B↓, Preshoot, Rise Time, Fall Time,+Width, -Width, +Duty, -Duty, Duty Cycle, Delay A→B ↑, Delay A→B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edges Count, Area, Cycle Area

Математические операции

+, -, *, /, БПФ

Сохранение во внутреннюю память

100 осциллограмм

Фигуры Лиссажу (X-Y)

Диапазон: полный
Сдвиг фаз: ±3 градуса

Частотомер

Диапазон

2 Гц - полный диапазон

Разрядность

6 цифр

Тип запуска

Фронт, однократный запуск

Декодирование сигналов последовательных шин

I²C, SPI, RS-232, CAN (опция)



Комплект поставки:



  • Осциллограф цифровой

  • Осциллографические щупы с переключателем 1x/10x – 2 шт.

  • Сетевой кабель

  • Usb кабель для подключения к пк

  • Руководство по эксплуатации (краткая инструкция)

  • Комплект для подстройки пробников
