Параметр

Значение

ОСЦИЛЛОГРАФ

Полоса пропускания

100 MГц

Количество каналов

2 + генератор сигнала

Скорость захвата осциллограмм

10000 осц/сек

Регистрация

Режим

Обычный, пиковый детектор

Максимальная дискретизация

500 Mвыб/сек (250 Мвыбсек - 2 канала)

Вход

Связь по входу

открытый, закрытый, земля

Входной импеданс

1 MОм±2% в параллель 16 пФ±10 пФ

Учет ослабления пробников

1X, 10X, 100X, 1000X

Максимальное входное напряжение

400 Вп-п (DC + AC пик-пик, 1 МОм, 10:1)

Ограничение полосы пропускания

20 МГц

Параметры горизонтальной системы

Глубина записи

8 К (4 К - каждый канал)

Диапазон частоты выборки

0.25 Выб/сек ~ 250 Mвыб/сек (один канал),
0.25 Выб/сек ~ 125 Mвыб/сек (два канала)

Интерполяция

(sin x)/x

Коэффициент развертки

2 нс/дел ~ 1000 с/дел, с шагом 1~2~5

Погрешность временной базы

±100 ppm

Режим

Y-T, X-Y

Параметры вертикальной системы

АЦП

8 бит

Вертикальное отклонение

10 мВ/дел ~ 10 В/дел

Диапазон смещения

±6 делений

Полоса пропускания для однократного сигнала

Полный диапазон

Низкочастотный предел

≥10 Гц (на входе, закрытый вход, -3dB)

Время нарастания

≤3.5 нс (типичное)

Погрешность коэффициент усиления

±3%

Измерения

Курсорные

ΔV, ΔT, ΔV&ΔT между курсорами

Автоматические

Размах, Максимальное, Минимальное, Амплитуда, Среднее, Частота, Период

Система запуска

Источник запуска

CH1, CH2

Связь

DC, AC

Тип запуска

Запуск по фронту (нарастающий, спадающий)

Режим запуска

Авто, обычный, однократный

Диапазон уровня запуска

±4 деления от центра экрана

Погрешность уровня запуска

±0,3 деления

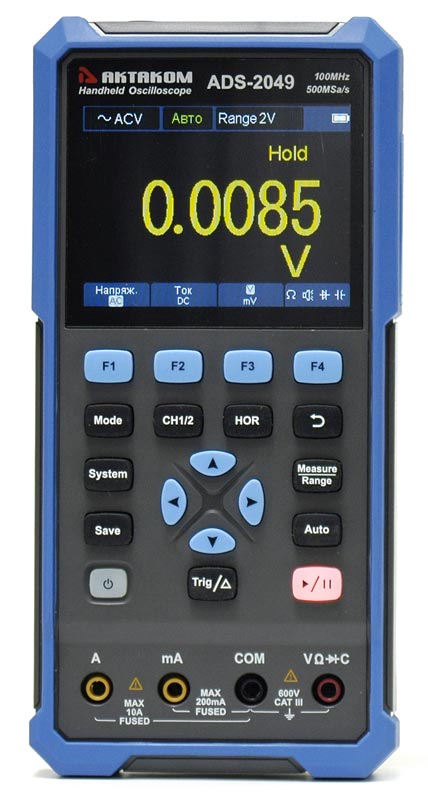

МУЛЬТИМЕТР

Максимальная разрядность

20000 отсчетов

Измерение истинных среднеквадратических значений

TrueRMS

Измеряемые параметры

Напряжение постоянного и переменного тока, постоянный и переменный ток, сопротивление, емкость, тестирование диодов, прозвонка цепи

Входной импеданс

10 МОм

Выбор диапазона

Автоматический

Диапазон измерения
(полные характеристики
приведены ниже)

Напряжение постоянного тока

1000 В

Напряжение переменного тока

750 В

Постоянный ток

10 А

Переменный ток

10 А

Сопротивление

100 МОм

Емкость

2 мФ

Тестирование диодов

0 ~ 2 В

Входы мультиметра и осциллографа

независимые

Дополнительные режимы

режим удержания показаний, режим относительных измерений

Диапазон измерения

Параметр

Диапазон

Разрешение

Погрешность

Постоянное напряжение

200.00 мВ

0.01 мВ

±(0.5%+5 е.м.р.)

2.0000 В

0.1 мВ

±(0.3%+5 е.м.р.)

20.000 В

1 мВ

200.00 В

10 мВ

1000.0 В

0.1 В

±(0.8%+5 е.м.р.)

Переменное напряжение TrueRMS (40…1000 Гц)

200.00 мВ

0.01 мВ

2.0000 В

0.1 мВ

20.000 В

1 мВ

200.00 В

10 мВ

750.0 В

0.1 В

±(1.0%+5 е.м.р.)

Постоянный ток

200 мА

10 мкА

±(0.8%+2 е.м.р.)

10 А

1 мА

±(2.5%+2 е.м.р.)

Переменный ток TrueRMS
(40…1000 Гц)

200 мА

10 мкА

±(1.0%+5 е.м.р.)

10 А

1 мА

±(2.8%+5 е.м.р.)

Сопротивление

200.00 Ом

0.01 Ом

±(0.8%+3 е.м.р.)

2.0000 кОм

0.1 Ом

20.000 кОм

1 Ом

200.00 кОм

10 Ом

2.0000 МОм

100 Ом

20.000 МОм

1 кОм

±(1.0%+3 е.м.р.)

100.00 MОм

10 кОм

±(3.0%+3 е.м.р.)

Емкость

20.000 нФ

1 пФ

±(3.0%+10 е.м.р.)

200.00 нФ

10 пФ

2.0000 мкФ

100 пФ

20.000 мкФ

1 нФ

200.00 мкФ

10 нФ

2.0000 мкФ

100 нФ

Тест диодов

0 - 2 В

Прозвонка

Звуковой сигнал <50 >

ГЕНЕРАТОР СИГНАЛОВ

Количество каналов

1

Основные формы сигнала

Синусоидальная, прямоугольная, пилообразная, импульсная

Специальные формы сигналов

8 типов: Sinc, Bessely, Besselj, StairUp, StairUpDown, StairDown, AttAlt, AmplAlt

Диапазон частот

Синусоидальная форма

0,1 Гц ~ 25 МГц

Прямоугольная форма

0,1 Гц ~ 10 МГц

Пилообразная форма

0,1 Гц ~ 1 МГц

Импульсная форма

0,1 Гц ~ 5 МГц

Специальная форма

0,1 Гц ~ 5 МГц

Амплитуда выходного сигнала

20 мВп-п ~ 5 Вп-п (HighZ)
10 мВп-п ~ 2,5 Вп-п (50 Ом)

Частота дискретизации

125 Мвыб/с

Максимальная память формы сигнала

8 К точек

Вертикальное разрешение

14 бит

Выходной импеданс

50 Ом, HighZ

Выбор диапазона

Автоматический

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

Дисплей

Тип дисплея

диагональ 3,5” , ЖК, TFT матрица

Разрешение дисплея

320 (по горизонтали) × 240 (по вертикали) точек

Количество цветов

65536 цветов

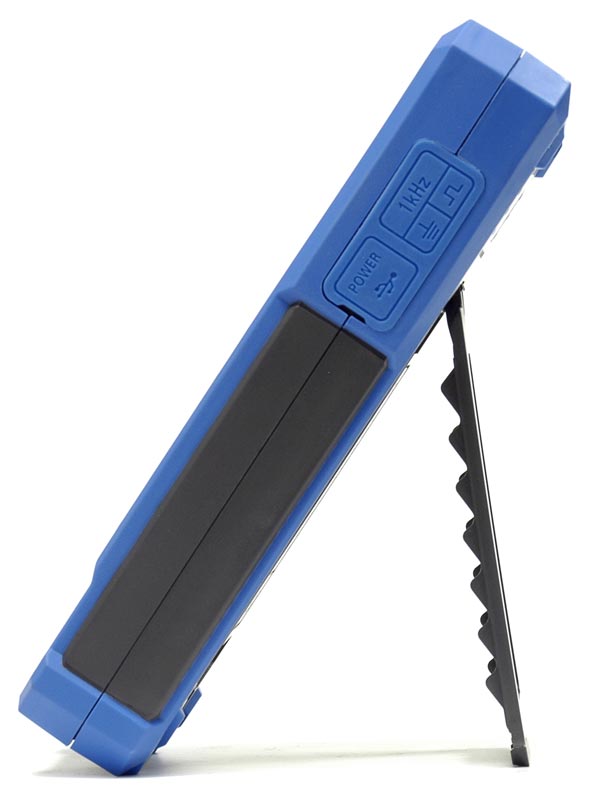

Выход для калибровки пробников

Выходное напряжение (типичное)

амплитуда 3,3 В

Выходной сигнал

меандр 1 кГц

Интерфейс

Тип

USB тип С

Функционал

связь с ПК, зарядка

Питание

Li-ion аккумулятор

2 х 2200 мАч, тип 18650

Время работы (типичное)

6 часов

Мощность

<5 >

Габаритные размеры

198 х 96 х 38 мм

Вес

около 0,6 кг

1

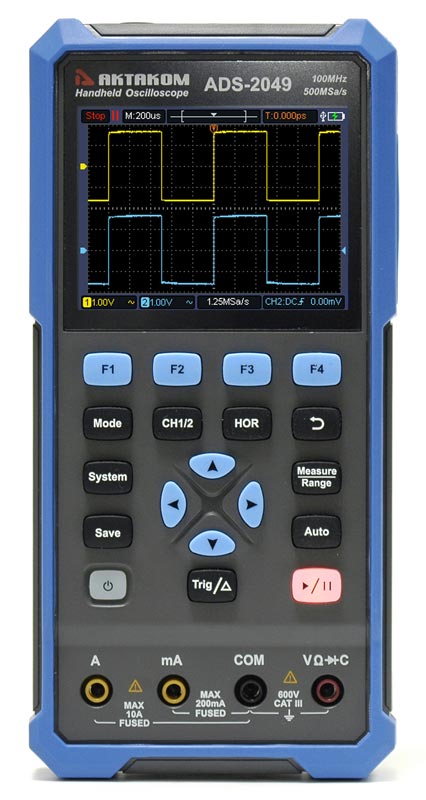

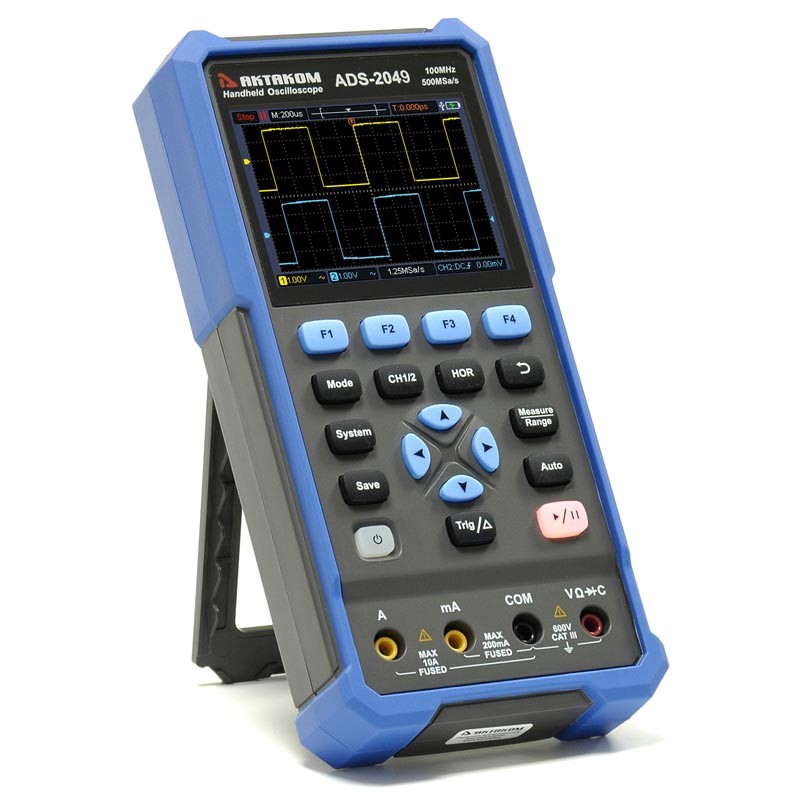

Осциллограф цифровой ADS-2049

1

2

Кабель USB

1

3

Пассивный пробник

1

4

Кабель BNC-"крокодил"

1

5

Набор для настройки пробника

1

6

Комплект измерительных щупов мультиметра

1

7

Зарядное устройство

1

8

Футляр

1

9

Эксплуатационный документ

1
