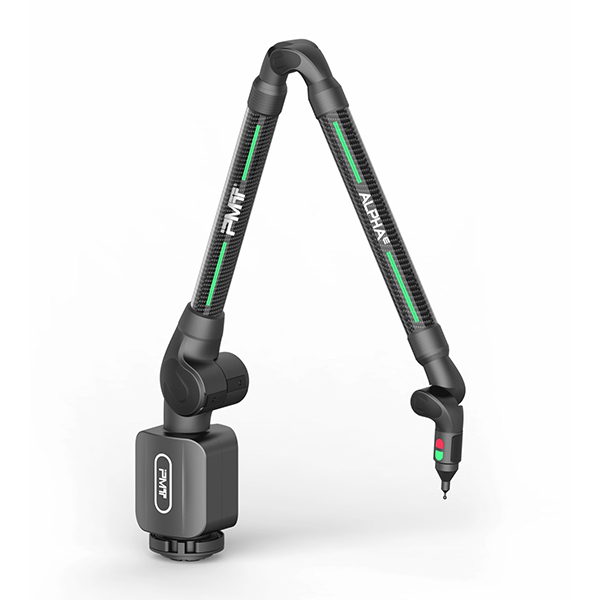

Измерительные руки PMT ALPHA ARM серии E
PMT ALPHA ARM серии E — это 6-осевые портативные измерительные руки, предназначенные для выполнения базовых метрологических задач и контроля геометрических параметров изделий. Серия является экономичным решением для предприятий, которым требуется надежное оборудование для контактных измерений без поддержки 3D-сканирования.
Отличительные особенности:
- Аккумулятор увеличенной емкости, обеспечивающий продолжительную автономную работу;
- Встроенный противовес для комфортной эксплуатации и более точного позиционирования измерительного щупа;
- Конструкция с сегментами одинаковой длины, упрощающая калибровку и техническое обслуживание;
- Высокоскоростной модуль Wi-Fi для быстрой передачи данных и удобной интеграции с внешними устройствами;
- Корпус из аэрокосмического углеволокна, сочетающий малый вес, высокую жесткость и устойчивость к внешним воздействиям.
Благодаря продуманной конструкции и надежным комплектующим PMT ALPHA ARM серии E обеспечивает стабильные результаты измерений в производственных условиях и позволяет эффективно решать задачи контроля качества при оптимальных затратах на оборудование.
Технические характеристики:
| Диапазон измерений |
SPAT, мм |
Euni, мм |
Psize, мм |
Pform, мм |
Ldia, мм |
| 1,5 м |
0,028 |
+/-0,036 |
0,015 |
0,029 |
0,038 |
| 2,0 м |
0,030 |
+/-0,040 |
0,018 |
0,035 |
0,041 |
| 2,5 м |
0,035 |
+/-0,045 |
0,020 |
0,038 |
0,050 |
| 3,0 м |
0,055 |
+/-0,065 |
0,028 |
0,045 |
0,080 |
| 3,5 м |
0,075 |
+/-0,080 |
0,035 |
0,058 |
0,098 |
| 4,0 м |
0,090 |
+/-0,100 |
0,044 |
0,068 |
0,116 |
| 4,5 м |
0,112 |
+/-0,120 |
0,048 |
0,086 |
0,128 |
SPAT - повторяемость по точке при артикуляции
EUNI - ошибка дистанции между 2 точками по сравнению с номинальными значениями
PSIZE - ошибка размера сферы по сравнению с номинальными значениями
LDIA - ошибка положения центра сферы
PFORM - ошибка формы сферы
