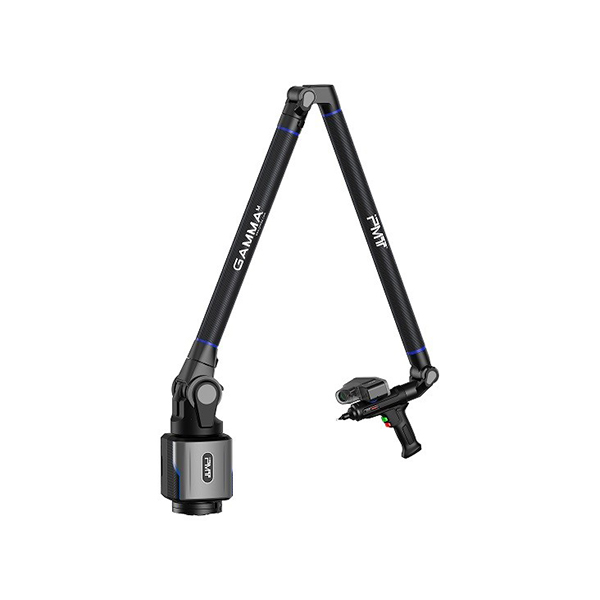

Измерительные руки PMT Technologies серии GAMMA+ M представляют собой новое поколение портативных измерительных систем, созданных для высокоточного контроля и промышленной метрологии. Серия сочетает передовые инженерные технологии, высокую жесткость конструкции и расширенные функциональные возможности, обеспечивая максимальную эффективность при измерениях и 3D-сканировании.
Ключевой особенностью PMT GAMMA+ M является уникальная система двойной опоры, повышающая стабильность и минимизирующая деформации при работе. Благодаря встроенной системе балансировки и технологии внешней развязки измерительная рука обеспечивает высокую точность и плавность перемещения при сниженной нагрузке на оси. Энергоэффективная конструкция и увеличенное время автономной работы делают систему удобной для длительной эксплуатации в производственных условиях.
Интеллектуальная система распознавания щупов позволяет оперативно менять измерительные конфигурации без дополнительной настройки. Облегчённые щупы со встроенными датчиками полностью совместимы с универсальными аксессуарами PMT и обеспечивают высокую скорость подготовки к работе.
Встроенный вращающийся стол, выполняющий функцию восьмой оси, значительно увеличивает рабочую область и сокращает количество «мертвых зон». Это позволяет проводить измерения и сканирование объектов различного размера без перестановки оборудования, повышая производительность до 40%.
Конструкция корпуса из аэрокосмического углеволокна обеспечивает высокую прочность, устойчивость к изгибу и скручиванию при минимальном весе системы. Дополнительно измерительная рука оснащена датчиками температуры для автоматической компенсации внешних воздействий, системой контроля наклона и функцией внешней синхронизации.
Оптимизированная оптическая система повышает стабильность и качество сканирования, а режим защиты зрения позволяет регулировать яркость лазера в зависимости от условий работы. Поддержка различных режимов сканирования, включая измерения под углом 90°, расширяет возможности работы с деталями сложной формы.
Использование встроенного вращающегося стола снижает количество перестановок и объединений сканов, ускоряя обработку данных и повышая общую эффективность работы оператора.
|
Серия
|
GH
|
GS |
|
|
Точность
|
15µм
|
28µм |
|
|
Фокусное расстояние
|
Большая область
|
220 мм
|
|
|
Средняя область
|
157 мм
|
||
|
Маленькая область
|
110 мм
|
||
|
Ширина сканирования
|
Большая область
|
150 мм
|
|
|
Средняя область
|
110 мм
|
||
|
Маленькая область
|
80 мм
|
||
|
Глубина области сканирования
|
110 мм
|
||
|
Точек в линию
|
4000
|
||
|
Частота сканирования
|
300
|
||
|
Скорость сбора точек
|
1200000/с
|
||
|
Тип лазера
|
450нм, 2 класс
|
||
|
Вес
|
435 г.
|
||
|
Диапазон
|
L1
|
L2
|
|
1.5 м
|
375 мм (14.76)
|
375 мм (14.76)
|
|
2 м
|
500 мм (19.69)
|
500 мм (19.69)
|
|
2.5 м
|
625 мм (24.61)
|
625 мм (24.61)
|
|
3 м
|
750 мм (29.53)
|
750 мм (29.53)
|
|
3.5 м
|
875 мм (34.45)
|
875 мм (34.45)
|
|
4 м
|
1000 мм (39.37)
|
1000 мм (39.37)
|
|
4.5 м
|
1125 мм (44.29)
|
1125 мм (44.29)
|
| Диапазон | SPAT | EUNI | PSIZE | P FORM | LDIA | |||||
| 6-Axis | 7-Axis | 6-Axis | 7-Axis | 6-Axis | 7-Axis | 6-Axis | 7-Axis | 6-Axis | 7-Axis | |
| 1.5м |
0.018 |
0.020 |
0.024 |
0.025 |
0.009 |
0.011 |
0.016 |
0.020 |
0.028 |
0.043 |
| 2.0м |
0.020 |
0.022 |
0.026 |
0.030 |
0.010 |
0.012 |
0.018 |
0.022 |
0.032 |
0.047 |
| 2.5м |
0.023 |
0.026 |
0.029 |
0.032 |
0.012 |
0.013 |
0.022 |
0.025 |
0.037 |
0.051 |
| 3.0м |
0.034 |
0.042 |
0.041 |
0.053 |
0.015 |
0.020 |
0.031 |
0.035 |
0.051 |
0.073 |
| 3.5м |
0.043 |
0.055 |
0.055 |
0.066 |
0.019 |
0.024 |
0.038 |
0.043 |
0.066 |
0.094 |
| 4.0м |
0.052 |
0.065 |
0.066 |
0.082 |
0.023 |
0.029 |
0.043 |
0.048 |
0.083 |
0.120 |
| 4.5м |
0.061 |
0.073 |
0.089 |
0.099 |
0.038 |
0.043 |
0.078 |
0.082 |
0.108 |
0.137 |
SPAT – тест перемещения руки по одной точке
Euni – ошибка расстояние между двумя точками в сравнении с номинальными значениями
Psize – ошибка определения размера сферы в сравнении с номинальным значением
Pform – погрешность формы сфера контактным методом
LDIA – ошибка определения положения центра сферы (диаметр сферической зоны в котором содержатся центра всех сфер, измеренных в разных положениях рук)
|
Диапазон |
GAMMA+ P | GAMMA+ M | GAMMA+ E | |||
| 6-осевая + 8-я ось | 7-осевая + 8-я ось | 6-осевая + 8-я ось | 7-осевая + 8-я ось | 6-осевая + 8-я ось | 7-осевая + 8-я ось | |
| 1.5м | 0.024мм | 0.038мм | 0.028мм | 0.043мм | 0.038мм | 0.048мм |
| 2.0м | 0.030мм | 0.042мм | 0.032мм | 0.047мм | 0.041мм | 0.052мм |
| 2.5м | 0.032мм | 0.046мм | 0.037мм | 0.051мм | 0.050мм | 0.058мм |
| 3.0м | 0.045мм | 0.071мм | 0.051мм | 0.073мм | 0.080мм | 0.091мм |
| 3.5м | 0.060мм | 0.091мм | 0.066мм | 0.094мм | 0.098мм | 0.115мм |
| 4.0м | 0.075мм | 0.112мм | 0.083мм | 0.120мм | 0.116мм | 0.140мм |
| 4.5м | 0.101мм | 0.132мм | 0.108мм | 0.137мм | 0.128мм | 0.158мм |
Контактные измерения (Рука PMT + 8-ось): согласно ISO 10360-12; определяемая ошибка LDIA (диаметральная ошибка положения центра сферы) – диаметр сферической зоны, содержащей центра сфер, измеренных при различных ориентациях руки.
|
Диапазон |
GAMMA+ P | GAMMA+ M | GAMMA+ E | |||
| GH | GS | GH | GS | GH | GS | |
| 1.5м | 0.035мм | 0.040мм | 0.038мм | 0.045мм | 0.045мм | 0.050мм |
| 2.0м | 0.038мм | 0.043мм | 0.040мм | 0.050мм | 0.051мм | 0.058мм |
| 2.5м | 0.042мм | 0.048мм | 0.045мм | 0.055мм | 0.057мм | 0.065мм |
| 3.0м | 0.047мм | 0.055мм | 0.052мм | 0.062мм | 0.065мм | 0.075мм |
| 3.5м | 0.060мм | 0.068мм | 0.065мм | 0.076мм | 0.085мм | 0.095мм |
| 4.0м | 0.074мм | 0.079мм | 0.081мм | 0.090мм | 0.105мм | 0.110мм |
| 4.5м | 0.120мм | 0.125мм | 0.131мм | 0.139мм | 0.150мм | 0.185мм |
Измерение бесконтактным способом (PMTScanArm): согласно ISO 10360-8 приложение D определяется как LDIA (диаметральная ошибка положения центра сферы) – диаметр сферической зоны, содержащей центра сфер, измеренных при различных ориентациях руки.
|
Диапазон |
GAMMA+ P | GAMMA+ M | GAMMA+ E | |||
| GH | GS | GH | GS | GH | GS | |
| 1.5м | 0.035мм | 0.040мм | 0.038мм | 0.045мм | 0.045мм | 0.050мм |
| 2.0м | 0.038мм | 0.043мм | 0.040мм | 0.050мм | 0.051мм | 0.058мм |
| 2.5м | 0.042мм | 0.048мм | 0.045мм | 0.055мм | 0.057мм | 0.065мм |
| 3.0м | 0.047мм | 0.055мм | 0.052мм | 0.062мм | 0.065мм | 0.075мм |
| 3.5м | 0.060мм | 0.068мм | 0.065мм | 0.076мм | 0.085мм | 0.095мм |
| 4.0м | 0.074мм | 0.079мм | 0.081мм | 0.090мм | 0.105мм | 0.110мм |
| 4.5м | 0.120мм | 0.125мм | 0.131мм | 0.139мм | 0.150мм | 0.185мм |
Измерение бесконтактным способом (PMTScanArm + 8-я ось): согласно ISO 10360-8 приложение D; определяется как LDIA (диаметральная ошибка положения центра сферы) - – диаметр сферической зоны, содержащей центра сфер, измеренных при различных ориентациях руки.
Диапазон рабочей температуры: 0°С-50°С
Изменение температуры: 3°С / 5 мин
Рабочая влажность: 40 – 70%, без конденсата
Вес: от 9,0 до 11,2 кг
Продолжительность работы батареи: от 16 ч для 1 батареи, от 32 ч для 2 батарей (при контактных измерениях)
Источник питания: универсальное мировое напряжение: 100-240 VAC, 50/60 Hz
Режим передачи данных: USB или Wi-Fi
