3D принтеры FHZL PCM

  • 3D принтеры FHZL PCM

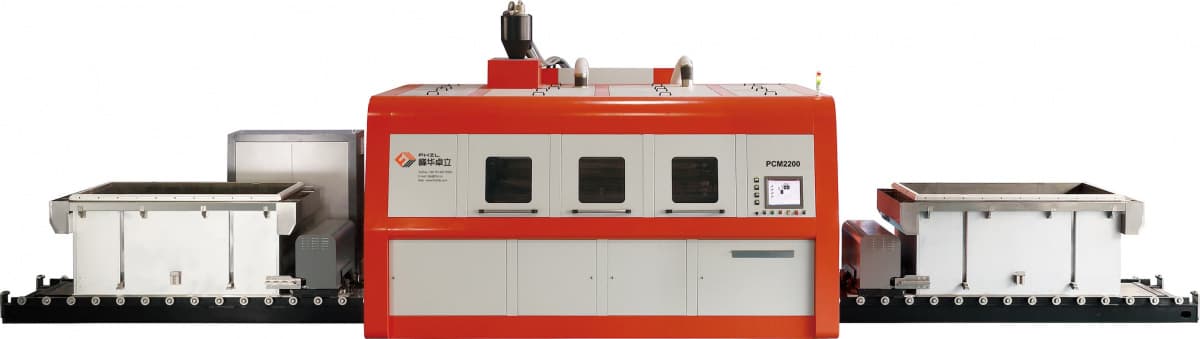

    /images/all/3/18660/big/img_5.jpg

    jijijij

    3D принтеры FHZL PCM
  • 3D принтер PCM300

    /images/all/3/18660/big/img_14.jpg

    3D принтер PCM300

    3D принтер PCM300
  • 3D принтер PCM300

    /images/all/3/18660/big/img_16.jpg

    1

    3D принтер PCM300

ЦЕНА: по запросу

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
FHZL Co Ltd.



Гарантия: 1 год
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Тип оборудования: 3D принтер, песчаный принтер

Производитель: FHZL

Серия: PCM

Гарантия: 1 год



Описание песчаных принтеров PCM:

Технология 3D-песчаной печати используется в литейных процессах, упрощая процессы мелкосерийного литья и разработки новых продуктов.



Производство 3D-песчаных форм (PCM) - одна из самых передовых технологий литья в настоящее время, которая объединяет традиционную технологию литья в песчаную форму и 3D-печать. Эта технология позволяет быстро создавать песчаные формы и стержни, которые эффективны для литья сложных деталей. PCM не нуждается в шаблоне и может уменьшить производственный цикл и стоимость. Кроме того, PCM также объединяет различные технологии, такие как проектирование модели CAD, 3D-печать, интеллектуальный ЧПУ, быстрое литье, новые материалы, механические и электрические технологии и т.д.



При использовании PCM для производства отливок получается высокая точность размеров, допуски на механическую обработку и качество поверхности лучше, нежели при создании форм стандартными технологиями. Процесс печати форм не только значительно сокращает время разработки и производства, но также значительно снижает стоимость производства.



Технические преимущества:

  • Возможность изготовления малых прецизионных отливок;

  • Возможность изготовления отливок сложной конструкции;

  • Возможность изготовления компонентов сложной геометрич3еской формы



1. Создание stl-файла модели детали. Делается в специальном программном обеспечении.

2. Создание модели формы (обратка самой детали). На этом этапе форма может быть разбита на несколько частей (стержни, другая оснастка).

3. Слайсинг - разбиение модели на слои, которые будут напечатаны на принтере. FHZL использует собственное программное обеспечение.

4. 3D-печать печатной формы. Принтеры могут быть различного размера и с одной или двумя камерами. На данном этапе сначала активатор - фурановая смола - смешивается с песком и послойно засыпается в бункер, затем вторая смола-отвердитель наносится (печатается) на каждый слой. Стоит обратить внимание, что в зависимости от требуемого качества используется песок разного размера. Если требуется мелкая детализации и низкая шероховатость, используется песок более мелкой фракции. Все настройки для печати открыты и могут быть записаны в архив в случае необходимости. Также существуют стандартные настройки для рекомендуемых видов материалов и металлов.

5. Очистка. Делается сначала с помощью большого пылесоса, затем аккуратно очищается вручную.

6. Нанесение покрытия на поверхность формы, чтобы форма была зафиксирована правильным образом.

7. Сборка песчаной формы. На данном этапе на форму также наносится специальный слой покрытия, и она нагревается в печи, где происходит ее высушивание.

8. Литье. Форма помещается в опоку и формуется формовочным песком.

9. Очистка внутренних стержней на вибростенде, продувка и отделение от литников.

10. Испытание отлитой детали, контроль качества.



Материалы

1. Песок - используется кварцевый песок, кальцинированный песок, синтетический песок, хромитовый песок. Песок может быть разных фракций, в зависимости от требуемого качества печати. Может использоваться местный песок.

Выбор различных песков должен отвечать требованиям различной обработки литья, так как пески являются основным печатным материалом. Технолог может выбрать кварцевый или синтетический песок для удовлетворения различных требований к отливке, что помогает эффективно контролировать затраты и гарантировать качество.

2. Фурановые/фенольные смолы, используемые при 3D-печати на песчаных формах, соответствуют стандарту жидкостей для песчаных форм ХТС. Эти связующие вещества полностью склеивают песок и создают сложные песчаные стержни и формы, которые отвечают всем требованиям.





Модель 3D принтера

PCM300

PCM800

PCM1200

PCM1500

PCM1800

PCM2200

Формовочный материал

Кварцевый песок, кальцинированный песок, синтетический и хромитовый песок и т.д.

Кварцевый песок, кальцинированный песок, синтетический и хромитовый песок и т.д.

Кварцевый песок, кальцинированный песок, синтетический и хромитовый песок и т.д.

Кварцевый песок, кальцинированный песок, синтетический и хромитовый песок и т.д.

Кварцевый песок, кальцинированный песок, синтетический и хромитовый песок и т.д.

Кварцевый песок, кальцинированный песок, синтетический и хромитовый песок и т.д.

Точность печати (мм)

±0.3

±0.3

±0.3

±0.3

±0.3

±0.3

Максимальный размер печати (мм)

300×250×250

800×750×500

1200×1000×600

1500×1000×700

1800×1000×700

2200×1000×800



Формовочная эффективность (л/ч)

9,6

54

103

123

141

158

Скорость печати (секунд/слой)

14

20

21

22

23

25

Форсунки для печати

1×1024P

2×1024P

4×1024P

4×1024P

4×1024P

4×1024P

Ящики для работы

1

1 или 2

1 или 2

1 или 2

1 или 2

1 или 2

Толщина слоя (мм)

0.2-0.5

0.2-0.5

0.2-0.5

0.2-0.5

0.2-0.5

0.2-0.5

Введите число *


Введите число *
