Артикул: RDM-100
|
Тип оборудования: Доступный высокоточный радарный уровнемер
Производитель: StreamLux
Модель: RDM-100
Гарантия: 1 год

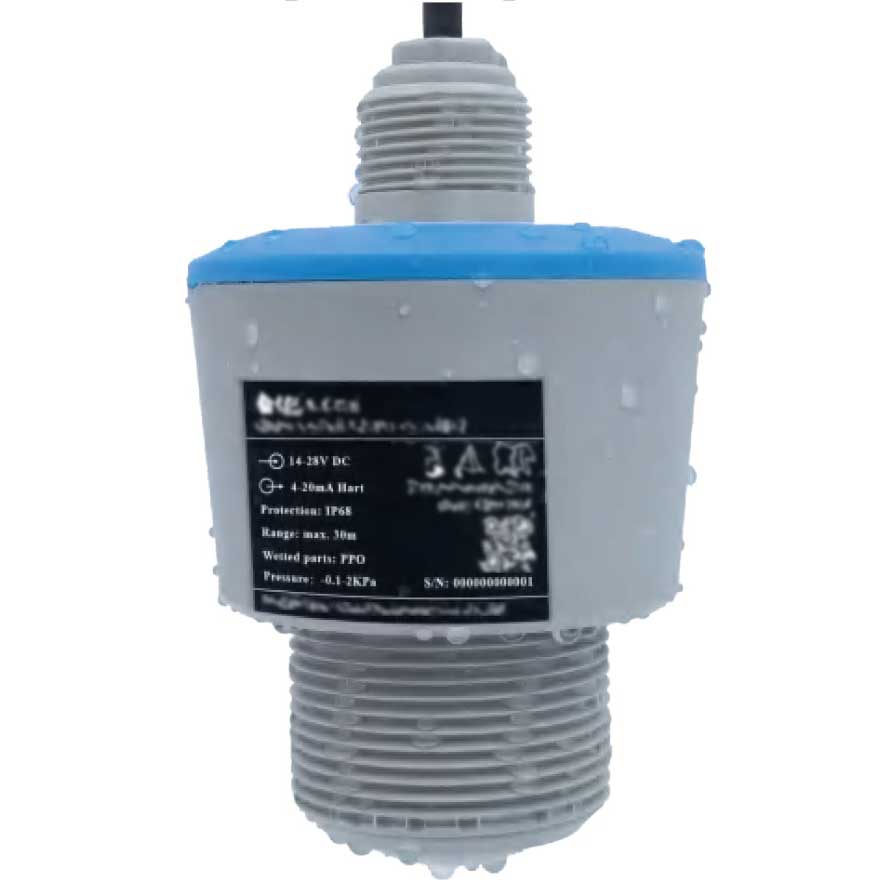

Описание уровнемера RDM-100:
Доступный высокоточный радарный уровнемер Streamlux RDM-100 с частотной модуляцией сигнала - идеальное решения для измерения уровня различных жидкостей при нормальном давлении и температуре окружающей среды от -40°С до +60°С с точностью до 1 мм на расстоянии до 30м.
Применяется для непрерывного бесконтактного измерения уровня воды в открытых водоемах, водохранилищах, реках, озерах, канализационных колодцах городской сети, технологических резервуарах и емкостях, как автономно, так и в составе автоматизированных систем.
Благодаря использованию принципа частотной модуляции сигнала, радарные уровнемеры RDМ-100 обеспечивают точность и стабильность показаний даже в условиях сильного парения и конденсации.
Прибор является одним из самых доступных приборов своей категории точности. Его можно назвать самым доступным из высокоточных и самым высокоточным из доступных.

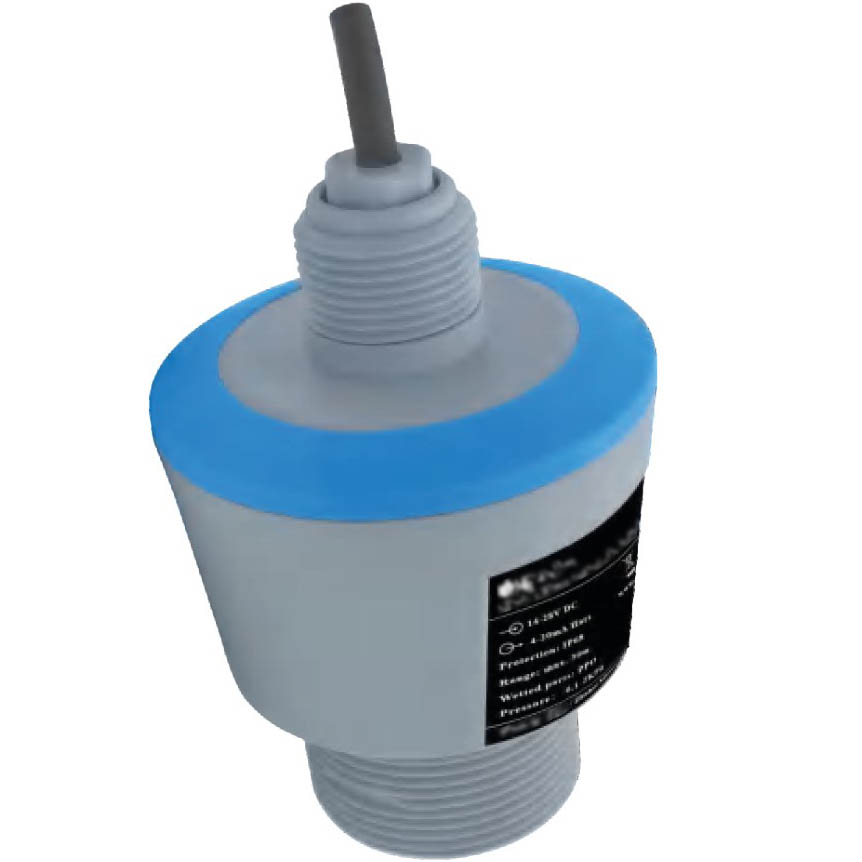

Выпускается без фланца на резьбовом соединении, легко монтируется, имеет полностью пластиковый корпус с антикоррозийными свойствами, что позволяет применять его и для измерения уровня агрессивных веществ.
Радарный уровнемер оснащён двумя типами резьбовых соединений G 3/4 И G 3/2. Резьбовое соединение G 3/4 расположено в верхней части уровнемера и предназначено для подвесного монтажа. Резьбовое соединение G 3/2 находится в нижней части уровнемера и может использоваться как для подвесного монтажа, так и для врезного монтажа.
 |
 |
 |
|
Подвес на кронштейне G 3/4 |
Резьбовой монтаж G 3/2 |
Подвес на кронштейне G 3/2 |
Технические характеристики RDM-100:
|
Диапазон измерений уровня, м* |
15; 30 |
|
Мёртвая зона, мм** |
80 |
|
Предел допускаемой абсолютной погрешности измерений уровня, мм |
± 1 |
|
Диапазон температуры окружающей среды, °С |
–40 +60 |
|
Диапазон температур измеряемой среды, ℃ |
(- 40) - (+ 80) |
|
Рабочее давление измеряемой среды, не более, МПа |
0,2 |
|
Диэлектрическая постоянная измеряемой среды |
≥ 2 |
|
Интервал измерения, с |
1,0 |
|
Угол излучения |
6° |
|
Частота передачи |
76 ~ 81 ГГц |
|
Напряжение питания, В - двухпроводная система - четырёхпроводная система |
14-28 18-28 |
|
Максимальное входное напряжение, В |
28 |
|
Выходные сигналы |
MODBUS, HART, BLE, Bluetooth, ПК |
|
Материал корпуса |
Пластик (ППО) |
|
Технологическое соединение |
резьба G3/4; G3/2 |
|
Кабельный ввод |
AWG24 |
|
Степень защиты по ГОСТ 14254-2015 |
IP68 |
|
Вес прибора, не более, грамм |
340 |
*Диапазон измерения зависит от отражающих свойств измеряемого объекта.
** Мёртвая зона относится к пределу измерения на ближнем расстоянии от уровнемера, где он не может измерять. Она зависит от выбранной антенны и отражающих свойств измеряемого объекта. Лабораторные испытания мёртвой зоны проводятся на воде или металлических пластинах.
Принцип работы RDM-100:
Общий принцип работы радарного уровнемера RDM-100 основан на эффекте частотной модуляцией. Установленный в верхней части резервуара излучатель непрерывно формирует частотно модулированный сигнал, линейно изменяющийся во времени. Приём отражённого сигнала осуществляется с помощью той же антенны и также в непрерывном режиме.
В результате, на выходе получается смесь сигналов, которая анализируется с применением специального программного обеспечения для выделения и максимально точного измерения частоты полезного эхо-сигнала, отражённого от измеряемой среды. Разность частот между переданным и принятым сигналом пропорциональна расстоянию до поверхности среды: R=C (скорость)*δf (разность частот)/2/K (наклон частотной модуляции).
Поскольку скорость света C и наклон частотной модуляции K известны, разность частот δf может быть оценена для получения расстояния R от места установки радара до поверхности материала, а затем, зная общую высоту резервуара, мы можем узнать уровень материала простым вычитанием.
|
