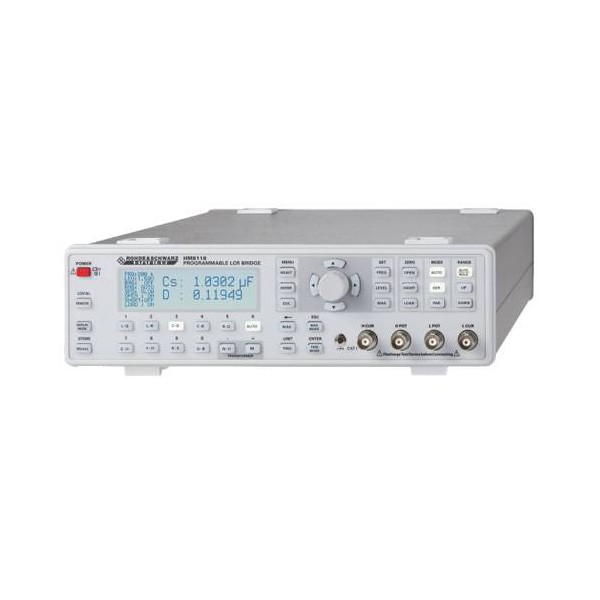

Мост/измеритель Rohde & Schwarz HM8118

  • Rohde & Schwarz HM8118

    images/all/3/13967/big/img_5.jpg

    jijijij

    Мост/измеритель Rohde & Schwarz HM8118

ЦЕНА: 228 538 руб.

Бесплатная доставка
Гарантия: 1 год
Версия для печати
ПРОИЗВОДИТЕЛЬ:
Rohde & Schwarz


Страна производитель: Германия Германия
Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Осуществляем доставку по России, Казахстану и Беларуси курьерскими службами и транспортными компаниями.

Более подробную информацию можно получить у наших менеджеров.


Тебякин Сергей Менеджер по направлению Rohde & Schwarz
Здравствуйте! Меня зовут Тебякин Сергей.
Я готов ответить на Ваши вопросы по товарам Rohde & Schwarz. Если Вы хотите оформить заказ или задать вопрос, то можете связаться со мной по телефону или электронной почте.

Телефон: +7 (495) 988-79-77 доб. 165

Моб.: +7 (929) 635-15-65

E-mail: st@geo-ndt.ru

Skype: st.geo-ndt





ОПИСАНИЕ
ОТЗЫВЫ (0)
ЗАДАТЬ ВОПРОС

Измерительные возможности



В отличие от бюджетных LCR-метров, Rohde & Schwarz HM8118 обеспечивает не только измерение индуктивности, емкости, и активного сопротивления, но и расчёт таких параметров, как тангенс угла потерь, добротность, фазовый сдвиг, комплексные значения импеданса, реактивная и полная проводимость, и пр.

Расширение измерительных возможностей прибора достигается за счет функции программирования тестового сигнала: задания частоты, величины тока и напряжения смещения, а также подключения внешнего источника питания. За счет этого LCR-метр HM8118 может использоваться для тестирования индукционных устройств на разных частотах, а также проверки электролитических и других конденсаторов с рабочим напряжением до 40 В. Проверяя трансформаторы воздушного типа, а также со стальным или ферритовым сердечником, вы можете дополнительно фиксировать взаимную индуктивность, вычислять соотношение витков, определять наличие межвитковых замыканий, утечки и пр.

Высокая эффективность модели Rohde & Schwarz HM8118 обеспечивается за счет наличия последовательного и параллельного режимов работы, с одновременным измерением нескольких параметров. При этом на ЖК дисплее, помимо получаемых результатов, также отображаются измерительные функции, частота и уровень тестового сигнала, рабочий диапазон и единицы измерений, и другие параметры, фиксирующие текущее состояние прибора. Это обеспечивает высокую информативность и снижает трудоемкость работ: вам не нужно делать какие-либо переключения для просмотра нужных показателей.



Функциональные особенности



Универсальность Rohde & Schwarz HM8118 обеспечивается за счет:



  • широкого частотного диапазона (20 Гц – 200 кГц) — вы можете тестировать разнотипные устройства бытового, связного, авиационного, военного и другого назначения, промышленной электроники и т.п.;

  • высокой скорости производства замеров — динамика процессов фиксируется более эффективно;

  • разнотипных интерфейсов — вы можете тестировать устройства разных классов, включая нестандартные. Стационарный блок для подключения SMD-компонентов и набор кабелей с разъемами Кельвина поставляются в комплекте.

Для обеспечения возможности работы в составе производственных комплексов LCR-метр HM8118 может опционально оснащаться групповым интерфейсом. Это позволяет производить автоматическую сортировку тестируемых компонентов: имеется возможность задания до 9-групповых конфигураций.

Благодаря высокой точности, широким измерительным возможностям и многофункциональности, купить R&S LCR-метр HM8118 можно для промышленного и лабораторного использования, исследовательских и учебных целей.



Технические характеристики Rohde & Schwarz HM8118:



Диапазон измерения импеданса Z (полного комплексного сопротивления)

от 0,2 мОм до 100 МОм

Диапазон измерения сопротивления R

от 0,2 мОм до 100 МОм

Диапазон измерения емкости С

от 0,01 пФ до 100 мФ

Диапазон измерения индуктивности L

от 10 нГн до 100 кГн

Диапазон измерения тангенса угла потерь D

от 0,0001 до 9,9999

Диапазон измерения добротности Q

от 0,1 до 9999,9

Диапазон измерения фазового угла ?

от -179° до 180°

Пределы допускаемой приведенной базовой погрешности измерения величин D,Q,? на частоте 1 кГц

±0,1 %

Диапазон частот тестового сигнала

от 20 Гц до 200 кГц (69 шагов)

Пределы допускаемой относительной погрешности установки частоты тестового сигнала

±10-4

Диапазон уровня тестового сигнала, СКЗ

от 50 мВ до 1,5 В (шаг 10 мВ)

Пределы допускаемой относительной погрешности установки уровня тестового сигнала

±5 %

Диапазон значений внутреннего напряжения постоянного смещения

от  0 до 5 В (шаг 10 мВ)

Диапазон значений внутреннего тока постоянного смещения

от  0 до 200 мА (шаг 1 мА)

Пределы допускаемой погрешности измерения основных величин (Z, R, С, L)

Диапазон импеданса

Диапазон частот

Погрешность

0,2 мОм – 2,5 Ом

20 Гц – 10 кГц

±(0,3 % + 1 мОм/|Z|)

10 кГц – 100 кГц

±(0,5 % + 2 мОм/|Z|)

2,5 Ом – 100 Ом

20 Гц – 10 кГц

±(0,1 % + 1 мОм/|Z|)

10 кГц – 100 кГц

±(0,2 % + 2 мОм/|Z|)

100 кГц – 200 кГц

±(0,5 % + 5 мОм/|Z| + |Z|/10 МОм)

100 Ом – 25 кОм

20 Гц – 1 кГц

±(0,05 % + |Z|/2 ГОм)

1 кГц – 10 кГц

±(0,1 % + |Z|/1,5 ГОм)

10 кГц – 100 кГц

±(0,2 % + |Z|/100 МОм)

100 кГц – 200 кГц

±(0,5 % + 5 мОм/|Z| + |Z|/10 МОм)

25 кОм – 1 МОм

20 Гц – 1 кГц

±(0,05 % + |Z|/2 ГОм)

1 кГц – 10 кГц

±(0,1 % + |Z|/1,5 ГОм)

10 кГц – 100 кГц

±(0,5 % + |Z|/100 МОм)

1 МОм – 4 МОм

20 Гц – 10 кГц

±(0,1 % + |Z|/1,5 ГОм)

10 кГц – 100 кГц

±(0,5 % + |Z|/100 МОм)

4 МОм – 100 МОм

20 Гц – 10 кГц

±(0,2 % + |Z|/1,5 ГОм)

10 кГц – 100 кГц

±(0,5 % + |Z|/100 МОм)

Температурный коэффициент погрешности  измерения величин Z, R,L, C

±5·10-6/°C

Общие технические характеристики

Время установления рабочего режима прибора, не более

30 минут

Напряжение и частота питающей сети

(110 – 230) В ± 10 %, 50/60 Гц

Потребляемая мощность, не более

20В·А

Рабочие условия применения

- температура окружающего воздуха

от 5 до 40°С

- относительная влажность воздуха

от 5 до 80%

- температура хранения/транспортирования

от -20 до +70°С

Габаритные размеры (ширина × высота × длина)

285 × 75 × 365 мм

Масса

4 кг
