Выходные характеристики

Номинальное выходное напряжение (*1)

600 В

Номинальный выходной ток (*2)

1.3 А

Номинальная выходная мощность

780 Вт

Входные характеристики

Входное напряжение/частота (*3)

85~265 В, 47~63 Гц, однофазное

Входной ток (при 100/200 В переменного тока)

10.5/5 А

Коэффициент мощности

0,99@100/200 В переменного тока, номинальная выходная мощность

КПД (*4)

83/87%

Пусковой ток при 100/200 В

Менее 25 А

Режим постоянного напряжения

Максимальная нестабильность при изменении напряжения сети (*5)

0,01% от номинального выходного напряжения + 2 мВ

Максимальная нестабильность при изменении нагрузки (*6)

0,01% от номинального выходного напряжения + 2 мВ

Шум (р-р, 20 мГц) (*10)

300 мВ

Пульсация, 5 Гц~1 мГц (*10)

60 мВ

Температурный коэффициент

100РРМ/°С от номинального выходного напряжения, после 30-минутного прогрева

Температурный дрейф

0,05% от номинального через 8 часов после 30-минутного прогрева. Постоянное напряжение сети, нагрева и температуры

Коррекция удаленного считывания/провод

5 В

Время нарастания, 0~Vmax (*9)

250 мс

Время спада

Полная нагрузка: 250 мс

Без нагрузки спада: 4000 мс

Длительность переходного режима

Время для восстановления выходного напряжения в пределах 0,5% номинала при изменении нагрузки 10~90% номинального выходного тока

Выходное напряжение сети: 10~100%

2 мс

Время удержания

Более 20 мс, 100 В переменного тока, номинальная выходная мощность

Режим постоянного тока

Максимальная нестабильность при изменении напряжения (*5)

0,01% от номинального выходного тока + 2 мА

Максимальная нестабильность нагрузки (*7)

0,02% от номинального выходного тока + 5 мА

Пульсация, 5 Гц~1 мГц (*8)

8 мА

Температурный коэффициент

100РРМ/°С от номинального выходного напряжения, 30-минутный прогрев

Температурный дрейф

0,05% от номинального через 8 часов после 30-минутного прогрева. Постоянное напряжение сети

Аналоговое программирование и мониторинг

Программирование напряжением Vout

0~100%, 0~5 В или 0~10 В, по выбору пользователя.

Точность и линейность: ±0,5% номинального Vout

Программирование напряжением Iout

0~100%, 0~5 В или 0~10 В, по выбору пользователя.

Точность и линейность: ±1% номинального Iout

Программирование резистором Vout

0~100%, 0~5/10 кОм полн. шкала, по выбору пользователя.

Точность и линейность: ±1% номинального Vout

Программирование резистором Iout

0~100%, 0~5/10 кОм полн. шкала, по выбору пользователя.

Точность и линейность: ±1,5% номинального Iout

Управление ВКЛ./ВЫКЛ.

Электрическое напряжение: 0~0,6 В/2~15 В или контакт, логика выбирается пользователем.

Монитор выходного тока

0~5 В или 0~10 В, выбирается пользователем. Точность: 1%

Монитор выходного напряжения

0~5 В или 0~10 В, выбирается пользователем. Точность: 1%

Сигнал ОК источника питания

4~5 В-ОК, 0 В-сбой. 500 Ом последовательное сопротивление

Параллельная работа

Возможна, до 4 приборов в режиме «ведущий/ведомый», соединенных одинарным проводом

Последовательная работа

Возможна (с внешними диодами), до 2 приборов

Индикатор CV/CC

CV: TTL высок. (4~5 В), ток источника: 10 мА

CC: TTL низк. (0~0,6 В), ток насыщения: 10 мА

Активизация/Блокировка

Контакт. разомк.: off, замкн.: on.

Максимальное напряжение во включенном состоянии: 6 В

Внутренний/внешний аналоговый контроль

Посредством электрического сигнала или размыкания/замыкания: 0~0,6 В или замыкание: внешний 4~5 В или размыкание: внутренний

Внутренний/внешний аналоговый индикатор

Открытый коллектор. Внутр.: откр., внешн.: On

Макс. напряж.: 30 В, макс. ток насыщения: 5 мА

Программирование и обратное считывание (RS232/485, опциональный интерфейс IEEE)

Точность программирования Vout

0,05%+0,05% от номинального выходного напряжения

Точность программирования Iout

0,1%+0,1% от номинального выходного тока

Резолюция программирования Vout

0,012% от полного выходного напряжения

Резолюция программирования Iout

0,012% от полного выходного тока

Точность считывания Vout

0,1%+0,1% номинального выходного напряжения

Точность считывания Iout

0,1%+0,3% от номинального выходного тока

Резолюция считывания Vout

0,012% от полного выходного напряжения

Резолюция считывания Iout

0,012% от полного выходного тока

Защитные функции

Защита Foldback

Отключение выхода, когда источник питания переходит с постоянного напряжения на постоянный ток. Устанавливается пользователем

Защита от перенапряжения

Отключение инвертера, переустановка вручную через перезапуск питания или кнопкой OUT

Точка срабатывания

5~660 В

Пониженное напряжение на выходе (UVL)

Задается заранее с передней панели или через порт связи. Предотвращает настройку Vout ниже предела

Защита от перегрева

Выбирается пользователем, фиксированная или нефиксированная

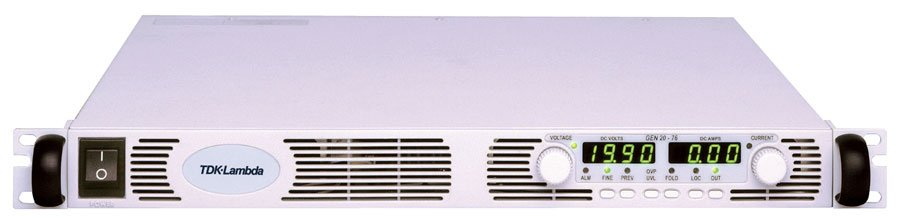

Передняя панель

Контрольные функции

Настройка Vout/Iout вручную раздельными энкодерами (грубая и тонкая настройка)

Настройка OVP/UVL вручную с помощью настроечного энкодера Vout

Выбор адреса настроечным энкодером Voltage. Количество адресов – 31

Переход к внутреннему управлению

Включение/выключение выходной мощности

Включение/выключение электропитания

Блокировка передней панели

Контроль Foldback

Выбор скорости двоичной передачи: 1200, 2400, 4800, 9600 и 19200

Режимы перезапуска (автоматический перезапуск, безопасный режим)

Дисплей

Vout: 4 знака, точность 0,5%±1 в младшем разряде

Iout: 4 знака, точность 0,5%±1 в младшем разряде

Индикации

VOLTAGE, CURRENT, ALARM, FINE, PREVIEW, FOLDBACK, LOCAL, OUTPUT ON

Условия окружающей среды

Рабочая температура

0~50°С, 100% нагрузка

Температура хранения

-20~70°С

Рабочая влажность

30~90% RH (отсутствие конденсации)

Влажность при хранении

10~95% RH (отсутствие конденсации)

Высота

Максимально 3000 м.

Снижение выходного тока на 2%/100 м свыше 2000 м. Или же снижение максимальной температуры окружающей среды на 1°С/100 м свыше 2000 м.

Безопасность/EMC

Применяемые стандарты

Безопасность: UL60950 Listed, EN60950.

Vout<60 В: Выход SELV, IEEE/изолиров. аналог, интерфейсы SELV

60out<400 В: выход рисковый, IEEE/изолиров. аналог. интерфейсы SELV

400out<600 В: выход рисковый, IEEE/изолиров. аналог. интерфейсы не SELV

EMC: EN55024

Выдерживаемое напряжение

Vout<60 В мод.:

60out<600 В мод.:

вход-выход (SELV): 3,0 кВ RMS 1 мин;

вход-заземл.: 2,0 кВ RMS 1 мин.

вход-риск.выход: 2,5 кВ RMS 1 мин.;

вход-SELV: 3 кВ RMS 1 мин;

рисковый выход-SELV: 1,9 кВ RMS 1 мин

рисковый выход-заземл.: 1,9 кВ RMS 1 мин;

вход-заземл.: 2 кВ RMS 1 мин

Сопротивление изоляции

Более 100 мОм при 25°С, 70%RH

Кондуктивное излучение

EN55022B, FCC часть 15-В, VCCI-B

Излучение

EN55022A, FCC часть 15-A, VCCI-A

Общие данные

Охлаждение

Принудительное воздушное охлаждение встроенными вентиляторами

Вибрация

MIL-810E, метод 514.4, условие тестирования I-3.3.1

Ударная волна

Менее 20 G, полусинусоидальный, 11 мс. Прибор распакован

Габариты

442.8х43.6х432.8 мм

Масса

Менее 7 кг
