Универсальный шаблон сварщика УШС-2 представляет собой профессиональный измерительный инструмент, предназначенный для контроля катетов угловых сварных швов в тавровых, нахлесточных и угловых соединениях. Он используется при визуально-измерительном контроле (ВИК) и обеспечивает быстрое и точное определение размеров катета в диапазоне от 4 до 14 мм.

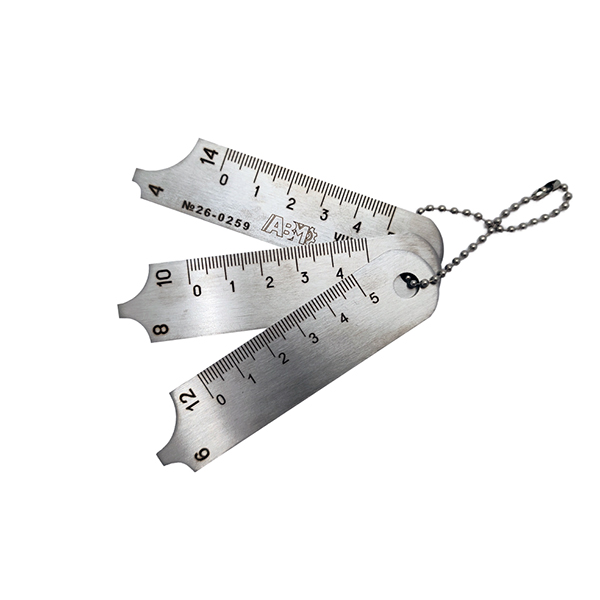

Конструкция инструмента проста и надежна: шаблон состоит из трех лепестков (пластин) из нержавеющей стали, объединенных кольцом. На каждом лепестке предусмотрены две прецизионные выточки (например, 4/14 мм, 8/10 мм, 6/12 мм), что в сумме дает шесть измерительных позиций. Для удобства работы рядом с выточками нанесены обозначения соответствующих размеров.
Измерение выполняется ступенчатым методом: специалист поочередно прикладывает лепестки к сварному шву, подбирая тот, чья выточка максимально точно совпадает с профилем катета при минимальном зазоре. Использование кислотостойкой нержавеющей стали обеспечивает устойчивость инструмента к коррозии и воздействию агрессивных сред, что позволяет применять его как в производственных условиях, так и на открытых площадках.
Подготовка к работе: перед измерениями необходимо очистить сварной шов и прилегающие участки от шлака, брызг металла и других загрязнений.
Процесс измерения: подбор лепестка выполняется последовательно. Размер катета считается определенным, если длинная сторона лепестка и перемычка плотно прилегают к деталям, а зазор между выточкой и швом минимален.
Условия использования: допускается эксплуатация инструмента в диапазоне температур от −50 °C до +50 °C.
Обслуживание и хранение: после использования рекомендуется очищать шаблон и хранить его в сухом месте, защищая от механических воздействий, таких как удары и падения.
|
Назначение |
Контроль катетов угловых сварных швов |
|
Диапазон измерений |
4 – 14 мм (6 ступеней: 4, 6, 8, 10, 12, 14 мм) |
|
Точность изготовления |
±0.1 мм (по данным ряда производителей) |
|
Метод контроля |
Ступенчатый (подбор до минимального зазора) |
|
Материал |
Кислотостойкая нержавеющая сталь |
|
Ресурс (наработка на отказ) |
Не менее 10 000 условных циклов замеров |
|
Условия эксплуатации |
Температура от -50 °C до +50 °C, пригоден для работы на открытом воздухе |
Сертификат калибровки универсального шаблона сварщика УШС-2 предоставляется за дополнительную оплату.
|
