| ЦЕНА: 368 220 руб. |
|
|
|
КУПИТЬ
|
||||
|
|
||||
|
Артикул: РЕЙС-405/1
|
Тип оборудования: Рефлектометр компьютерный
Производитель: СТЭЛЛ
Модель: РЕЙС-405/1
Гарантия: 1 год
Описание рефлектометра РЕЙС-405/1:

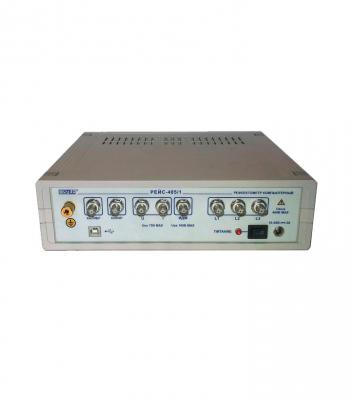

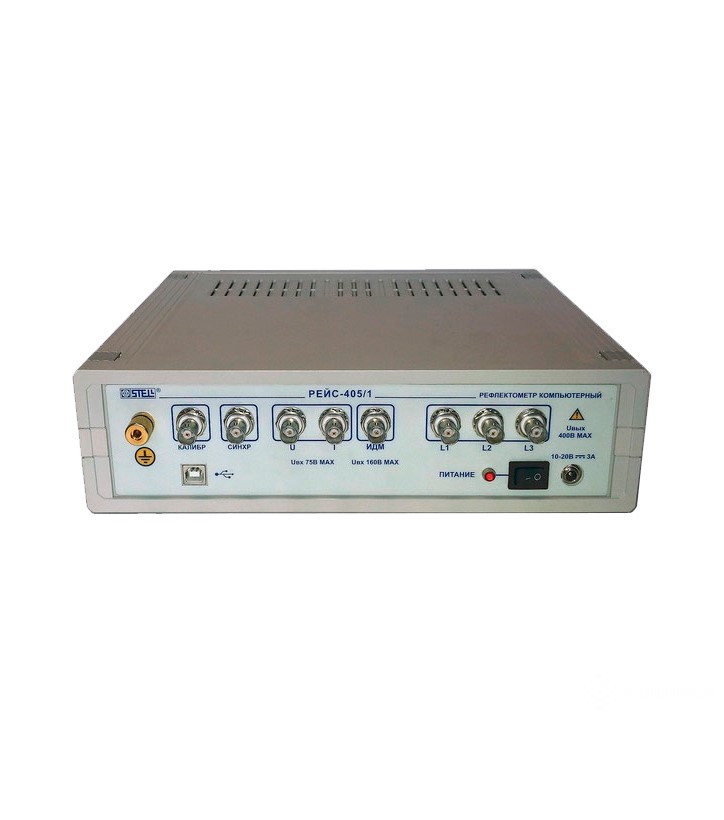

РЕЙС-405/1 - это мощный и компактный компьютерный рефлектометр для определения мест повреждений в силовых кабельных линиях.
Высокоэффективен при использовании в составе электротехнической лаборатории.
Преимущества рефлектометра компьютерного РЕЙС-405/1:
Назначение рефлектометра компьютерного РЕЙС-405/1:
РЕЙС-405/1 является измерительной системой, которая объединяет в себе 4 измерительных прибора:
Рефлектометр РЕЙС-405/1 разработан на основе пожеланий пользователей прибора.
Рефлектометр РЕЙС-405, который получил распространение и хорошо зарекомендовал себя в практике поиска и обнаружения повреждений в силовых кабельных линиях.
РЕЙС-405/1 предназначен для использования в комплекте с компьютером, в составе электроизмерительных лабораторий, для решения задач обнаружения, идентификации и определения расстояния до мест дефектов в силовых кабельных линиях.
Рефлектометр РЕЙС-405/1 может быть также использован для измерения и других типов линий с металлическими проводниками.
РЕЙС-405/1 предназначен для использования в комплекте с компьютером, в составе электроизмерительных лабораторий, для решения задач обнаружения, идентификации и определения расстояния до мест дефектов в силовых кабельных линиях.
Рефлектометр РЕЙС-405/1 может быть также использован для измерения и других типов линий с металлическими проводниками.
В электроизмерительной лаборатории рефлектометр РЕЙС-405/1 может быть использован как постоянно-встроенный прибор.
Управление рефлектометром РЕЙС-405/1 осуществляется от внешнего (управляющего) компьютера по интерфейсу USB.
Управляющим компьютером может быть как обычный ноутбук, так и специализированный панельный компьютер под управлением ОС Windows версий от Windows ХР до Windows 10.
Минимальное разрешение экрана 1024x768 (рекомендуется минимум 1280x1024).
Интерфейс программы управления позволяет использовать не только клавиатуру и мышь, но и тачскрин панельного компьютера.
РЕЙС-405/1 является одним из лучших средств российского производства для предварительной локации повреждений в силовых кабельных линиях, так как позволяет с наилучшим эффектом реализовать все необходимые для силовых кабельных линий методы измерения.
Особенности применения рефлектометра компьютерного РЕЙС-405/1:
Два из четырех имеющихся в приборе метода, а именно: метод измерения сопротивления изоляции и метод отраженных импульсов могут быть использованы для измерения любых линий с металлическими проводниками: силовых кабельных линий, линий связи, контроля, управления и других. Для этого не нужны никакие дополнительные устройства.
Два других метода: импульсно-дуговой метод и метод колебательного разряда могут быть реализованы только совместно с дополнительными высоковольтными устройствами, которые не входят в комплект поставки прибора.
Технические характеристики компьютерного рефлектометра РЕЙС-405/1:
|
Параметр |
Значение |
|
Режим "Метод рефлектометра" |
|
|
Диапазоны измеряемых расстояний (при коэффициенте укорочения 1,5) |
Минимальный диапазон - 250 м |
|
Коэффициент укорочения: |
Установка или измерение в пределах 1,00. .7.00 |
|
Зондирующие сигналы |
Амплитуда 25 В...120 В |
|
Выходное сопротивление |
10... 1000 Ом. программно-регулируемое, с отображением величины на экране |
|
Инструментальная погрешность измерения расстояния |
не более 0,1 % |
|
Система отсчета расстояния |
при помощи вертикальных курсоров |
|
Режимы измерения |
Прямой - считывание и отображение текущей рефлектограммы по любому из входов: вход L1: вход L2, вход L3; |
|
Растяжка |
Возможность растяжки выбранного участка рефлектограммы |
|
Память |
Возможность запоминания более 1000 рефлектограмм и импульсных характеристик во встроенной энергонезависимой памяти |
|
Отстройка от аддитивных помех и шумов |
Усреднение посредством цифрового накопления, фильтрация сигналов |
|
Отстройка от синхронных помех |
При считывании рефлектограмм - за счет использования режимов сравнения и разности рефлектограмм исправных и неисправных линий (жил кабеля). |
|
Эквивалентная (эффективная) частота дискретизации |
32 ГГц |
|
Режим "Метод колебательного разряда" |
|
|
Диапазоны измеряемых расстояний (при коэффициенте укорочения 1.5) |
Минимальный диапазон - 250 м |
|
Максимальная амплитуда входных сигналов |
50 В |
|
Входное сопротивление по волновому входу |
300 Ом |
|
Инструментальная погрешность измерения расстояния |
не более 0.1 % |
|
Усиление |
от-18 до +74 дБ |
|
Режимы работы |
Просмотр линии |
|
Частота дискретизации |
200 МГц |
|
Подключение к линии (при методе колебательного разряда) |
Через присоединительное устройство по напряжению или по току |
|
Режим "Импульсно-дуговой метод" |
|
|
Диапазоны измеряемых расстояний (при коэффициенте укорочения 1.5 |
Минимальный диапазон - 250 м |
|
Диапазон амплитуд входных сигналов (периодических и однократных) на входе |
0,002 ... 120 В (без присоединительного устройства напряжения) |
|
Инструментальная погрешность измерения расстояния |
не более 0,1 % |
|
Усиление |
от-18 до +74 дБ |
|
Режимы работы |
Просмотр линии |
|
Частота дискретизации |
200 МГц |
|
Режим "Метод измерения сопротивления изоляции" |
|
|
Минимальное измеряемое сопротивление |
не более 1 кОм |
|
Максимальное измеряемое сопротивление |
не менее 1 ГОм |
|
Измерительное напряжение |
400 В |
|
Инструментальная погрешность измерения |
не более 5% |
|
Режимы измерения |
L1-L2, L1-L3. L2-L3, U-броня, 12-броня. 13-броня |
|
Общие характеристики |
|
|
Связь с компьютером |
USB 2.0 Hi-speed |
|
Питание |
Сеть переменного тока 100.240 В. 50. . 60 Гц |
|
Условия эксплуатации |
+5...+40°С |
|
Габаритные размеры (ШхВхГ) |
270 х 300 х 77 мм |
|
Масса |
Не более 3,5 кг |
Комплект поставки РЕЙС-405/1:
|
Рефлектометр компьютерный РЕЙС-405/1 |
1 |
|
Кабель присоединительный, 2 метра |
3 |
|
Кабель присоединительный, 3 метра |
3 |
|
Тройник (для поверки) |
1 |
|
Нагрузка (для поверки) |
1 |
|
Сетевой адаптер |
1 |
|
Руководство по эксплуатации |
1 |
|
Формуляр |
1 |
|
