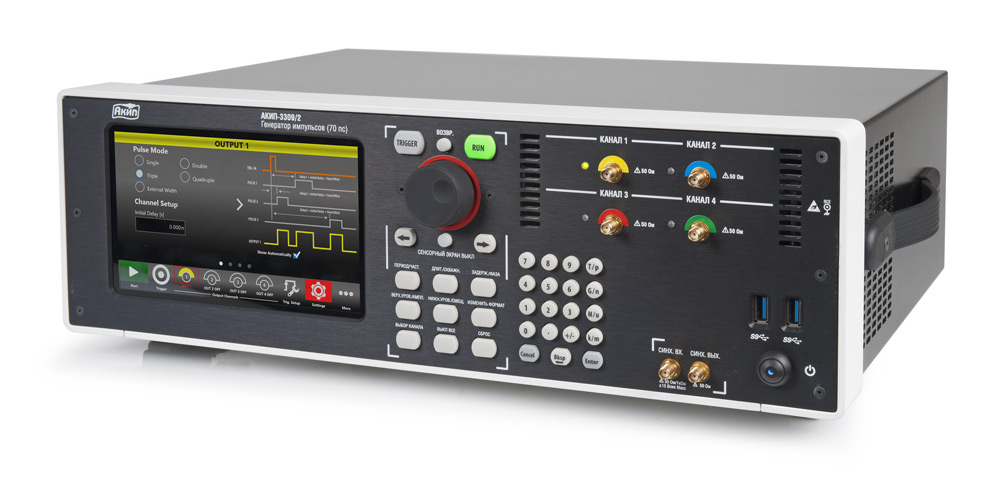

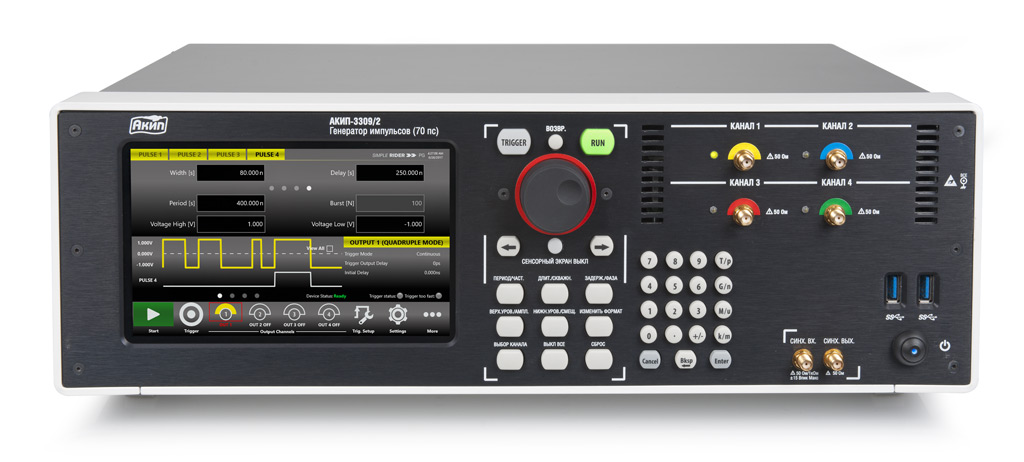

Генератор АКИП-3309/2
/images/all/3/15640/big/img_5.jpg
jijijij
-
Генератор АКИП-3309/2
/images/all/3/15640/big/img_14.jpg
Генератор АКИП-3309/2
-
Генератор АКИП-3309/2
/images/all/3/15640/big/img_16.jpg
1
|
Артикул: АКИП-3309/2
 |
Бесплатная доставка |
 |
Гарантия: 1 год |
 |
Внесен в Госреестр СИ. Поверка дополнительно |
 |
Версия для печати |
|
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.
Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.
Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.
Особенности генератора импульсов АКИП-3309/2:
-
Число каналов: 4, независимая регулировка параметров;
-
Диапазон частот: 1 Гц;
-
Длительность фронта/среза импульса: ≤ 70 пс;
-
Длительность импульса: 300 пс … 1;
-
Высокая точность установки временных параметров 5*10-6;
-
Режим одиночных и парных импульсов, регулируемая задержка между основным и синхроимпульсом, формирование пакета импульсов;
-
Выходной уровень до 5 Впик-пик на нагрузке 50 Ом;
-
Регулировка смещения (± 2,5 В);
-
Графический ЖК-дисплей, диагональ 17,78 см, емкостной сенсорный;
-
Интерфейс: USB;
-
Возможность монтажа в 19" стойку, высота 3U.
Технические характеристики генератора импульсов АКИП-3309/2:
|
Параметр
|
Значение
|
|
Временные параметры
|
|
Число каналов
|
4
|
|
Вид выходного сигнала
|
Синхроимпульс, одиночный или парный импульс, отрицательная логика, положительная логика, отрицательная полярность, положительная полярность
|
|
Диапазон частота
|
1 Гц … 240 МГц
|
|
Временные параметры
|
Период: 4,166 нс…1 с
|
|
Длительность импульса 300 пс … 1 с
Задержка: 0 … 1 с
|
|
Разрешение
|
10 пс
|
|
Погрешность установки длительности
|
±( 0,01% + 20 пс)
|
|
Погрешность опорного источника частоты
|
±(5*10-6
|
|
Длительность фронта/среза
|
≤ 70 пс
|
|
Выброс
|
Не более 10%
|
|
Амплитудные параметры
|
|
Диапазон вых. уровня
|
200 мВпик-пик … 5 Впик-пик на нагрузке 50 Ом
|
|
Диапазон смещений
|
±2,5 В на нагрузке 50 Ом
|
|
Разрешение
|
10 мВ
|
|
Погрешность установки
амплитуды
|
±( 1% + 10 мВ)
|
|
Внутреннее сопротивление выхода
|
50 Ом, 1 кОм
|
|
Синхрозапуск
|
|
Режимы
|
Внутренний, внешний, однократный, строб
|
|
Диапазон уровней
внешнего синхросигнала
|
1,8 В … 3,3 В
|
|
Сопротивление входа внешней синхронизации
|
50 Ом
|
|
Общие данные
|
|
Дисплей
|
Графический, емкостной сенсорный, ЖК-дисплей, диагональ 17,78 см
|
|
Интерфейс
|
USB
|
|
Габаритные размеры, масса
|
445 х 135 х 320 мм; 11 кг
Возможность монтажа в 19” стойку, высота 3U
|
Комплект поставки АКИП-3309/2
|
№
|
Наименование
|
Количество
|
|
1
|
Генератор импульсов АКИП-3309/2
|
1
|
