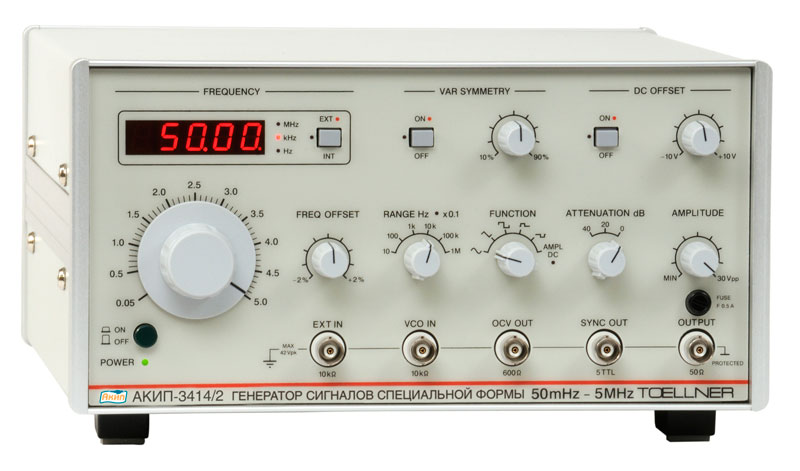

Генератор АКИП-3414/1
/images/all/3/15470/big/img_5.jpg
jijijij
|
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС 20%. Оплата производится по безналичному расчету.
Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.
Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.
Особенности генератора сигналов специальной формы АКИП-3414/1:
-
Функциональный генератор (2 в 1: генератор + усилитель);
-
1 выходной канал;
-
Диапазон частот: 0,5 Гц – 5 МГц;
-
Высокое выходное напряжение 30 Впик-пик;
-
Стандартные сигналы: синусоида, прямоугольник, треугольник, импульс;
-
Режим усилителя (вход внешнего сигнала);
-
Вход/выход внешней модулирующей частоты (VCO/OCV), выход синхронизации ТТЛ-уровня;
-
Встроенный частотомер;
-
Защита выхода от обратных напряжений;
-
Компактный размер, алюминиевый корпус.
Технические характеристики генератора сигналов специальной формы АКИП-3414/1:
| Параметр |
Значение |
| АКИП-3414/1 |
АКИП-3414/2 |
| ВЫХОДНЫЕ ПАРАМЕТРЫ |
| Частотный диапазон |
0,5 Гц – 5 МГц для всех сигналов |
0,05 Гц – 5 МГц для всех сигналов |
| Смещение частоты |
± 2 % |
| Погрешность установки частоты |
± 2 е.м.р. (<5% > |
| Выходной уровень |
10 мВпик-пик - 3 0 Впик-пик
15 В пик-пик в импульсе |
| Выходное сопротивление |
50 Ом |
| Защита выхода |
Предохранитель от обратного напряжения ≤ 120 В |
| ПОСТОЯННОЕ СМЕЩЕНИЕ |
| Диапазон (AC + DC) |
±10 В |
| СИНУСОИДА |
| Суммарные гармонические искажения ( при максимальном U вых. и нагрузке 50 Ом ) |
< >
< > |
| ПРЯМОУГОЛЬНИК |
| Время нарастания/спада |
< > |
| Выброс |
< > |
| Скважность |
10% - 90% |
10% - 90% (в диапазоне до 500 кГц) |
| Усиление |
17 дБ, от DC до 5 МГц |
| Суммарные гармонические искажения |
< > |
| ТРЕУГОЛЬНИК |
| Нелинейность |
< > |
| ИМПУЛЬС |
| Время нарастания/спада |
< > |
| Выброс |
< > |
| ВХОДЫ/ ВЫХОДЫ |
| Выход синхронизации |
Сигнал ТТЛ-уровня, 50 Ом |
| Вход внешней модуляции |
5 В, изменение частоты 1:1000 |
| Выход модуляции |
0...5 В, изменение частоты 1000:1 |
| Внешний вход |
Вход усилителя (U вх. макс. = 15 Вскз) и частотомера |
| ЧАСТОТОМЕР |
| Диапазон частот |
< > |
| Разрешение |
4 или 5 разрядов с автовыбором диапазона |
| Погрешность |
± 2 е.м.р. |
| Чувствительность |
150 мВскз при < > 10 МГц |
| Входное сопротивление |
1 МОм, 120 пФ |
| Защита входа |
15 Вскз |
| ЧАСТОТОМЕР |
| Напряжение питания |
~115/230 В ( ± 10 %), 47 - 63 Гц (потребление < > |
| Габаритные размеры |
265 × 147 × 280 мм |
| Рабочая температура |
0...50 °С |
| Масса |
3,5 кг |
| Опции |
Ручка для переноски (TOE 9008) , адаптер для встраивания в стойку 19 " 3 HU (TOE 9501) , монтажный комплект для стойки 19 " 4 HU (TOE 9503) |
Комплект поставки АКИП-3414/1
|
№
|
Наименование
|
Количество
|
|
1
|
Генератор сигналов специальной формы АКИП-3414/1
|
1
|
|
2
|
Сетевой шнур
|
1
|
|
3
|
Соединительный кабель (BNC)
|
1
|
|
4
|
Нагрузка 50 Ом
|
1
|
|
5
|
Адаптер BNC-гнездо 4 мм
|
1
|
|
6
|
Адаптер BNC – штекер 4 мм
|
1
|
|
7
|
Тройник BNC
|
1
|
|
8
|
Аттенюатор 40 дБ
|
1
|
|
9
|
Руководство по эксплуатации
|
1
|
