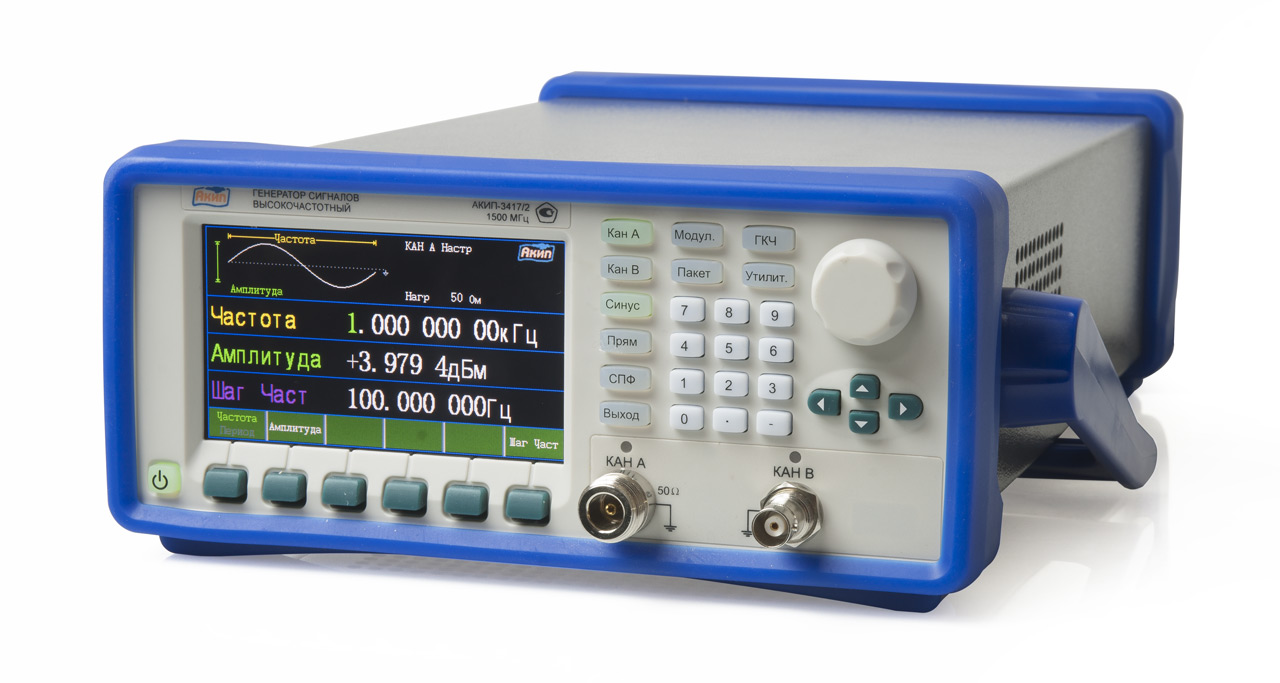

Генератор АКИП-3417
/images/all/3/15605/big/img_5.jpg
jijijij
-
Генератор АКИП-3417
/images/all/3/15605/big/img_14.jpg
Генератор АКИП-3417
|
Артикул: АКИП-3417
 |
Бесплатная доставка |
 |
Гарантия: 1 год |
 |
Внесен в Госреестр СИ. Поверка дополнительно |
 |
Версия для печати |
|
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.
Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.
Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.
АКИП-3417 Генераторы сигналов специальной формы
- 2 независимых канала (кан А/ В)
- Диапазон частот: 1 мкГц…500 МГц (канал A- синус), 1 мкГц…10 МГц (канал B), макс. разрешение 1 мкГц
- Канал A (система ФАПЧ): синус, прямоугольник
- Канал B (DDS): синус, прямоугольник, треугольник, импульс, Sync, экспонента, шум, DC (пост. смещ.)
- Вых. уровень (кан А/ В): 1 мВпик...10 Впик (50 Ом)/ —127 дБм… + 13 дБм
- Внутренний опорный генератор: ±1х10-6
- Виды модуляции (кан В): АМ, ЧМ, ЧМн, ФМн
- Функции (кан В): свипирование (ГКЧ), пакетный режим (Burst) с функцией непрерывной корректировки фазы
- Графический ЖК-дисплей с диагональю 9 см.(TFT, отображение 10 параметров выходного сигнала)

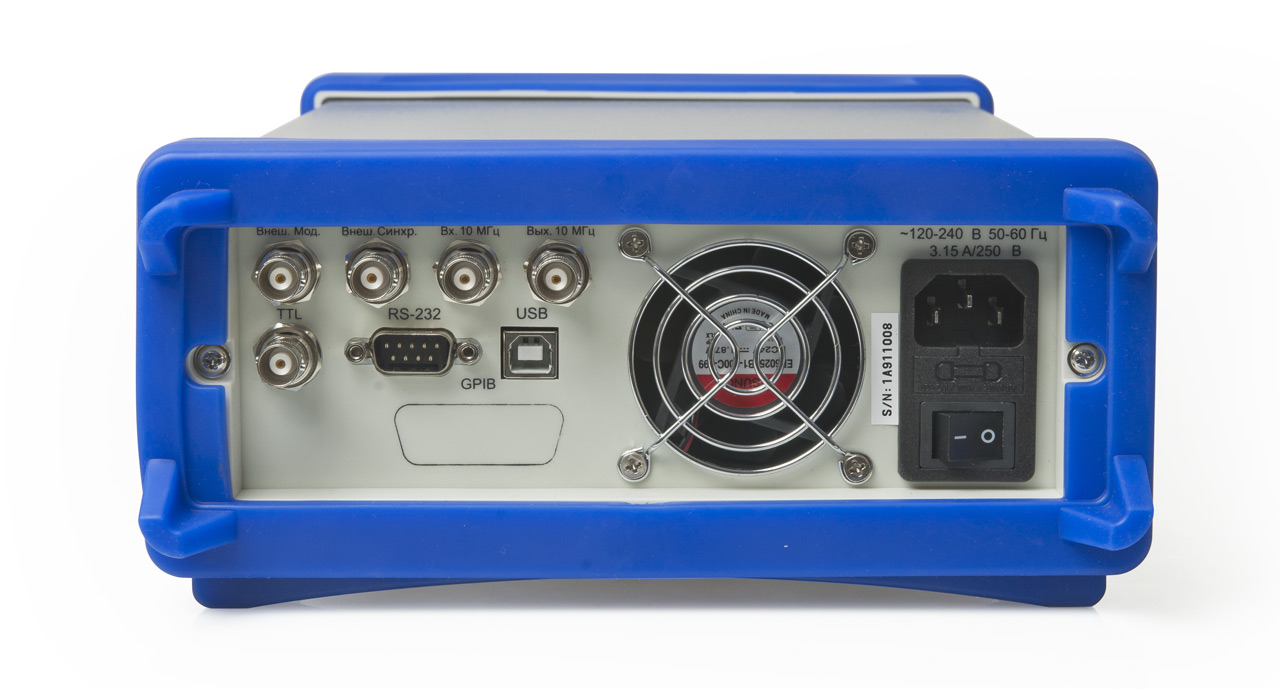

- Интерфейсы: USB, RS-232 (опция: GPIB)
Технические характеристики АКИП-3417:
| Параметр |
Значение |
| ОСНОВНЫЕ ВЫХОДНЫЕ ПАРАМЕТРЫ (КАНАЛ A) |
| Частотный диапазон |
Синус: 1 мкГц … 500 МГц; прямоугольник: 1 мкГц … 80 МГц |
| Разрешение |
1 мкГц (≤ 80 МГц) / 1 Гц (> 80 МГц) |
| Погрешность уст. частоты |
±1х10-6 (≥ 1 кГц); ±5х10-5 (< >
|
| Выходной уровень |
-127 дБм… + 13 дБм |
| Разрешение |
0,1 дБ |
| Погрешность уст. уровня |
±1 дБ от уст. (вых. уров. ≥ - 105 дБм); ±2 дБ от уст. (вых. уров. ≥ - 117 дБм) |
| ОСНОВНЫЕ ВЫХОДНЫЕ ПАРАМЕТРЫ (КАНАЛ Б) |
| Частотный диапазон |
1 мкГц … 10 МГц |
| Разрешение |
1 мкГц |
| Погрешность уст. частоты |
±1х10-6 (≥ 1 кГц); ±5х10-5 (< >
|
| Выходной уровень |
1 мВпик...10 Впик (50 Ом); 2 мВпик…20 Впик (1 МОм) |
| Разрешение |
1 мВпик |
| Погрешность уст. уровня |
±(1% от уст. + 1 мВ) |
| Постоянное смещение |
±5 Впик (50 Ом), ± 10 Впик (1 МОм) |
| ОБЩИЕ ДАННЫЕ (КАНАЛ А/ В) |
| КСВН |
< >
|
| Выходное сопротивление |
1 МОм/ 50 Ом |
| СПЕКТРАЛЬНАЯ ЧИСТОТА |
| Коэффициент гармоник |
< >
|
| Негармон. составляющие |
< >
|
| Субгармоники |
< >
|
| Паразитная ЧМ |
< >
|
| ПРЯМОУГОЛЬНИК |
| Время нарастания |
≤ 15 нс |
| Выброс |
≤ 5% |
| МОДУЛЯЦИЯ (КАНАЛ А) |
| Виды модуляции |
АМ, ЧМ, ЧМн, ФМн |
| Глубина АМ |
Глубина: 1 … 120 % |
| Частота модуляции |
1 мкГц … 20 кГц (внутр.), 20 Гц … 20 кГц (внеш.) |
| Девиация фазы ФМн |
0° … 360° |
| Вход внеш. модуляции |
Уровень: 5 В. Частота: DC … 10 кГц. Импеданс: 10 кОм. |
| СВИПИРОВАНИЕ/ ГКЧ (КАНАЛ А) |
| Режимы качания |
Линейный, логарифмический - Fнес ≤ 80 МГц; пошаговый - Fнес ≥ 80 МГц |
| Время качания |
1 мс…800 с (лин.), 10 мс … 800 с (лог.) |
| Длительность шага |
50 мс … 10 с |
| ПАКЕТНЫЙ РЕЖИМ BURST (КАН А) |
| Виды запуска |
По счету (от 1 до 10.000 импульсов), по строб-импульсу |
| Период повторения |
1 мс – 800 с |
| ФОРМЫ СИГНАЛА (КАНАЛ B) |
| Тип |
Синус, прямоуг., треуг., импульс, Sync, экспонента, шум, DC (пост. смещ.) |
| Прямоугольник |
Время нарастания: ≤ 50 нс. Скважность: 0,01 … 99,99 % |
| Импульс |
Время нарастания: ≤ 50 нс. Длительность: 200 нс … 20 с |
| Пила |
Симметрия: 0,0 … 100,0 % |
| ОБЩИЕ ДАННЫЕ |
| ЖК-дисплей |
Графический цветной (TFT, диагональ 11 см), 480 х 272 точек |
| Напряжение питания |
220 В (± 22 В), 47~53 Гц |
| Рабочие условия |
0…40°С, 80% |
| Интерфейс |
USB, RS-232 |
| Габаритные размеры |
254 × 103 × 374 мм |
| Масса |
4,5 кг |
Комплект поставки АКИП-3417
|
№
|
Наименование
|
Количество
|
|
1.
|
Прибор АКИП-3417
|
1
|
|
2.
|
Сетевой шнур
|
1
|
|
3.
|
Соед. кабель BNC-BNC
|
1
|
|
4.
|
CD-диск с ПО (по запросу)
|
1
|
|
5.
|
Руководство по эксплуатации
|
1
|
