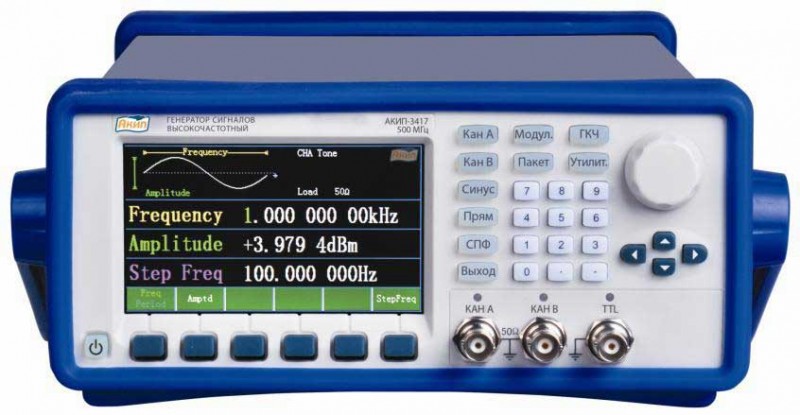

Генератор АКИП-3417/2

  • Генератор АКИП-3417/2

    /images/all/3/15618/big/img_5.jpg

    jijijij

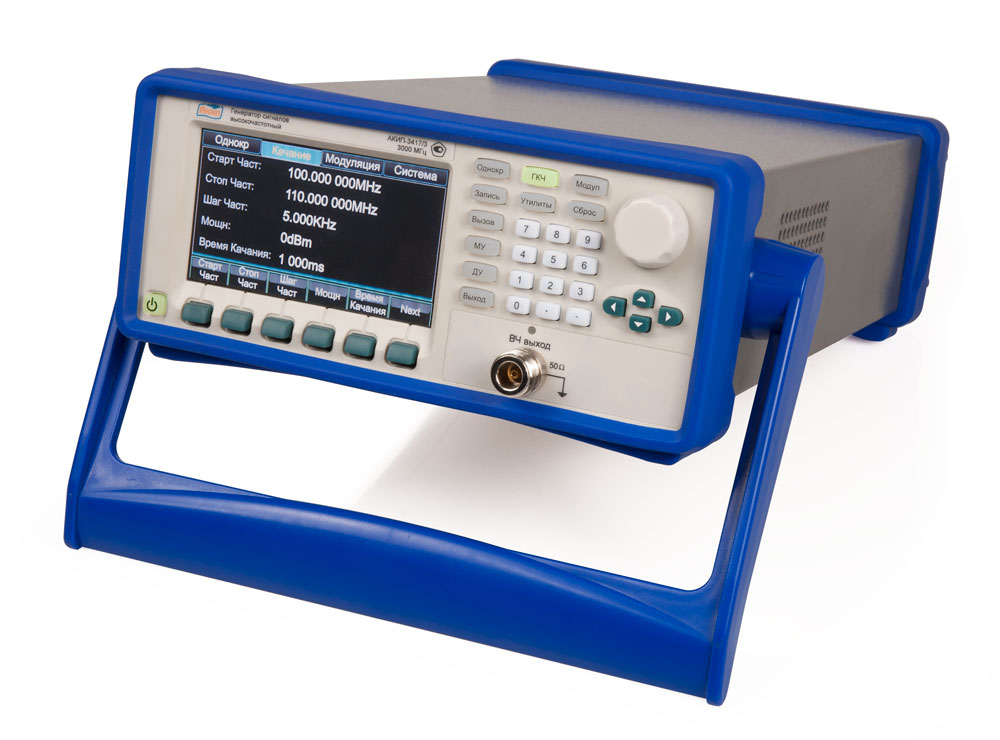

    Генератор АКИП-3417/2
  • Генератор АКИП-3417/2

    /images/all/3/15618/big/img_14.jpg

    Генератор АКИП-3417/2

    Генератор АКИП-3417/2

ЦЕНА: 231 476 руб.

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
АКИП


Страна производитель: Россия Россия
Артикул: АКИП-3417/2
Бесплатная доставка
Гарантия: 1 год
Внесен в Госреестр СИ. Поверка дополнительно
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Описание АКИП-3417/2:



  • 2 независимых канала (кан А/ В)

  • Диапазон частот: 1 мкГц…1500 МГц (канал A- синус), 1 мкГц…10 МГц (канал B), макс. разрешение 1 мкГц

  • Канал A (система ФАПЧ): синус, прямоугольник

  • Канал B (DDS): синус, прямоугольник, треугольник, импульс, Sync, экспонента, шум, DC (пост. смещ.)

  • Вых. уровень (кан А/ В): 1 мВпик...10 Впик (50 Ом)/ -127 дБм… + 13 дБм

  • Внутренний опорный генератор: ±1х10-6

  • Виды модуляции (кан В): АМ, ЧМ, ЧМн, ФМн

  • Функции (кан В): свипирование (ГКЧ), пакетный режим (Burst) с функцией непрерывной корректировки фазы

  • Графический ЖК-дисплей с диагональю 9 см.(TFT, отображение 10 параметров выходного сигнала)

  • Интерфейсы: USB, RS-232 (опция: GPIB)



Технические характеристики АКИП-3417/2:



Параметр

Значение

ОСНОВНЫЕ ВЫХОДНЫЕ ПАРАМЕТРЫ (КАНАЛ A)

Частотный диапазон

Синус: 1 мкГц … 1500 МГц; прямоугольник: 1 мкГц … 80 МГц

Разрешение

1 мкГц (≤ 80 МГц) / 1 Гц (> 80 МГц)

Погрешность уст. частоты

±1х10-6 (≥ 1 кГц); ±5х10-5 (< >

Выходной уровень

-127 дБм… + 13 дБм

Разрешение

0,1 дБ

Погрешность уст. уровня

±1 дБ от уст. (вых. уров. ≥ - 105 дБм); ±2 дБ от уст. (вых. уров. ≥ - 117 дБм)

ОСНОВНЫЕ ВЫХОДНЫЕ ПАРАМЕТРЫ (КАНАЛ Б)

Частотный диапазон

1 мкГц … 10 МГц

Разрешение

1 мкГц

Погрешность уст. частоты

±1х10-6 (≥ 1 кГц); ±5х10-5 (< >

Выходной уровень

1 мВпик...10 Впик (50 Ом); 2 мВпик…20 Впик (1 МОм)

Разрешение

1 мВпик

Погрешность уст. уровня

±(1% от уст. + 1 мВ)

Постоянное смещение

±5 Впик (50 Ом), ± 10 Впик (1 МОм)

ОБЩИЕ ДАННЫЕ (КАН А/ В)

КСВН

< >

Выходное сопротивление

1 МОм/ 50 Ом

СПЕКТРАЛЬНАЯ ЧИСТОТА

Коэффициент гармоник

< >

Негармон. составляющие

< >

Субгармоники

< >

Паразитная ЧМ

< >

ПРЯМОУГОЛЬНИК

Время нарастания

≤ 15 нс

Выброс

≤ 5%

МОДУЛЯЦИЯ (КАН А)

Виды модуляции

АМ, ЧМ, ЧМн, ФМн

Глубина АМ

Глубина: 1 … 120 %

Частота модуляции

1 мкГц … 20 кГц (внутр.), 20 Гц … 20 кГц (внеш.)

Девиация фазы ФМн

0° … 360°

Вход внеш. модуляции

Уровень: 5 В. Частота: DC … 10 кГц. Импеданс: 10 кОм.

СВИПИРОВАНИЕ/ ГКЧ (КАН А)

Режимы качания

Линейный, логарифмический - Fнес ≤ 80 МГц; пошаговый - Fнес ≥ 80 МГц

Время качания

1 мс…800 с (лин.), 10 мс … 800 с (лог.)

Длительность шага

50 мс … 10 с

ПАКЕТНЫЙ РЕЖИМ BURST (КАН А)

Виды запуска

По счету (от 1 до 10.000 импульсов), по строб-импульсу

Период повторения

1 мс – 800 с

ФОРМЫ СИГНАЛА (КАН B)

Тип

Синус, прямоуг., треуг., импульс, Sync, экспонента, шум, DC (пост. смещ.)

Прямоугольник

Время нарастания: ≤ 50 нс. Скважность: 0,01 … 99,99 %

Импульс

Время нарастания: ≤ 50 нс. Длительность: 200 нс … 20 с

Пила

Симметрия: 0,0 … 100,0 %

ОБЩИЕ ДАННЫЕ

ЖК-дисплей

Графический цветной (TFT, диагональ 11 см), 480 х 272 точек

Напряжение питания

220 В (± 22 В), 47~53 Гц

Рабочие условия

0…40°С, 80%

Интерфейс

USB, RS-232

Габаритные размеры

254 × 103 × 374 мм

Масса

4,5 кг



Комплект поставки АКИП-3417/2



Наименование

Количество

1.

Прибор АКИП-3417/2

1

2.

Сетевой шнур

1

3.

Соед. кабель BNC-BNC

1

4.

CD-диск с ПО (по запросу)

1

5.

Руководство по эксплуатации

1
