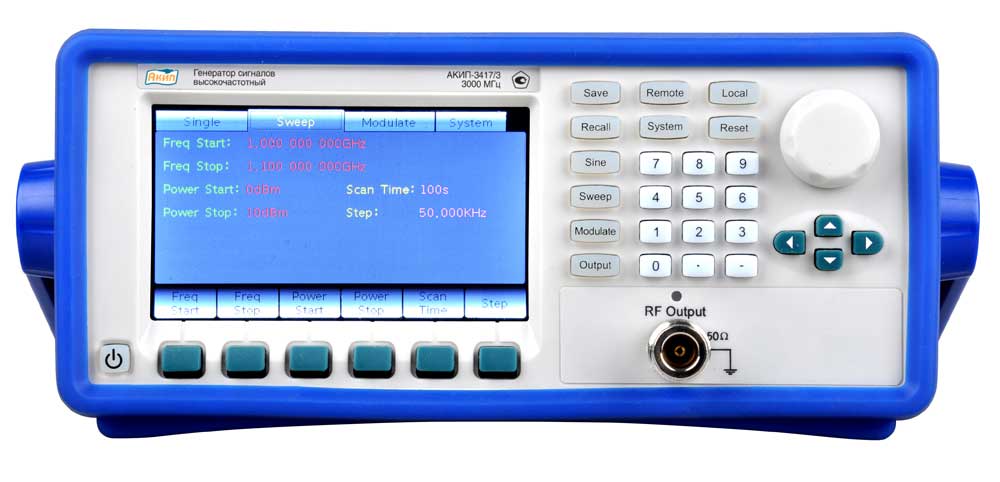

Генератор АКИП-3417/3
/images/all/3/15607/big/img_5.jpg
jijijij
-

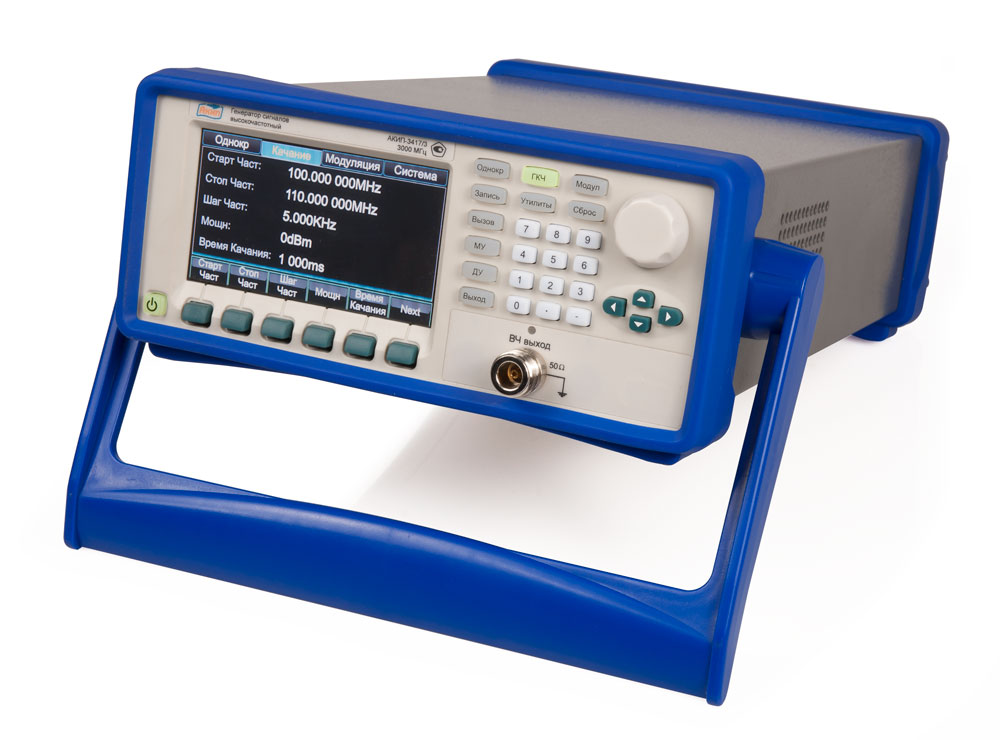

Генератор АКИП-3417/3
/images/all/3/15607/big/img_14.jpg
Генератор АКИП-3417/3
-

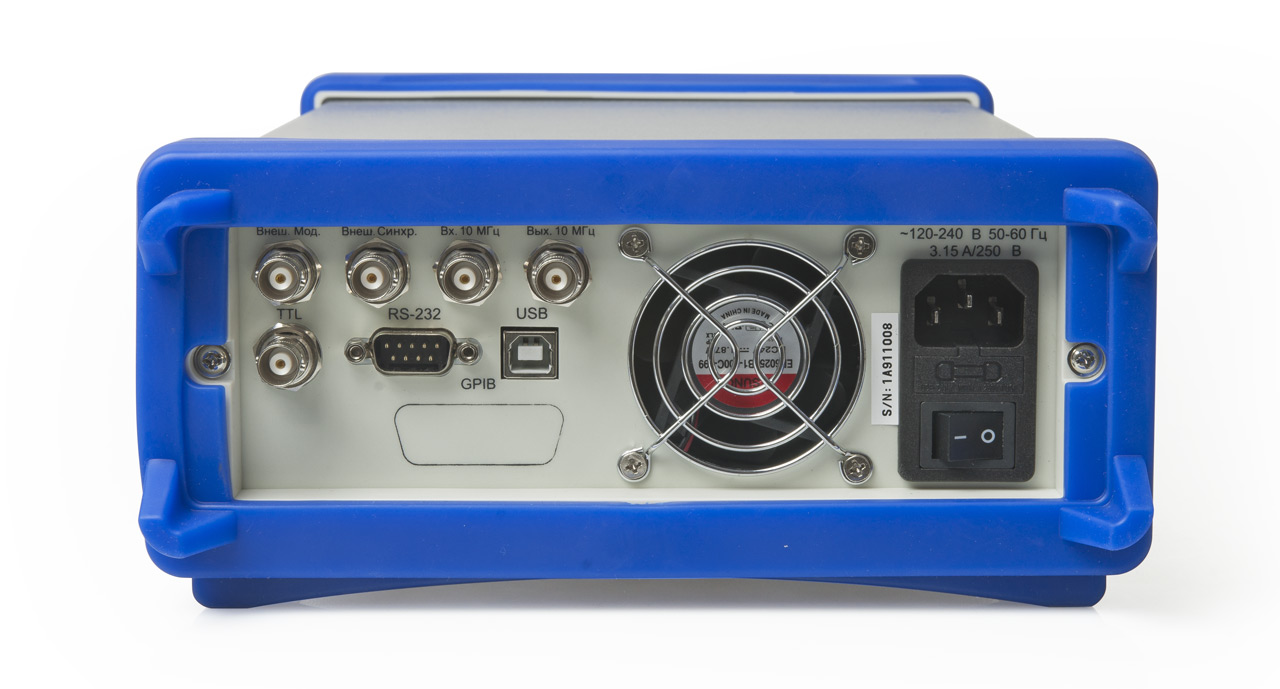

Генератор АКИП-3417/3
/images/all/3/15607/big/img_16.jpg
1
|
Артикул: АКИП-3417/3
 |
Бесплатная доставка |
 |
Гарантия: 1 год |
 |
Внесен в Госреестр СИ. Поверка дополнительно |
 |
Версия для печати |
|
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС 20%. Оплата производится по безналичному расчету.
Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.
Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.
Особенности генератора сигналов высокой частоты АКИП-3417/3:
-
2 канала: кан А/В,только ВЧ выход – канал А;
-
Канал А (синус): 25 МГц...3000 МГц;
-
Канал B : 1 мкГц... 1 0 МГц;
-
Канал A (система ФАПЧ): синус, прямоугольник;
-
Канал B (DDS): синус, прямоугольник, треугольник, импульс, Sync, экспонента, шум, DC (пост. смещ.);
-
Вых. уровень (кан А/В): 1 мВпик...10 Впик (50 Ом)/ -127 дБм… + 13 дБм;
-
Внутренний опорный генератор: ±1х10-6;
-
Виды модуляции (кан A) : АМ , ЧМ, ЧМн, ФМн;
-
Функции (кан A): свипировани е (ГКЧ) , пакетный режим (Burst) с функцией непрерывной корректировки фазы;
-
Графический ЖК - диспле й с диагональю 11 см;
-
Интерфейсы: USB, RS-232 (опция: GPIB).
Технические характеристики генератора сигналов высокой частоты АКИП-3417/3:
| Параметр |
Значение |
| ОСНОВНЫЕ ВЫХОДНЫЕ ПАРАМЕТРЫ (КАНАЛ A) |
| Частотный диапазон |
Синус: 25 М Гц ... 30 00 МГц |
| Разрешение |
1 мкГц (≤ 80 МГц) / 1 Гц (> 80 МГц) |
| Погрешность уст. частоты |
±5 х10-6 |
| Выходной уровень |
-90 дБн ... + 13 дБн |
| Разрешение |
0,25 дБ |
| КСВН |
< > |
| Погрешность уст. уровня |
±1 дБ от уст. |
| Выходное сопротивление |
50 Ом |
| Тип разъема |
N |
| ОСНОВНЫЕ ВЫХОДНЫЕ ПАРАМЕТРЫ (КАНАЛ Б) |
| Частотный диапазон |
1 мкГц … 10 МГц |
| Разрешение |
1 мкГц |
| Погрешность уст. частоты |
±1х10-6 (≥ 1 кГц); ±5х10-5 (< > |
| Выходной уровень |
1 мВпик...10 Впик (50 Ом); 2 мВпик…20 Впик (1 МОм) |
| Разрешение |
1 мВпик |
| Погрешность уст. уровня |
±(1% от уст. + 1 мВ) |
| Постоянное смещение |
±5 Впик (50 Ом), ± 10 Впик (1 МОм) |
| Выходное сопротивление |
1 МОм/ 50 Ом |
| Тип разъема |
BNC |
| СПЕКТРАЛЬНАЯ ЧИСТОТА |
| Коэффициент гармоник |
< > |
| Негармон. составляющие |
< > |
| Фазовые шумы |
- 90 дБн ... - 115 дБн |
| МОДУЛЯЦИЯ (КАНАЛ А) |
| Виды модуляции |
ИМ |
| Параметры ИМ |
Имп. Коэф <80 >
Вр. нараст <100
нс, длит. 0,25 с |
| СВИПИРОВАНИЕ/ ГКЧ (КАНАЛ А) |
| Режимы качания |
Лин. по частоте
Лин. по амплитуде |
| Время качания |
1 мс…800 с (лин.), 10 мс … 800 с (лог.) |
| Длительность шага |
50 мс … 10 с |
| ФОРМЫ СИГНАЛА (КАНАЛ B) |
| Тип |
Синус, прямоуг., треуг., импульс, Sync, экспонента, шум, DC (пост. смещ.) |
| Прямоугольник |
Время нарастания: ≤ 50 нс. Скважность: 0,01 … 99,99 % |
| Импульс |
Время нарастания: ≤ 50 нс. Длительность: 200 нс … 20 с |
| Пила |
Симметрия: 0,0 … 100,0 % |
| ОБЩИЕ ДАННЫЕ |
| ЖК-дисплей |
Графический цветной (TFT, диагональ 11 см), 480 х 272 точек |
| Напряжение питания |
220 В (± 22 В), 47~53 Гц |
| Рабочие условия |
0…40°С, 80% |
| Интерфейс |
USB, RS-232 |
| Габаритные размеры |
256 × 123 × 386 мм |
| Масса |
< > |
Комплект поставки АКИП-3417/3
|
№
|
Наименование
|
Количество
|
|
1.
|
Генератор сигналов высокой частоты АКИП-3417/3
|
1
|
|
2.
|
Сетевой шнур
|
1
|
|
3.
|
Соеденительный кабель BNC-BNC
|
1
|
|
4.
|
CD-диск с ПО (по запросу)
|
1
|
|
5.
|
Руководство по эксплуатации
|
1
|
