Генератор сигналов специальной формы AWG-4164

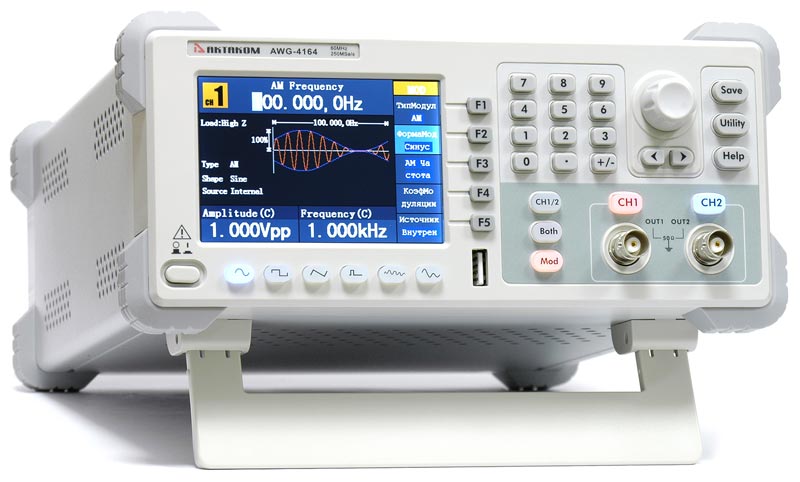

Генератор сигналов специальной формы AWG-4164Вид спередиВид сзадиВид сбоку

  • Генератор сигналов специальной формы AWG-4164

    /images/all/3/14451/big/img_5.jpg

    jijijij

    Генератор сигналов специальной формы AWG-4164

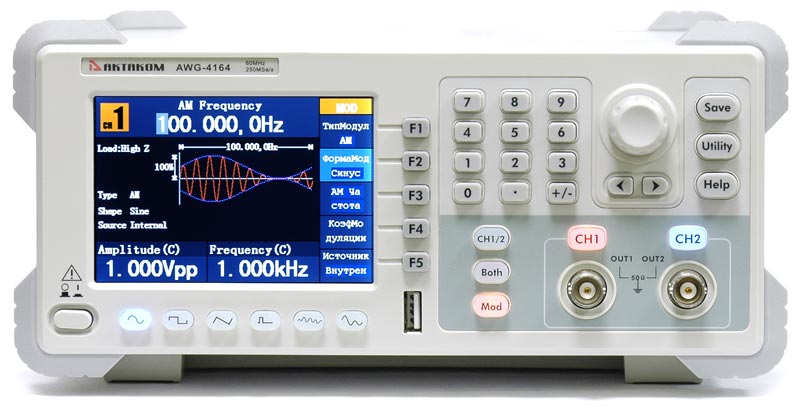

  • Вид спереди

    /images/all/3/14451/big/img_14.jpg

    Вид спереди

    Вид спереди

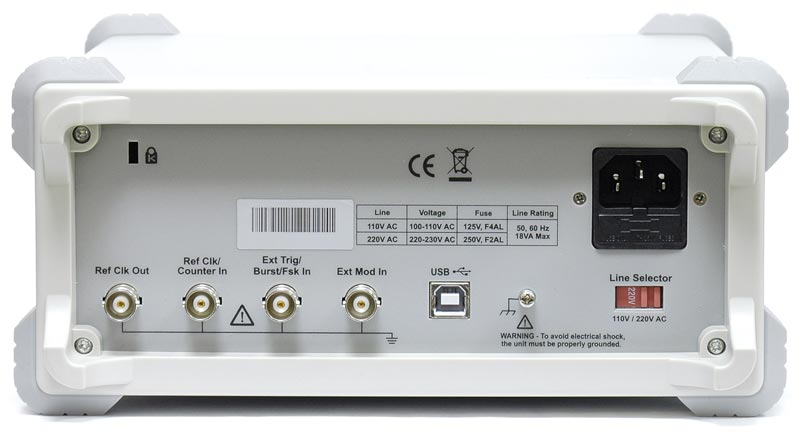

  • Вид сзади

    /images/all/3/14451/big/img_16.jpg

    1

    Вид сзади

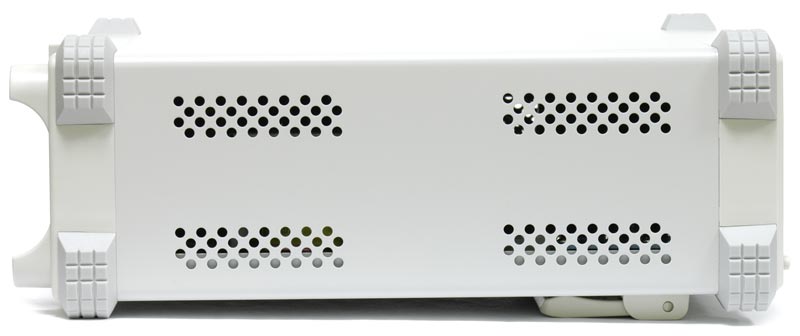

  • Вид сбоку

    /images/all/3/14451/big/img_18.jpg

    1

    Вид сбоку

ЦЕНА: по запросу

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Актаком


Страна производитель: Россия Россия
Артикул: AWG-4164
Гарантия: 2 года
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС 22%. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси, Армении и в Кыргызстан курьерскими службами и транспортными компаниями.

Ярцев Олег
Менеджер по направлению Актаком
Здравствуйте! Меня зовут Ярцев Олег Владимирович.
Я готов ответить на Ваши вопросы по данным товарам. Если Вы хотите оформить заказ или задать вопрос, то можете связаться со мной по телефону или электронной почте.

Телефон: +7 (495) 478-03-00 доб. 132

Моб.: +7 (926) 610-24-16

E-mail: oleg@geo-ndt.ru

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Описание товара:



Генератор AWG-4164- универсальный генератор стандартных (5 форм) и специальной форм сигналов (45 типов). 2 канала. Полоса - 1 мкГц…60 МГц (синус). Дискретизация 300 Мвыб/сек. Макс. количество точек -1 М. Разрешение по вертикали: 14 бит. Амплитуда 1 мВп-п...10 Вп-п (50 Ом). Режимы модуляции АМ, ЧМ, ФМ, ЧМн, ШИМ. Режим качания частоты. Режим пачек импульсов. Частотомер 6 разрядов, 200 МГц. Цветной графический ЖК-дисплей 3,9" (480х320). Интерфейс USB-host, USB -device; RS-232 (опция). Габариты 235 х 110 х 295 мм. Вес 3 кг.





Технические характеристики:



ХарактеристикаЗначение
Максимальная выходная частота

60 МГц
Количество каналов

2
Форма сигнала Стандартные: синусоидальный, прямоугольный, треугольный, импульсный, шумовой;
Специальной формы: всего 45 форм, в т.ч. экспонента нарастание, экспонента спад, sin (x)/x, лесенка
Произвольная (пользовательская) форма

Частотные характеристики
Диапазон синусоидальный
сигнал		 1 мкГц ~ 60 МГц
прямоугольный сигнал 1 мкГц ~ 30 МГц
импульсный сигнал 1 мкГц ~ 15 МГц
пилообразный и треугольный сигнал 1 мкГц ~ 1 МГц
белый шум (Гаусс) полоса 25 МГц (-3дБ)
специальной формы 1 мкГц ~ 10 МГц

Синусоидальный сигнал
Неравномерность АЧХ
(амплитуда 1 Вп-п (4 дБм) относительно 1 кГц)		 ±0.2 дБ (1 мкГц~10 МГц)
±0.3 дБ (10 МГц~25 МГц)
±0.5 дБ (25 МГц~60 МГц)
Коэффициент гармоник (1 Вп-п) <-40 >
Общие гармонические искажения
(10 Гц ~ 20 кГц, 1 Вп-п)		 <0.2%
Фазовый шум
(1 МГц, 1 Вп-п)		 -110 дБн/Гц @ 10 кГц

Прямоугольный сигнал
Время нарастания/спада
(1 кГц, 1 Вп-п)		 < >
Выброс < >
Коэф.заполнения 20% ~ 80% (<1 >
50% (≥1 МГц)
Асимметрия
(<50% >		 1% от периода + 5 нс
Джиттер 300 пс + 100 ppm от периода

Треугольный сигнал
Нелинейность
(1 кГц, 1 Вп-п, 50% симметрия)		 < >
Симметрия 0 ~ 100%

Импульсный сигнал
Длительность импульса 20 нс ~ 1000 кс
Точность установки 10 нс
Время нарастания/спада <12 >
Выброс < >
Джиттер 300 пс + 100 ppm от периода

Специальная и произвольная форма


Максимальное количество точек участвующих в формировании сигнала 2~1 М точек
Вертикальное разрешение 14 бит
Частота дискретизации 300 Мвыб/сек
Время нарастания/спада < >
Джиттер (СКЗ) 6 нс + 30 ppm

Характеристики выхода:

Амплитуда (50 Ом) 1 мВп-п ~ 10 Вп-п  (1 мкГц~25 МГц)
1 мВп-п ~ 5 Вп-п  (25 МГц~60 МГц)
Амплитуда (Высокий импеданс) 1 мВп-п ~ 20 Вп-п  (1 мкГц~25 МГц)
1 мВп-п ~ 10 Вп-п  (25 МГц~60 МГц)
Разрешение по амплитуде 1 мВп-п или 14 бит
Смещение (AC+DC) ±5 В (50 Ом)
±10 В (высокий импеданс)
Точность установки смещения 1 мВ
Выходной импеданс 50 Ом (типично)



AM Модуляция:

Несущая синус
Источник Внутренний/Внешний
Модулирующий сигнал синус, прямоугольный, пила, белый шум, специальной формы
Частота внутреннего модулирующего сигнала 2 мГц ~ 20 кГц
Коэффициент модуляции 0% ~ 100%

ЧМ Модуляция :

Несущая синус
Источник Внутренний/Внешний
Модулирующий сигнал синус, прямоугольный, пила, треугольный, белый шум, специальной формы
Частота внутреннего модулирующего сигнала 2 мГц ~ 20 кГц
Девиация частоты 2 мГц ~ 20 МГц

ФМ Модуляция :

Несущая синус
Источник Внутренний/Внешний
Модулирующий сигнал синус, прямоугольный, пила, треугольный, белый шум, специальной формы
Частота внутреннего модулирующего сигнала 2 мГц ~ 20 кГц
Девиация 0 ~ 180°

Частотная манипуляция:

Несущая синус
Источник Внутренний/Внешний
Модулирующий сигнал прямоугольный с коэффициентом заполнения 50%
Частота внутреннего модулирующего сигнала 2 мГц ~ 100 кГц

ШИМ Модуляция :

Несущая импульс
Источник Внутренний/Внешний
Модулирующий сигнал синус, прямоугольный, пила, треугольный, специальной формы
Частота внутреннего модулирующего сигнала 2 мГц ~ 20 кГц
Ширина девиации 0 нс ~ 200 мксек

Режим свипирования (качания):

Форма синус, прямоугольный, пила
Закон линейный/логарифмический
Направление Вверх/Вниз
Время свипирования 1 мс ~ 500 с + 0.1%
Источник запуска Ручной, внешний, внутренний

Режим пачек импульсов:

Форма синус, прямоугольный, пила, треугольный, специальной формы
Тип Количество импульсов: 1 ~ 50 000 , непрерывный, стробированный
Начальная/Конечная фаза -360° ~ 360°
Время стояния (10 мс ~ 500 с) ± 1%
Стробированный запуск Внешний запуск
Источник запуска Ручной, внешний, внутренний



Частотомер:

Функции Измерение частоты, периода, длительности положительного импульса, коэффициента заполнения
Частотный диапазон Один канал: 100 мГц~200 МГц
немодулированный сигнал
Разрешение 6 разрядов
DC связь DC ±1,5 В DC
100 мГц...100 МГц 250 мВп-п~5 Вп-п (DC+AC)
100 МГц...200 МГц 450 мВп-п~3 Вп-п (DC+AC)
AC связь 100 мГц...100 МГц 250 мВп-п~5 Вп-п
100 МГц...200 МГц 450 мВп-п~4 Вп-п
Измерение длительности импульса и коэффициента заполнения 1 Гц...10 МГц 250 мВп-п~5 Вп-п
Параметры входа Входной импеданс 1 МОм
Связь AC, DC
ФВЧ Вкл/Выкл
Чувствительность низкая, средняя, высокая
Диапазон уровня запуска ±2,5 В

Входы/выходы:

Вход внешней модуляции Диапазон входных частот DC~20 кГц
Диапазон входных напряжений ±5 Вп-п
Входной импеданс 10 кОм, типичное
Вход внешнего запуска Уровень TTL
Фронт нарастающий или спадающий (по выбору)
Длительность импульса >100 нс
Задержка запуска 0 нс~60 с
Вход внешнего тактирования Импеданс 1 кОм, AC связь
Входное напряжение 100 мВп-п~5 Вп-п
Частота 10 МГц±9 кГц
Выход внешнего тактирования Импеданс 50 кОм, AC связь
Амплитуда 3,3 Вп-п, доступно 1 МОм
Вход частотомера
(используется разъем
Входа внешнего тактирования)		 DC связь ±1,5 В DC (DC)
250 мВп-п~5 Вп-п (DC+AC) 100 мГц...100 МГц
450 мВп-п~3 Вп-п (DC+AC) 100 МГц...200 МГц
AC связь 250 мВп-п~5 Вп-п 1 Гц...100 МГц
450 мВп-п~4 Вп-п 100 МГц...200 МГц
Связь между каналами,
копирование каналов		 Девиация фазы 0° ~ 360°



Основные характеристики:

Тип дисплея Жидкокристаллический, 3.9" TFT, 480 х 320, 65536 цветов
Питание 100~240 В АСскз，50/60 Гц, CATII
Интерфейс USB устройство, USB host
Потребляемая мощность не более 18 Вт
Рабочая температура 0°C...40°C
Габаритные размеры 235 х 110 х 295 мм
Вес

3 кг





Комплект поставки:



  • прибор
  • сетевой кабель
  • USB кабель для подключения к ПК
  • руководство по эксплуатации (краткая инструкция)
