Генератор сигналов специальной формы AWG-4165

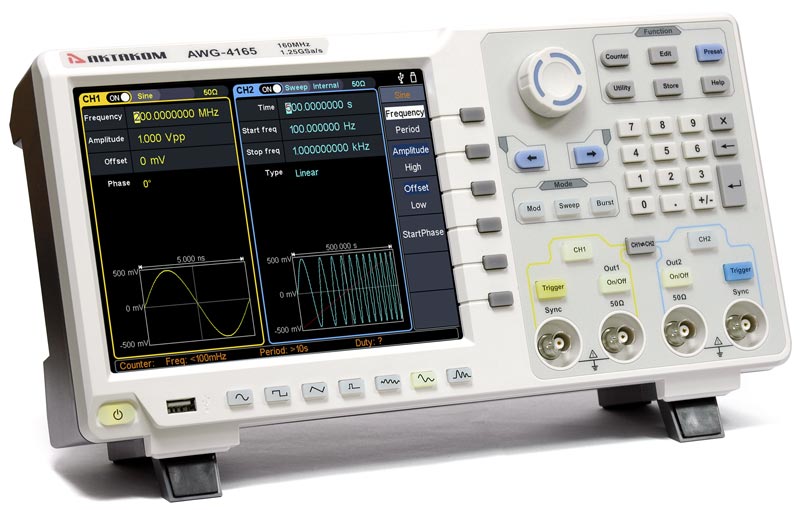

  • Генератор сигналов специальной формы AWG-4165

    /images/all/3/15002/big/img_5.jpg

    jijijij

    Генератор сигналов специальной формы AWG-4165

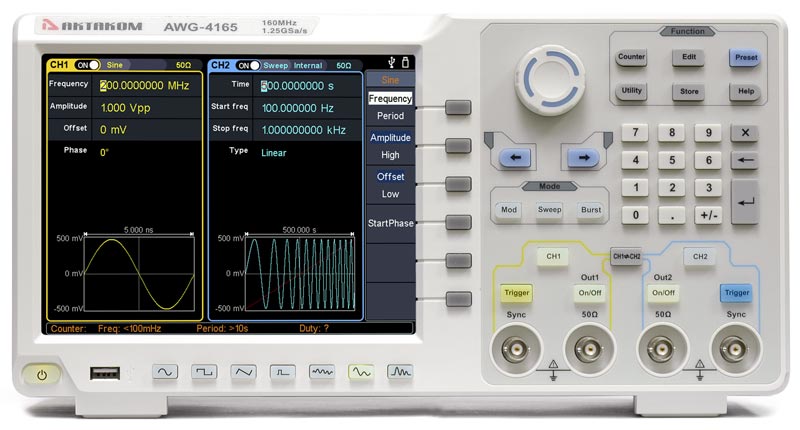

  • AWG-4165 вид спереди

    /images/all/3/15002/big/img_14.jpg

    AWG-4165 вид спереди

    AWG-4165 вид спереди

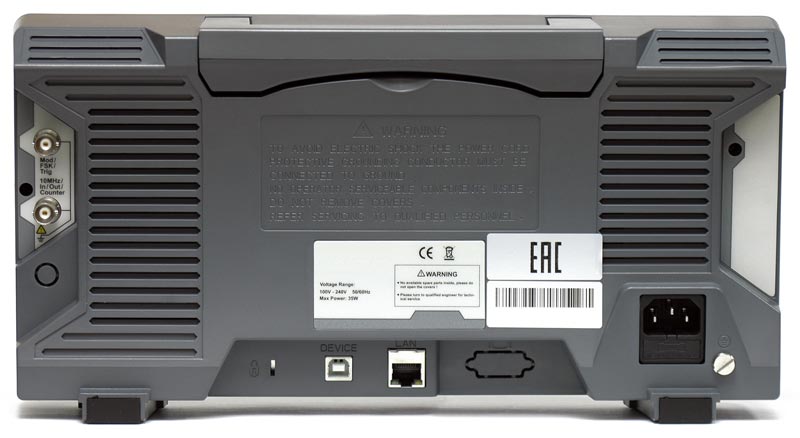

  • AWG-4165 вид сзади

    /images/all/3/15002/big/img_16.jpg

    1

    AWG-4165 вид сзади

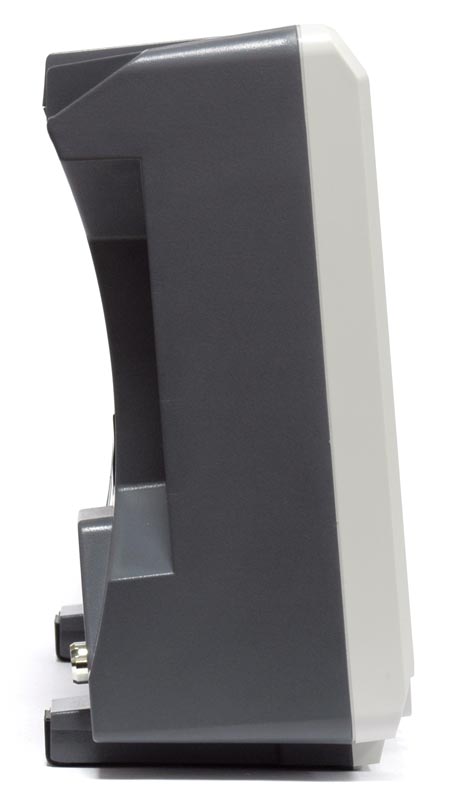

  • AWG-4165 вид сбоку

    /images/all/3/15002/big/img_18.jpg

    1

    AWG-4165 вид сбоку

ЦЕНА: 92 868 руб.

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Актаком


Страна производитель: Россия Россия

Гарантия: 1 год
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Ярцев Олег
Менеджер по направлению Актаком
Здравствуйте! Меня зовут Ярцев Олег.
Я готов ответить на Ваши вопросы по данным товарам. Если Вы хотите оформить заказ или задать вопрос, то можете связаться со мной по телефону или электронной почте.

Телефон: +7 (495) 988-79-77 доб. 132

Моб.: +7 (926) 610-24-16

E-mail: oleg@geo-ndt.ru

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Описание генератора AWG-4165:

Генератор сигналов специальной формы АКТАКОМ AWG-4165 обеспечивает большое количество генерируемых форм сигнала и типов модуляции, что в сочетании с высокой функциональностью и невысокой ценой делают генератор сигналов AWG-4165 оптимальным выбором для широкого круга измерительных задач в сферах разработки и тестирования электронных устройств, научных исследований, образования.

Генератор сигналов специальной формы АКТАКОМ AWG-4165 построен с использованием технологии прямого цифрового синтеза (DDS), что обеспечивает ему высокое разрешение по частоте, высокую стабильность и малый дрейф.





Технические характеристики:



Максимальная выходная частота 80 МГц (AWG-4085)
100 МГц (AWG-4115)
160 МГц (AWG-4165)
200 МГц (AWG-4205)
250 МГц (AWG-4255)
Количество каналов 2
Частота дискретизации 1,25 Гвыб/сек
Вертикальное разрешение 14 бит
Форма сигнала Стандартные: синусоидальный, прямоугольный, треугольный, импульсный, белый шум
Встроенные специальной формы 152 типа
Произвольная форма
Гармоники

Частотные характеристики

Диапазон синусоидальный сигнал 1 мкГц ... 80 МГц (AWG-4085)
1 мкГц ... 100 МГц (AWG-4115)
1 мкГц ... 160 МГц (AWG-4165)
1 мкГц ... 200 МГц (AWG-4205)
1 мкГц ... 250 МГц (AWG-4255)
прямоугольный сигнал 1 мкГц ... 50 МГц (AWG-4165, AWG-4205, AWG-4165)
1 мкГц ... 40 МГц (AWG-4115)
1 мкГц ... 30 МГц (AWG-4085)
импульсный сигнал 1 мкГц ... 25 МГц
пилообразный сигнал 1 мкГц ... 5 МГц
гармоники 1 мкГц ... 40 МГц (AWG-4085)
1 мкГц ... 50 МГц (AWG-4115)
1 мкГц ... 80 МГц (AWG-4165)
1 мкГц ... 100 МГц (AWG-4205)
1 мкГц ... 125 МГц (AWG-4255)
белый шум 120 МГц (-3 дБ, тип.)
встроенные формы 1 мкГц ... 15 МГц
произвооьная форма 1 мкГц ... 50 МГц
Разрешение по частоте 1 мкГц
Точность установки (18°C ... 28°C) ±1 ppm

Синусоидальный сигнал

Коэффициент гармоник ≤-65 дБн (DC ~ 1 МГц)
≤-60 дБн (>1 МГц ~ 10 МГц)
≤-50 дБн (>10 МГц ~ 120 МГц)
≤-45 дБн (>120 МГц)
Общие гармонические искажения <0.05% >
Негармонические искажения (типичное, 0 дБм) <-70 >
<-70 > 10 МГц)
Фазовый шум (типичное, 0 дБм) -110 дБн/Гц @ 10 кГц (10 МГц)

Прямоугольный сигнал

Время нарастания / спада ≤ 5 нс
Выброс ≤ 3 %
Коэффициент заполнения 50%
Джиттер (скз) 300 пс + 100 ppm

Треугольный сигнал

Симмметрия 0 ... 100%
Линейность (типичное, 1 кГц, 1 Впп, 50% симметрия) ≤1%

Импульсный сигнал

Длительность 12 нс ... 996875 с
Время нарастания / спада ≤ 7 нс
Выброс <3%
Джиттер (скз) 300 пс + 100 ppm

Гармоники

Порядок гармоник ≤ 16
Тип гармоники четная, нечетная, все, пользовательская
Амплитуда / Фаза может задаваться для каждой гармоники

Пользовательская (произвольная) форма

Количество точек участвующих в формировании сигнала 2...1 М точек
Вертикальное разрешение 14 бит
Время нарастания / спада <7 >
Джиттер (скз) 3 нс

Амплитуда

Амплитуда (50 Ом) 1 мВп-п -10 Вп-п (≤ 40 МГц)
1 мВп-п -5 Вп-п (> 40 МГц ~ 80 МГц)
1 мВп-п -2,5 Вп-п (> 80 МГц ~ 120 МГц)
1 мВп-п -1 Вп-п (> 120 МГц ~ 250 МГц)
Амплитуда (выс. импеданс) 2 мВп-п -20 Вп-п (≤ 40 МГц)
2 мВп-п -10 Вп-п (> 40 МГц ~ 80 МГц)
2 мВп-п -5 Вп-п (> 80 МГц ~ 120 МГц)
2 мВп-п -2,5 Вп-п (> 120 МГц ~ 250 МГц)
Вертикальное разрешение 1 мВп-п или 4 разряда
Точность (1 кГц, синус, DC смещение = 0) ±(1 %+1 мВп-п)

DC смещение

Диапазон (DC) ±5 Впик - амплитуда Впп/2 (50 Ом)
±10 Впик - амплитуда Впп/2 (высокий импеданс)
Погрешность ±(1% + 1 мВ + амплитуда Впп *0,5%)
Разрешение 1 мВп-п или 4 разряда

Модуляция

Тип модуляции АМ, ЧМ, ФМ, ШИМ, ЧМн (ЧМн, 3ЧМн, 4ЧМн), АМн (ОМн, АМн), ФМн (ФМн, бинарная ФМн)

AM Модуляция

Несущая синус, прямоугольный, пила, треугольный, специальной (кроме DC)
Источник Внутренний / Внешний
Модулирующий сигнал синус, прямоугольный, пила, белый шум, специальной формы
Коэффициент модуляции 0% ... 100%
Частота модуляции 2 мГц ... 100 кГц

ЧМ Модуляция

Несущая синус, прямоугольный, пила, специальной (кроме DC)
Источник Внутренний / Внешний
Модулирующий сигнал синус, прямоугольный, пила, белый шум, специальной формы
Частота модуляции 2 мГц ... 100 кГц

ФМ Модуляция

Несущая синус, прямоугольный, пила, специальной (кроме DC)
Источник Внутренний / Внешний
Модулирующий сигнал синус, прямоугольный, пила, белый шум, специальной формы
Девиация 0 ... 180°
Частота модуляции 2 мГц ... 100 кГц

Частотная манипуляция (ЧМн, 3ЧМн, 4ЧМн)

Несущая синус, прямоугольный, пила, специальной (кроме DC)
Источник Внутренний / Внешний
Форма модулирующего сигнала меандр (50% скважность)
Частота переключения ЧМн 2 мГц ... 1 МГц

Фазовая манипуляция (ФМн, бинарная ФМн)

Несущая синус, прямоугольный, пила, специальной (кроме DC)
Источник Внутренний / Внешний (ФМн) ; Внутренний (бинарная ФМн)
Форма модулирующего сигнала меандр (50% скважность)
Частота переключения 2 мГц ... 1 МГц

Амплитудная манипуляция (АМн, ОМн)

Несущая синус, прямоугольный, пила, специальной (кроме DC)
Источник Внутренний / Внешний (АМн); Внутренний (ОМн)
Форма модулирующего сигнала меандр (50% скважность)
Частота переключения 2 мГц ... 1 МГц

ШИМ модуляция

Несущая импульсный
Источник Внутренний / Внешний
Модулирующий сигнал синус, прямоугольный, пила, белый шум, специальной формы
Девиация 0%... 100%
Частота модуляции 2 мГц ... 100 кГц

Режим свипирования

Тип свипирования по частоте
Интервал свипирования 1 мс ... 500 с ± 1%
Закон линейный / логарифмический
Источник запуска Ручной, внешний, внутренний

Режим пачек импульсов

Форма синус, прямоугольный, пила, треугольный, импульсный, специальной (кроме DC)
Период 10 нс ... 500 с
Количество импульсов 1 ... 50000
Источник запуска внешний

Частотомер

Частотный диапазон 100 мГц ... 350 МГц
Разрешение по частоте 7 разрядов
Измеряемые параметры частота, длительность положительного и отрицательного импульса, коэф. заполнения положительного и отрицательного импульса

Основные характеристики

Тип дисплея Сенсорный, ЖК, 8", 800 х 600
Интерфейс USB device, USB host, LAN
Входы / Выходы Частотомер, Вход внешней модуляции, Вход внешнего запуска, Вход/Выход опорного генератора
Питание 100...240 В АС скз, 45...65 Гц
Рабочая температура 0...40 °C
Габаритные размеры 340 x 177 x 90 мм
Масса 2,5 кг





Комплект поставки:

  • Генератор
  • Кабель питания
  • Кабель USB
  • Кабель BNC
