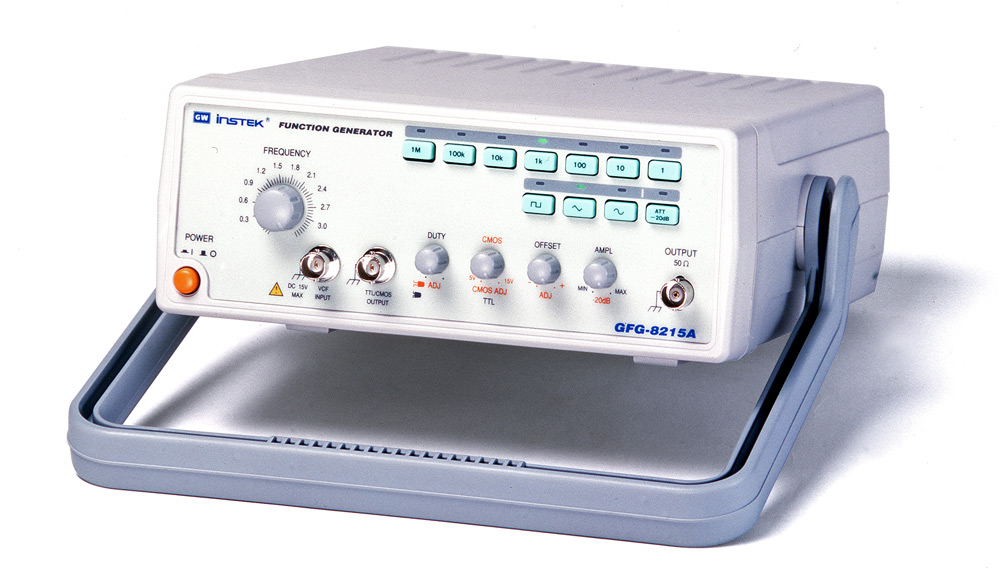

Генератор сигналов специальной формы GFG-8215A

  • Генератор сигналов специальной формы GFG-8215A

    /images/all/3/13419/big/img_5.jpg

    jijijij

    Генератор сигналов специальной формы GFG-8215A

ЦЕНА: 14 580 руб.

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
GW Instek


Страна производитель: Тайвань Тайвань

Гарантия: 1 год
Внесен в Госреестр СИ. Поверка дополнительно
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Краткие характеристики GFG-8215A:



  • Частотный диапазон 0,3 Гц ... 3 МГц

  • Форма сигнала: синус, треугольник, прямоугольник

  • Регулировка асимметрии формы сигнала

  • Добавление постоянного смещения

  • 2-ступенчатый аттенюатор (-20 дБ x 2) с плавной регулировкой

  • Функция внешнего управления частотой

  • Регулируемый ТТЛ/КМОП-выход



Технические характеристики GFG-8215A:



ХАРАКТЕРИСТИКИ

ПАРАМЕТРЫ

ЗНАЧЕНИЯ

ОСНОВНЫЕ ВЫХОДНЫЕ ПАРАМЕТРЫ

Частотный диапазон

0,3 Гц … 3 МГц (7 диапазонов)

Погрешность установки

±(5% + 1 Гц)

Амплитуда

> 10 В (на 50 Ом)

Выходное сопротивление

50 Ом

Аттенюатор

2х(минус 20 дБ ± 1 дБ) с плавной регулировкой

Постоянное смещение

±5 В (на 50 Ом)

Асимметрия формы

0,2…0,8 (1 МГц) - плавно регулируется

Дисплей

6-разрядный, СД-индикаторы

СИНУСОИДАЛЬНЫЙ СИГНАЛ

Коэффициент гармоник

£ 1,2% при максимальной амплитуде (0,3 Гц…200 кГц), £ 35 дБ (200 кГц...3 МГц)

Неравномерность

£ 0,3 дБ, (0,3 Гц … 300 кГц), £ 0,5 дБ, (300 кГц…3 МГц)

ПРЯМОУГОЛЬНЫЙ СИГНАЛ

Асимметрия импульсов

±2% (0,3 Гц…100 кГц)

Время нарастания/спада

£ 100 нс (макс. уровень,50 Ом)

КМОП-ВЫХОД

Выходной уровень

От (4 ±1)В до (14,5 ±0,5)В с плавной регулировкой

Время нарастания / спада

£ 120 нс

ТТЛ-ВЫХОД

Выходной уровень

³ 3 В

Коэффициент нагрузки

20 ТТЛ-элементов

Время нарастания/спада

£ 25 нс

ВНЕШНЕЕ УПРАВЛЕНИЕ ЧАСТОТОЙ

Входное напряжение

0…(10 ±1)В

Входное сопротивление

10 кОм

ОБЩИЕ ДАННЫЕ

Напряжение питания

115 В / 230 В±15%, 50 / 60 Гц

Габаритные размеры

251 x 91 x 291 мм

Масса

Приблизительно 2 кг
