Новый стандарт ВЧ анализаторов цепей по скорости, точностии универсальности

• Широкий динамический диапазон: >123 дБ на измерительном порте (тип. значение)
• Низкий уровень зашумленности графика: < >
• Высокие скорости измерения: время измерения 39 мс (полная 2-портовая калибровка, 1601 точка)
• Мощные средства анализа и коррекции ошибок
• Опции диапазона частот: от 9 кГц/100 кГц или 300 кГц (с тройниками смещения) до 4,5 ГГц/6,5 ГГц/8,5 ГГц/14 ГГц/20 ГГц
• Встроенный язык Visual Basic for Application (VBA)

Улучшенные основные свойства

• Расширенный до 9 кГц частотный диапазон соответствует требованиям испытаний компонентов на электромагнитную совместимость и потребностям измерения в широком диапазоне частот
• Опции со встроенными тройниками смещения упрощают измерение параметров усилителей
• Широкий диапазон изменения мощности, достигающий 65 дБ
• Широкий динамический диапазон (> 123 дБ) обеспечивает точное измерение параметров режекторных фильтров с высоким коэффициентом подавления
• Вспомогательные порты позволяют одновременно проводить измерения напряжения постоянного тока
• Операционная система Windows® XP обеспечивает удобство и простоту использования

Сохраненные основные свойства

• Быстрое одновременное измерение всех трактов распространения сигнала многопортовых устройств с использованием 4 встроенных портов E5071C или внешних 16:портовых измерительных блоков
• Измерение дифференциальных и обычных характеристик при использовании S:параметров смешанного режима
• Встроенный язык Visual Basic for Application (VBA) обеспечивает удобный и быстрый анализ результатов измерений
• Программа оперативной помощи установки параметров измерения (MWA) предлагает простую установку многопортовой измерительной системы
• Измерение со смещением частоты обеспечивает расширенные возможности определения параметров смесителей и гармоник
• Анализ во временной области увеличивает точность определения характеристик

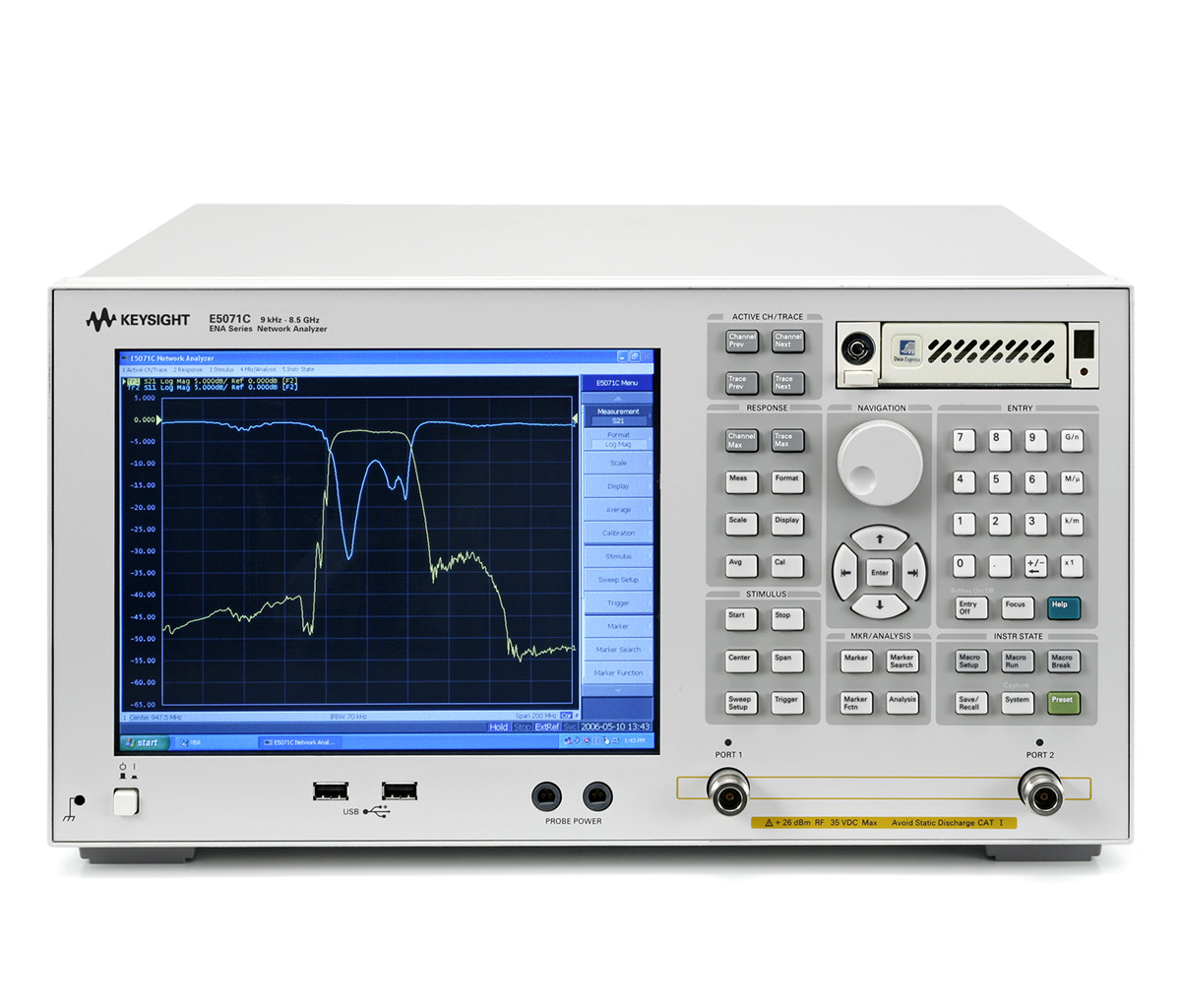

• Более 10 усовершенствованных методов калибровки устраняют погрешности и повышают точность измерения Анализатор цепей E5071C серии ENA компании Agilent является предcтавителем следующего поколения ВЧ анализаторов цепей. Построенные на основе 40-летнего опыта и достижений компании Agilent в области анализа цепей, эти анализаторы устанавливают новые стандарты по скорости, точности и универсальности.

Усовершенствованная архитектура для многопортовых измерений

• Число встроенных измерительных портов: 2 или 4
• Число измерительных каналов: до 36 в одном состоянии прибора. В каждом канале независимо устанавливаются перечень частот, калибровочные данные, измеряемые параметры, расположение графиков, условия запуска и параметры допускового контроля. Каждый измерительный канал может восприниматься как независимый анализатор цепей. Такая многоканальность экономит время на переключение состояний прибора при последовательных измерениях.
• Число экранных окон: до 36 одновременно. Оператор имеет возможность выбрать заранее определенное размещение, пользуясь либо программируемыми клавишами, либо выпадающими меню, либо командами SCPI/COM.
• Число графиков в одном окне: до 16
• Число точек измерения на график: до 20001 точки измерения на график.

Специализированные измерения параметров ВЧ устройств, применяемых в беспроводных микротелефонных трубках

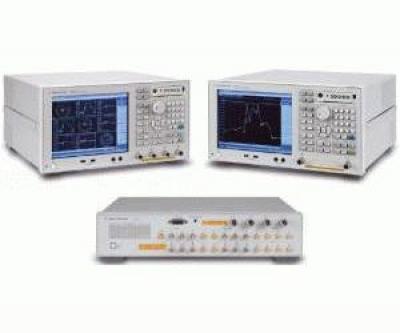

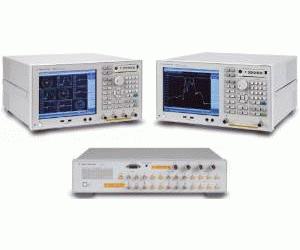

• E5071C с многопортовым измерительным блоком Е5091А обеспечивает идеальное решение задачи испытаний модулей антенных переключателей, входящих в состав мобильных телефонов, как правило, модулей с балансными портами. Измерительный блок выпускается с 9 или 16 портами и управляется как будто это не отдельный измерительный блок, а часть анализатора.
• Обладая 36 измерительными каналами, в каждом из которых может измеряться до 9 параметров, измерительная система из E5071C и многопортового измерительного блока позволяет измерять при одном подключении и одной настройке параметры всех путей распространения, важных для испытания модулей антенных переключателей.
• Функции многопортовых и балансных измерений, делают E5071C признанным мощным средством для производства комплектующих беспроводных телефонов.

Широкие возможности измерения и анализа для определения характеристик разрабатываемых изделий

• Широкий выбор типов свипирования, таких как свипирование по мощности (до 65 дБ), линейное и логарифмическое свипирование (от 9 кГц до 20 ГГц), допускают одновременное измерение параметров в разных диапазонах частот
• Гибкие возможности отображения помогают проверять устройства с различных точек зрения и сокращать время цикла разработки. • Анализ во временной области и функция временной селекции обеспечивают наиболее полное исследование распространения сигналов. Имеется возможность удалить ненужные отклики из результатов измерения и выделить истинную реакцию устройства в реальном времени.
• Встроенные макросы языка VBA и функции анализа позволяют быстро и легко проводить постобработку результатов. Измеренные данные можно легко вводить в САПР, такие как Advanced Design System (ADS) компании Agilent, используя файлы в форматах touchstone для 2-, 3- и 4-портовых устройств. Эта функция позволяет быстро ввести результаты измерения в программу моделирования с целью исправления технических решений, ускоряя проверку качества проектирования. Кроме того, к встроенному языку VBA добавлена библиотека математических функций для выполнения операций с комплексными числами.
• Объединение E5071C и ADS позволяет оценивать электронные устройства и ВЧ схемы с разных точек зрения. ADS предлагает различные виды моделей цепей, таких как коаксиальные соединители и микрополосковые линии. ADS имеет также множество практичных инструментов.
• E5071C обладает превосходными возможностями подключения к ADS, оторая значительно повышает эффективность процессов измерения и моделирования. ADS имеет графический интерфейс пользователя (GUI), называемый средством управления соединениями (Connection Manager), который упрощает получение данных измерений непосредственно из E5071C.

 Автоматизированные испытания

• Превосходные измерительные характеристики E5071C повышают качество измерений, увеличивают повторяемость результатов, ускоряют измерения
• Язык Visual Basic® for Application (VBA) поставляется вместе с E5071C и обеспечивает гибкость испытательных программ, существенно уменьшая при этом время разработки программ и методик испытаний
• Широкий выбор возможностей подключения: интерфейсы GPIB, LAN, USB и манипулятора в станд. комплектации)
• Программа оперативной помощи установки параметров

 Ручной режим работы

• Большой ЖК экран обеспечивает четкое отображение графиков в нескольких окнах
• Сенсорный экран упрощает интерактивные действия и снижает вероятность ошибки в процессе настройки фильтров или дуплексеров при производстве.
• Предусмотрены специализированные клавиши для выбора и развертывания на весь экран окна или графика.

Мощные встроенные функции анализа решают самые сложные измерительные задачи

• Программа моделирования устройств подключения обеспечивает высокоскоростное и точное балансное преобразование внутри E5071C
• Алгоритм преобразования совместим с системой балансных измерений прибора N4444A компании Agilent, который является проверенным во многих отраслях решением. Возможность измерения S-параметров смешанного режима для точного определения характеристик компонентов.
• Определение характеристик компонентов с согласующими цепями
• Определение характеристик не 50:омных компонентов. Возможность измерения 75:омных компонентов с импедансом портов 75 Ом при помощи переходов от 50 Ом к 75 Ом с минимальными потерями.

Расширенные возможности по измерению параметров смесителей

• E5071C оснащен режимом смещения частоты, в котором происходит свипирование со смещением частоты, управление внешним источником сигнала и измерение с фиксированной ПЧ/частотой сигнала
• Два метода калибровки: векторная калибровка, корректирующая недостаточную направленность, согласование в источнике, согласование в нагрузке и собственный ноль отражения на каждом измерительном порте при помощи калиброванного смесителя с функцией компенсации удаления цепи. Скалярная калибровка обеспечивает наиболее точные измерения потерь/усиления преобразования за счёт коррекции рассогласования как на входном, так и на выходном порте.

Электронная калибровка

• E5071C поддерживают 2- и 4-портовые модули электронной калибровки (ECal) компании Agilent. Модуль ECal может управляться E5071C через интерфейс USB без внешнего ПК.
• Функция электронной калибровки (ECal), определенной пользователем, позволяет проводить ее с применением адаптеров (переходов), что очень существенно повышает эффективность калибровки в случае смешанных типов соединителей.
• В E5071C заложены 2- 3- и 4-портовые калибровки, позволяющие повысить точность измерения параметров многопортовых устройств.
• Методы калибровки типа TRL/LRM являются полезными при измерениях параметров некоаксиальных устройств. В E5071C калибровки типа TRL/LRM распространены на 3- и 4-портовые измерения с коррекцей ошибок, которые позволяют с высокой точностью измерять параметры некоаксиальных многопортовых устройств.
• Кроме того, E5071C поддерживает калибровку волноводов. Для этого рекомендуется использовать комплекты калибровочных мер компании Maury Microwave.
• Калибровочные коэффициенты могут быть легко считаны и записаны с помощью программируемых команд. Эта функция позволяет пользователю применить для E5071C свою собственную коррекцию ошибок.

Функции защиты данных

• Когда E5071C не находится в защищенной зоне, для защиты конфиденциальных данных используется съемный НЖМД.
• E5071C может запретить доступ к информации НЖМД по локальной сети, либо с использованием USB-совместимых запоминающих устройств.
• Кроме того, функция гашения частотных параметров позволяет полностью скрыть отображаемые значения частоты.

Управление прибором

• Возможность управления E5071C по локальной сети с помощью web: браузера, поддерживающего технологию Java™
• Возможность использования программы IntuiLink для удобного управления и пересылки данных в ПК.
• В дополнение к встроенным средствам автоматизации с помощью SCPI или COM в среде VBA, E5071C может управляться от ПК с применением наиболее удобного для пользователя языка программирования и метода, такого как Socket или SICL через LAN или SICL через GPIB. Более того, интерфейс USB (USBTMC) обеспечивает наиболее простое соединение анализатора ENA и ПК с помощью кабеля USB.

Основные технические характеристики
