Анализатор логический LAP-F1404M

Артикул: LAP-F1404M

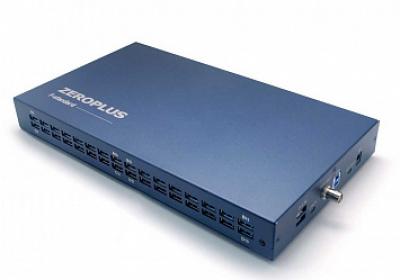

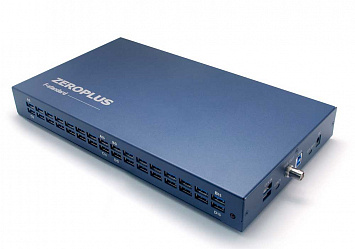

  • Анализатор логический LAP-F1404M

    images/all/3/16375/big/img_5.jpg

    jijijij

    Анализатор логический LAP-F1404M

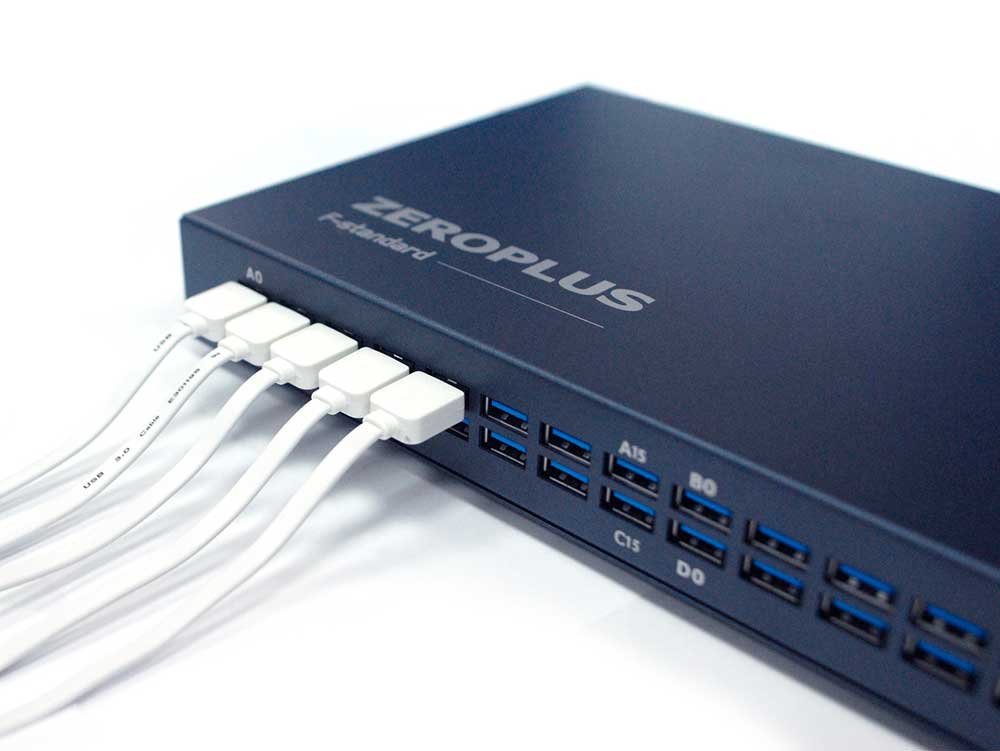

  • Анализатор логический LAP-F1404M

    images/all/3/16375/big/img_14.jpg

    Анализатор логический LAP-F1404M

    Анализатор логический LAP-F1404M

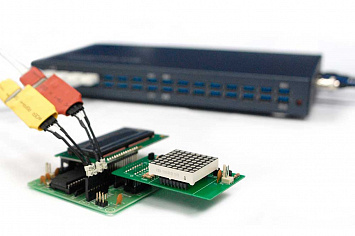

  • Анализатор логический LAP-F1404M

    images/all/3/16375/big/img_16.jpg

    1

    Анализатор логический LAP-F1404M

ЦЕНА: по запросу

Бесплатная доставка
Гарантия: 2 года
Версия для печати
ПРОИЗВОДИТЕЛЬ:
Zeroplus


Страна производитель: Тайвань Тайвань
Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Осуществляем доставку по России, Казахстану и Беларуси курьерскими службами и транспортными компаниями.

Более подробную информацию можно получить у наших менеджеров.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.


ОПИСАНИЕ
ОТЗЫВЫ (0)
ЗАДАТЬ ВОПРОС

Эта модель имеет 40 каналов и имеет 4 Мб памяти на канал



Детали



Эти логические анализаторы серии LAP-F1 представляют собой многоцелевые и основанные на ПК логические анализаторы, которые обеспечивают высокую частоту дискретизации, большое количество каналов и глубокое количество каналов в одном приборе.



Общие сведения



Все логические анализаторы серии LAP-F1 работают в версиях 32 и 64 бит. Кроме того, аппаратное обеспечение внутри этого анализатора имеет высокопроизводительный FPGA-чип Xilinx и эксклюзивные активные зонды, которые повышают точность и стабильность выборки. Расширенная библиотека протоколов состоит из не менее 110 протокольных декодеров. Все устройства могут быть расширены дополнительными функциями, такими как прямая передача данных на компьютер, сложение каналов и возможность декодирования eMMC. Кроме того, для быстрой передачи данных доступно соединение USB 3.0.



Пользовательский интерфейс



Пользовательский интерфейс программного обеспечения серии LAP-F1 похож на интерфейс серии LAP-C, так как он также позволяет легко отлаживать, но выглядит черным, современным. Доступ ко всем функциям осуществляется из главного меню, а также можно вводить избранные функции непосредственно из настраиваемой панели значков прямого доступа. Знакомые настройки канала и триггера занимают левую часть свойства экрана, а справа панель управления облегчает доступ к наиболее распространенным параметрам сбора. Нижняя часть экрана дает доступ к окнам дополнительного анализа. Изображение пользовательского интерфейса показано ниже.





Технические характеристики:





LAP-F1404M



Канал

40

Памяти

4 МБ

Операционная система

Windows8.1 (рекомендуется)/Windows7 32-бит или 64bit

Передачи

USB3.0 (2.0 совместимый)

Частота дискретизации

1 ГГц: внутренний (синхронизации)-Макс.; 200 мГц (Dual-edge): Внешний (состояние)-Макс.



Триггер



Триггер каналов

32 (каналы делятся на 2 группы; или запуска между 1st Group (32CH.) и 2nd (8/32CH.) возможно)

Триггер события

Узор/EDGE/импульсно-ширина/интервал (время)

Задержка запуска

Да

Триггер последовательность уровни

256

Триггер пройти

1 ~ 65,535

Триггер напряжения

4 одновременных уровни-1 для каждого из 4 порта

Вспомогательный курсоры

250

Оборудования триггеры

Я2C, я2S, SPI, svid, UART, CAN2.0B

Emmc5.1/SD3.0 триггер

4 CH. могут быть вызваны/sampled/декодируются в 2 ГГц в стандартной версии; видеть специальная функция для полной поддержки



Специальные функции



Канал складной

LAP-F1 предлагает возможность сосредоточиться общий объем памяти на ограниченное количество каналов. пример с помощью 64CH. модель с 4 МБ/CH: включить только 32CH. использовать 8 МБ/CH, включить только 16CH. использовать 16 МБ/CH., включить только 8CH. использовать 32 МБ/CH. и т. д. пожалуйста, задавайте вопросы для более подробной информации о конкретных моделях.

EMMc5.1/SD3.0 (опция)

Получить специальные EMMC-зонды и разблокировать 32CH. для 2 ГГц выборки до полного триггер и декодировать все сигналы eMMC5.1/SD3.0. Как EMMC только имеет 11 сигналы остальные сигналы могут быть использованы для других высокоскоростных приобретений.

Долгое время записи (опция)

Эта функция используется для потоковой передачи образцов непосредственно на диск. до 64 каналов могут передаваться в среднем на 300 МБ/с. с помощью USB3.0.The долгое время записи функция может быть использована для получения сигналов от 7 часов и до месяца в зависимости от выборки настройки.



Функции программного обеспечения



Языки

Английский и китайский (традиционный/Упрощенный)

Масштабирование и панорамирование

2 курсор режимов

Сигналы и UI настройки

Изменить внешний вид каналов, меню, следы, Windows и т. д.

Состояние список и вид сигнала

Присутствует образцы как список 1 s и 0 s или как сигнала

DSO соединения

Подключения и импорт сигналов от DSO

Файлы сравнение

Сравните 2 файлы, чтобы быстро увидеть, где и как они отличаются

Навигатор

Быстро перейдите к далекой части сигнала

Памяти просматривать

Увидеть, что памяти выглядит как; что чтения/написано к которому адрес

Список Пакетов

Обзор все пакеты в списке форма

Статистика

Вид таблицы числа периодов, периодов, которые удовлетворяют условий и т. д.

В режиме реального времени Сигнал активности

Live View зонда активности

Протокол декодеры

Более 110 бесплатных встроенный протокол декодеры-видеть частичный список вправо

Фазы ошибки

≪3ns

Мощность

AC (В): 100 ~ 240 В 50/60 Гц; DC (выход): 9 В/5.55A

Размеры

322 мм * 180 мм * 38 мм

Сертификаты

CE
