Назначение анализатора LAP-C

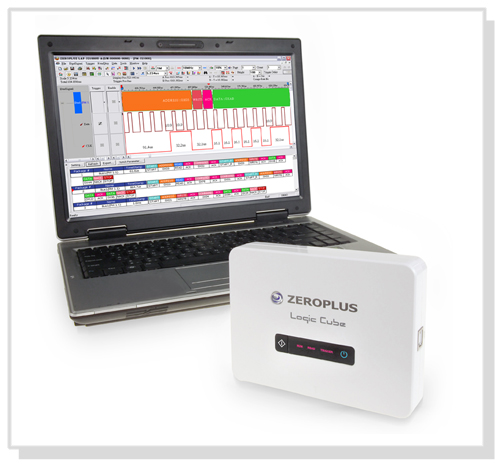

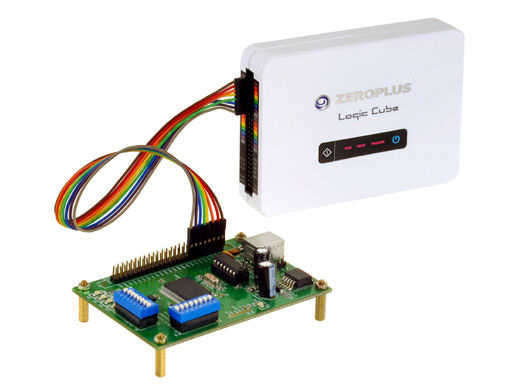

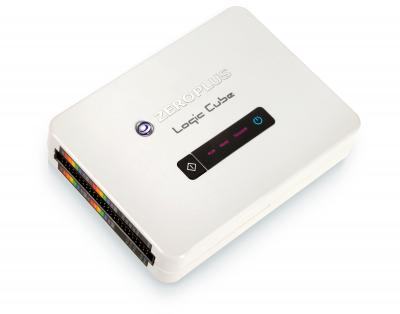

Модель LAP-C представляет собой логический анализатор под управлением компьютера через интерфейс USB. Программное обеспечение поставляемое в комплекте с логическим анализатором совместимо с большинством известных операционных семейства Windows: 2000, XP, Vista, Win 7.
Особенности анализатора LAP-C
Количество каналов: 32 канала
Тактовая частота до 100 МГц
Измерение, декодирование и анализ сигналов: I2C, UART, SPI, 1-WIRE, SSI, HDQ, CAN, MICROWIRE, I2S, PS/2, Lin Bus и др. (до 30 протоколов бесплатно, свыше 30 - опция), смешанных сигналов с тактовой частотой до 100 МГц
Память на канал: 32 кбит, до 8 Мбит в режиме компрессии
Расширенная синхронизация, анализ: по шине, логический, статистический, опция синхронизации по длительности импульсов
Передача данных по интерфейсу USB 2.0 на управляющий компьютер
Не требует внешнего питания (питание по шине USB)
Технические характеристики:
LAP-C162000
Параметры анализатора
Частота дискретизации
до 200 МГц
Внешняя тактовая частота
100 МГц
Количество каналов
16
Память
16 Мбит (2 Мбит на кан.)
Порог срабатывания
-6…+6 В
Погрешность установки порога срабатывания
100 мВ
Максимальное входное напряжение
±30 В
Входное сопротивление
500 кОм/10 пФ
Задержка между каналами
Не более 1,5 нс
Синхронизация и анализ протоколов
Условия синхронизации
по фронту/спаду, по состоянию (высокое, низкое, между), по шаблону
Пороговый уровень
TTL, CMOS, ECL или уровень заданный пользователем (-6 В…+6 В)
Макс. частота сигнала порогового уровня
75 МГц
Задержка
по времени, по отсчетам (1-65535), по странице (1 - 8192)
