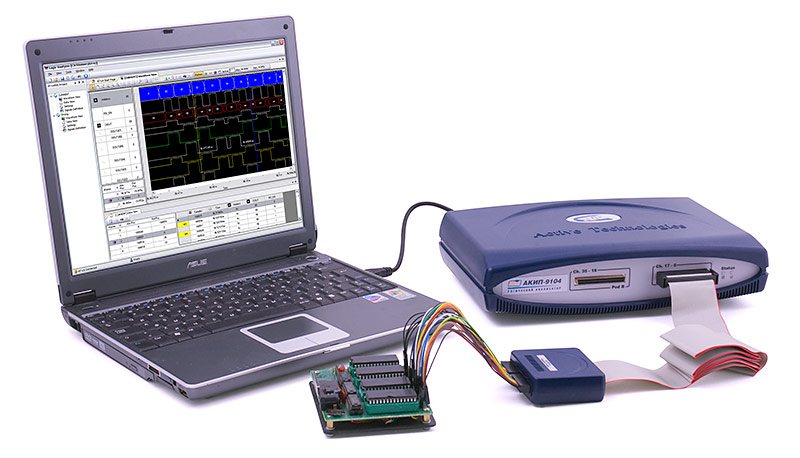

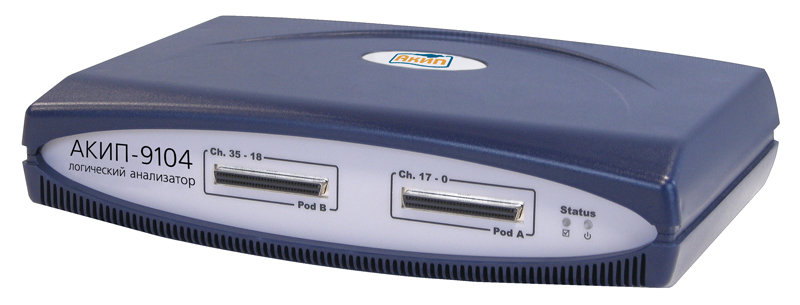

Логический анализатор USB АКИП-9104-1
|
|
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.
Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.
Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.
Особенности анализатора АКИП-9104 (1 M):
-
36 каналов (расширение до 288 при объединении 8-ми анализаторов);
-
Частота дискретизации до 500 МГц, 1,5 ГГц (при длине памяти 1 кБит);
-
Измерение, декодирование и анализ сигналов;
-
Декодирование последовательных протоколов передачи данных (опция);
-
Память 2 Мбит на канал, время захвата до 130 минут;
-
31 уровень запуска;
-
Синхронизация по уровню, фронту, спаду, по шаблону
-
Передача данных по интерфейсу USB 2.0 на управляющий компьютер;
-
Генератор кодовых последовательностей (опция);
-
Работа под управлением ОС Windows 2000/ XP;
-
Возможность интеграции с другими программными продуктами: LAbView, С/С++;
-
Настольное исполнение.
Краткие технические характеристики анализатора АКИП-9104 (1 M):
|
Параметр
|
Значения
|
|
Параметры анализатора
|
|
Частота дискретизации
|
500 МГц / 1,5 ГГц
|
|
Временной анализ
|
500 МГц (максимальная частота входного сигнала)
|
|
Анализ состояний
|
до 200 МГц (для типа памяти DDR)
до 100 МГц (для типа памяти SDR)
|
|
Количество каналов
|
36 (расширение до 288)
|
|
Память
|
2 Мбит / 1 кБит при 1,5 ГГц
|
|
Синхронизация и анализ протоколов
|
|
Условия синхронизации
|
по фронту/спаду, по состоянию (высокое, низкое, между), по шаблону
|
|
Режимы синхронизации
|
Фронт и уровень, фронт или уровень, фронт затем уровень, уровень затем фронт, автозапуск, нет запуска, ручной запуск
|
|
Уровни синхронизации
|
31
|
|
Общие данные
|
|
Габаритные размеры
|
173 × 273 × 67 мм
|
|
Масса
|
0,7 кг
|
|
Напряжение питания
|
12 В (DC)
|
Комплект поставки АКИП-9104 (1М)
|
Наименование
|
Количество
|
|
Прибор
|
1
|
|
Логический пробник
|
1
|
|
Кабель USB
|
1
|
|
Адаптер питания
|
1
|
|
Руководство по эксплуатации
|
1
|
|
Программное обеспечение
|
1
|
