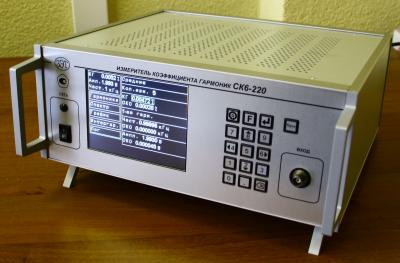

Измеритель коэффициента гармоник СК6-220

  • Измеритель коэффициента гармоник СК6-220

    /images/all/3/15711/big/img_5.jpg

    jijijij

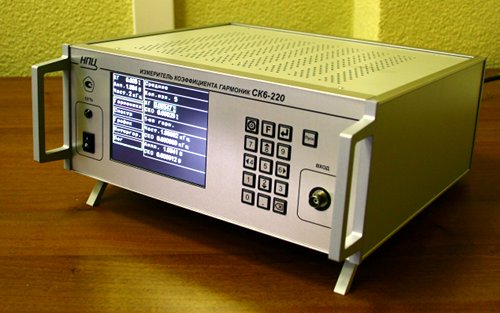

    Измеритель коэффициента гармоник СК6-220
  • Измеритель коэффициента гармоник СК6-220

    /images/all/3/15711/big/img_14.jpg

    Измеритель коэффициента гармоник СК6-220

    Измеритель коэффициента гармоник СК6-220

ЦЕНА: 663 600 руб.

КУПИТЬ

Артикул: СК6-220
Бесплатная доставка
Гарантия: 1 год
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Назначение измерителя коэффициента гармоник СК6-220:



Измеритель предназначен для измерений коэффицента гармоник радиотехнических сигналов, амплитуды и частоты первой гармоники, уровней амплитуды и фазы высших гармоник относительно первой гармоники. Измеритель позволяет также определять уровни и частоты интергармоник и субгармоник сигнала.Измеритель может использоваться в качестве рабочих эталонов 2-го разряда и рабочих средств измерений коэффициента гармоник (измерителя нелинейных искажений) по ГОСТ 8.762-2011, а также при исследованиях средств измерений и радиотехнической аппаратуры различного назначения.Измеритель СК6-220 допускает замену калибраторов-измерителей нелинейных искажений СК6-20.Измеритель коэффициента гармоник СК6-220 по принципу действия и основным характеристикам аналогичен калибратору-измерителю СК6-20.Преимущества измерителя по сравнению с СК6-20:



  • измеритель СК6-220 управляется встроенным процессором и не нуждается во внешнем компьютере;

  • динамический диапазон расширен до 50 В;

  • прибор измеряет уровни интергармоник и субгармоник сигнала;

  • по измеренным значениям коэффициента гармоник прибор вычисляет и индицирует коэффициент нелинейных искажений.



Параметр

Значение

Диапазон измерений коэффициента гармоник при частоте первой гармоники от 10 Гц до 200 кГЦ:- при амплитуде первой гармоники от 0,05 до 0,5 В- при амплитуде первой гармоники от 0,5 до 50 В

0,01 ... 100%0,001 ... 100%

Диапазон измерений частоты

10 Гц ... 1200 кГц

Диапазон измерений амплитуды первой гармоники

0,05 ... 50 В

Пределы допускаемой абсолютной погрешности измерений коэффициента гармоник ΔКг:- при амплитуде первой гармоники Аи от 0,05 до 0,5 В, не более значений, определяемых по формуле- при амплитуде первой гармоники Аи от 0,5 до 2 В, не более значений, определяемых по формуле- при амплитуде первой гармоники Аи от 2 до 20 В, не более значений, определяемых по формуле

± (0,02 * Кг + (1+ (0,5 - Аи)/Аи) * 0,01%)± (0,01 * Кг + (1+ (2,0 - Аи)/Аи) * 0,0015%)± (0,03 * Кг + 0,005%)

Пределы допускаемой абсолютной погрешности измерений частоты первой гармоники ΔF,не более значений, определяемых по формуле

± (2*10-4 * F + 0,01 Гц)

Пределы допускаемой относительной погрешности измерений амплитуды первой гармоники δА, не более- в диапазоне частот от 10 Гц до 20 кГц- в диапазоне частот от 20 до 200 кГц- в диапазоне частот от 200 до 1000 кГц

± 1,0%± 3,0%не нормируется

Характеристики измерителя при определении уровней амплитуды и фазовых сдвигов высших гармоник сигнала вплоть до десятой относительно первой гармоники при частоте и амплитуде первой гармоники от 10 Гц до 200 кГц и от 0,5 до 50 В:- диапазон уровней амплитуды- диапазон фазовых сдвигов

-100 ... 0 Дб0 ... 360 °

Диапазон определения уровней и частот интергармоник и субгармоник сигнала при частоте первой гармоники от 10 Гц до 200 кГц и амплитуде первой гармоники от 0,5 до 50 В относительно амплитуды и частоты первой гармоники в диапазоне уровней

-100 ... 0 Дб

Входное сопротивлениеВходная емкость ( без учета емкости входного кабеля)

56 кОмне боле 10 пФ

Время установления рабочего режима не более

30 мин

Время непрерывной работы

не менее 8 ч

Мощность, потребляемая при номинальных напряжении и частоте электропитания, не превышает

40 В*А

Условия эксплуатации прибора- температура эксплуатации- относительная влажность воздуха- атмосферное давление

+10 ... +35 ᵒС80%84 ... 106,7 кПа

Уровень пыле- и влагозащищенности

IP20

Соответствие требованиям электромагнитной совместимости

В

Масса, не более

8,0 кг

Габаритные размеры (Д х В х Ш)

345 х 150 х 340 мм



Комплект поставки СК6-220



Наименование

Количество

1

Измеритель коэффициента гармоник СК6-220

1

2

Комплект кабелей

1
