Измеритель ИККП Обзор-304/1

  • Измеритель ИККП Обзор-304/1

    /images/all/3/15430/big/img_5.jpg

    jijijij

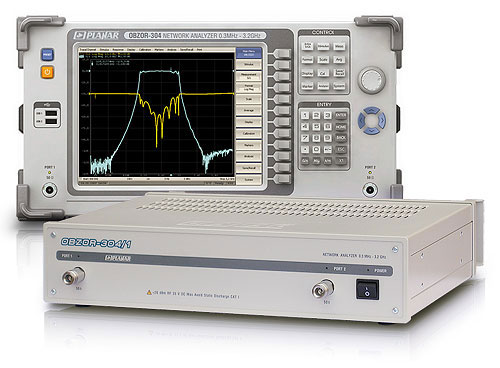

    Измеритель ИККП  Обзор-304/1

ЦЕНА: 898 000 руб.

КУПИТЬ


Бесплатная доставка
Гарантия: 1 год
Внесен в Госреестр СИ. Поверка дополнительно
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Особенности измерителя Обзор-304/1:



  • Рабочий диапазон частот 0,3 МГц … 3,2 ГГц;

  • Измерение S-параметров радиотехнических устройств: комплексного коэффициента передачи и отражения;

  • Основной тракт 50 Ом (тип N), дополнительно возможны измерения в любых коаксиальных трактах при использовании соответствующих переходов и калибровочных мер;

  • Высокая точность измерений при использовании коррекции систематических погрешностей;

  • Опции - калибровочные меры, адаптеры-переходы, меры для поверки;

  • Измерение коэффициента передачи систем с переносом частоты;

  • Управление и получение результатов измерения на внешнем компьютере;

  • Программное обеспечение совместимо с ОС Win;

  • Малые массо-габаритные параметры.





Технические характеристики измерителя Обзор-304/1:



Параметр

Значения

Параметры генератора

Диапазон частот

0,3 МГц ... 3,2 ГГц

Разрешающая способность установки частоты

0,001 Гц

Погрешность установки частоты

±5х10-6

Уровень выходного сигнала

-45 ... +120 дБмВт

Погрешность установи уровня

±1 дБ

Время перестройки (измерения на одной частоте)

100 мкс

Параметры приемника

Полоса фильтра

1 Гц ... 30 кГц

Уровень шума

не более - 125 дБмВт при фильтре 10 Гц

Максимальный уровень входной мощности

+ 25 дБмВт

СКО развертки

не более 0,001 дБ при фильтре 3 кГц

Погрешность

Относительная погрешность измерения коэффициента отражения

±(2,5...50)% в диапазоне коэффициентов отражений 0,015...1

Абсолютная погрешность измерения фазы коэффициента отражения

±(2...22)0 в зависимости от модуля КСВН

Абсолютная погрешность измерения модуля и фазы коэффициента передачи

±(0,1...1) дБ в диапазоне -90 ...+15 дБмВт

=(1...6)0

Общие данные

Интерфейс

USB, опции - LAN, КОП

Возможности ПО

4 окна индикации, декартовы и полярные координаты, диаграмма Вольперта - Смита, маркеры

Габаритные размеры

275 х 415 х 97 мм



Комплект поставки Обзор-304/1



Наименование

Количество

1.

Блок измерительный

1

2.

Кабель питания

1

3.

Программное обеспечение

1

4.

Руководство по эксплуатации

1
