Главная / Каталог приборов и оборудования / Радиоизмерительные приборы / Анализаторы цепей, измерители КСВН и комплексного коэффициента передачи и отражения / Измерители-калибраторы коэффициента гармоник СК6-20А


Измерители-калибраторы коэффициента гармоник СК6-20А

Артикул: СК6-20А
  • Измерители-калибраторы коэффициента гармоник СК6-20А

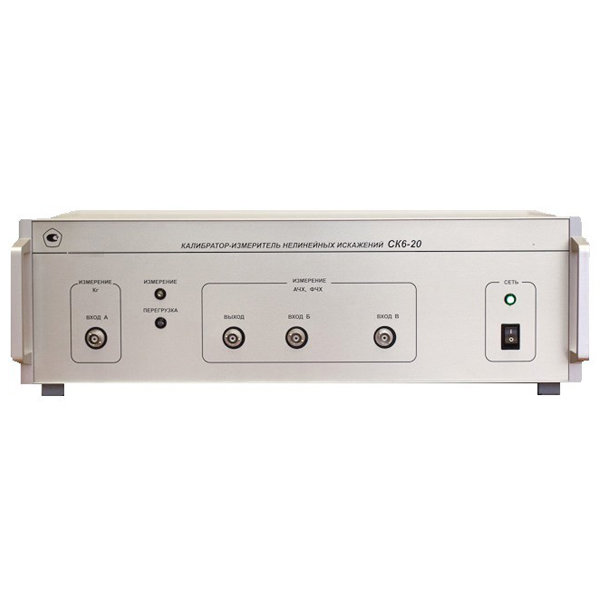

    images/all/3/15709/big/img_5.jpg

    jijijij

    Измерители-калибраторы коэффициента гармоник СК6-20А
  • Измерители-калибраторы коэффициента гармоник СК6-20А

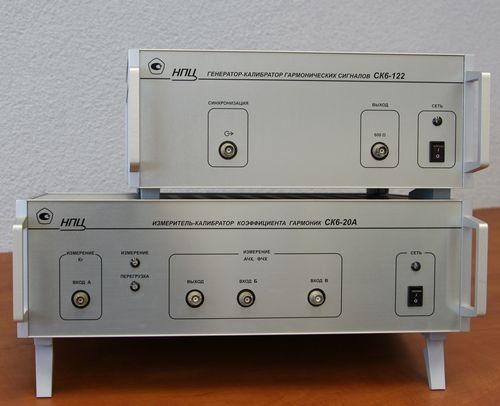

    images/all/3/15709/big/img_14.jpg

    Измерители-калибраторы коэффициента гармоник СК6-20А

    Измерители-калибраторы коэффициента гармоник СК6-20А

ЦЕНА: 1 944 000 руб.

Бесплатная доставка
Гарантия: 1 год
Внесен в Госреестр СИ.
Версия для печати

Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Осуществляем доставку по России, Казахстану и Беларуси курьерскими службами и транспортными компаниями.

Более подробную информацию можно получить у наших менеджеров.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.


ОПИСАНИЕ
ОТЗЫВЫ (0)
ЗАДАТЬ ВОПРОС

СК6-20А – измеритель-калибратор коэффициента гармоник



Области применения СК 6-20А



Поверка и калибровка эталонных и рабочих средств измерений коэффициента гармоник (нелинейных искажений, несинусоидальности, коэффициента искажения синусоидальности, суммарного коэффициента гармонических составляющих, total harmonic distortions THD) в радиотехнике, при контроле параметров качества электроэнергии и т.д.

Поверка и калибровка измерителей уровней гармоник напряжений и токов относительно первой (коэффициентов n-й гармонической составляющей напряжения и тока)



Испытания средств контроля параметров качества электроэнергии на соответствие требованиям ГОСТ Р 51317.4.7, ГОСТ Р 51317.4.30, ГОСТ Р 8.655, ГОСТ Р 8.656



Аттестация испытательного оборудования для проверки соответствия требованиям стандартов электромагнитной совместимости ГОСТ Р 51317.3.2, ГОСТ Р 51317.4.13



Принцип действия СК6-20А



Измеритель-калибратор СК6-20А работает под управлением внешней ПЭВМ по интерфейсу USB. В приборе реализовано аналого-цифровое преобразование входного сигнала с использованием дискретного преобразования Фурье и дальнейшим определением параметров спектральных составляющих (модуля и фазы) первой и высших гармоник входного сигнала. Использование АЦП и цифровой обработки результатов измерений статистическим методом обеспечивают определение параметров входного сигнала при уровне шумов и помех от внешних источников, сравнимых и даже превышающих уровень полезного сигнала.



Особенности измерителя СК6-20А



  • автоматические измерения коэффициента гармоник Кг;

  • автоматические измерения амплитуды и частоты первой гармоники;

  • воспроизведение сигналов с заданными нормированными значениями амплитуды и частоты первой гармоники и коэффициента гармоник Кг;

  • определение суммарного уровня интергармоник, заполняющих спектр сигнала между первой и высшими гармониками;

  • воспроизведение гармоник, интергармоник и субгармоник основного сигнала с нормированными значениями частоты и амплитуды.



Местоположение приборов ЗАО “НПЦентр” в ГПС для средств измерений коэффициента гармоник по ГОСТ Р 8.762-2011



Разряд элемента ГПС

Характеристики элемента ГПС

СИ

Режим работы СИ

Вторичный эталон

Кг = (0,001…100) %

SΣ = (3,5·10–4…0,6)%

СК6-20А-01

Генератор-калибратор

СК6-122 под управлением измерителя СК6-20А-01

Рабочий эталон

1-го разряда

Калибраторы Кг

Кг = (0,003…100) %

∆ = (1…3)·10–2·Кг +

+ (0,1…2)·10–2 %

СК6-20А





СК6-122

Генератор-калибратор

СК6-122 под управлением измерителя СК6-20А.

Генератор-калибратор

Рабочий эталон

2-го разряда

Измерители Кг

Кг = (0,003…100) %

∆ = (3…10)·10–2·Кг +

+ (0,2…10)·10-2 %

СК6-20А,

СК6-20

Только режим измерителя

Рабочее СИ

Измерители Кг

Кг = (0,003…100) %

∆ = (3…15)·10–2·Кг +

+ (0,2…15)·10–2 %

СК6-20

Только режим измерителя

Генераторы сигналов

Кг = (0,005…1) %

Кг ≤ 0,001 %

СК6-122-01

СК6-122

Воспроизведение сигналов генератором-калибратором





Технические характеристики измерителя СК6-20А



  • По метрологическим характеристикам СК6-20А соответствует требованиям к вторичным эталонам единицы коэффициента гармоник действующей государственной поверочной схемы

  • Измерения амплитуды до 2 В и частоты до 5 МГц

  • Измерения коэффициента гармоник Кг от 0,001 до 100 %

  • Воспроизведение гармонических сигналов амплитудой до 10 В и частотой от 0,1 Гц до 1 МГц

  • Воспроизведение сигналов с заданными нормированными значениями амплитуды и частоты первой гармоники и коэффициента гармоник Кг от 0,001 до 100 %

  • Определение уровней амплитуды и фазы высших гармоник сигнала относительно первой (уровни от минус 110 до 0 дБ, фазовые сдвиги от 0 до 360° с дискретностью 0,1 °)

  • Рабочие условия эксплуатации по группе 2 ГОСТ 22261, безопасность по ГОСТ Р 51350, параметры ЭМС (помехоустойчивость и помехоэмиссия) по ГОСТ Р 51522 для оборудования класса Б.



Комплектация измерителя СК6-20



  • Измеритель СК6-20А;

  • Руководство по эксплуатации.
