Логический анализатор LAP-C 16128

Артикул: LAP-C 16128
  • Логический анализатор LAP-C 16128

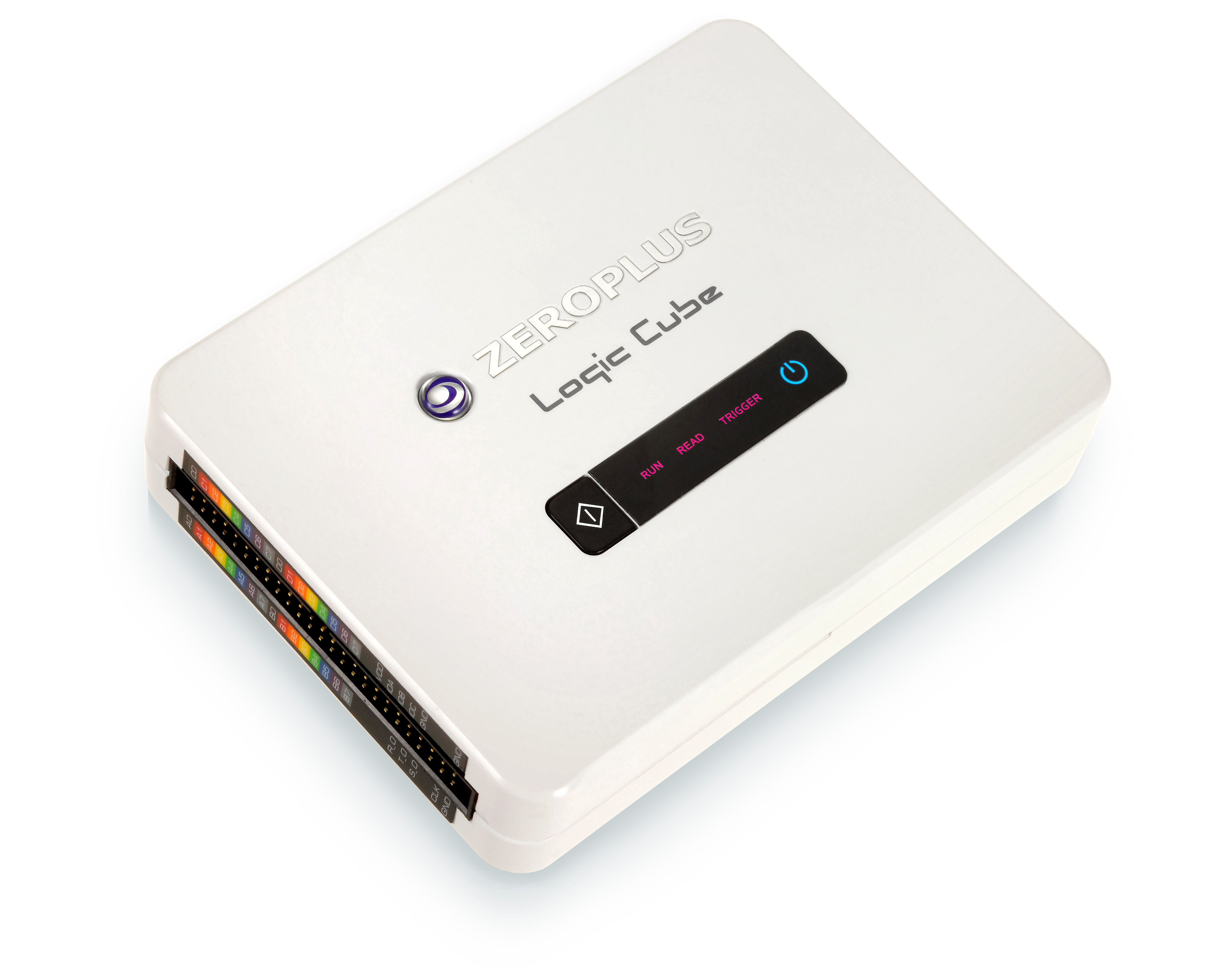

    images/all/3/16371/big/img_5.jpg

    jijijij

    Логический анализатор LAP-C 16128
  • Логический анализатор LAP-C 16128

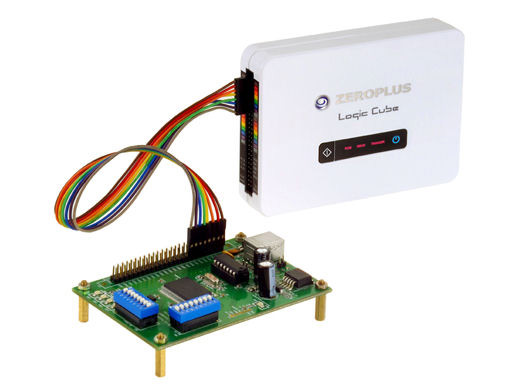

    images/all/3/16371/big/img_14.jpg

    Логический анализатор LAP-C 16128

    Логический анализатор LAP-C 16128
  • Логический анализатор LAP-C 16128

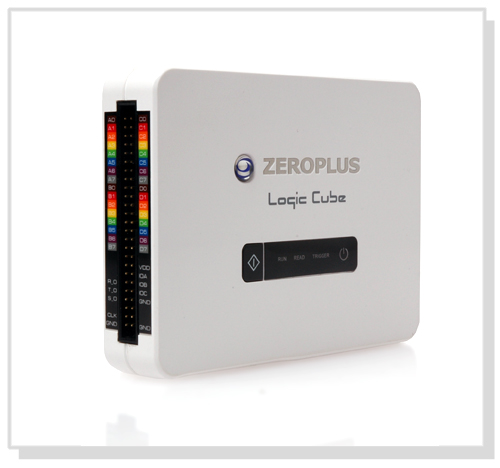

    images/all/3/16371/big/img_16.jpg

    1

    Логический анализатор LAP-C 16128

ЦЕНА: 26 325 руб.

Гарантия: 2 года
Версия для печати
ПРОИЗВОДИТЕЛЬ:
Zeroplus


Страна производитель: Тайвань Тайвань
Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Осуществляем доставку по России, Казахстану и Беларуси курьерскими службами и транспортными компаниями.

Более подробную информацию можно получить у наших менеджеров.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.


ОПИСАНИЕ
ОТЗЫВЫ (0)
ЗАДАТЬ ВОПРОС

Назначение анализатора LAP-C



Модель LAP-C представляет собой логический анализатор под управлением компьютера через интерфейс USB. Программное обеспечение поставляемое в комплекте с логическим анализатором совместимо с большинством известных операционных семейства Windows: 2000, XP, Vista, Win 7.



Пользователь логического анализатора имеет в своем распоряжении: 16 входных цифровых каналов, память 32 Кбит на канал (8 Мбит в режиме компрессии), тактовая частота 100 МГц, расширенный набор схем синхронизация и анализа (по шине, логический, статистический, опция синхронизации по длительности импульсов). Пользователю доступен для скачивается с сайта компании Zeroplus пакет из 24-х протоколов для анализа и декодирования: 1-WIRE, CAN 2.0B, IRDA, 3-WIRE, JTAG 2.0, PS/2, I2C(EEPROM 24LCS61/24LCS62), SSI Interface, MANCHESTER, MILLER, SPI(EEPROM AT25F), I2C, UART, SPI, 7-SEGMENT LED, USB 1.1, LCD 1602, DIGITAL LOGIC, ARITHMETICAL LOGIC, MICROWIRE, I2C(EEPROM 24L), UP DOWN COUNTER, MICROWIRE(EEPROM 93C), MCU-51. Остальные протоколы являются платной опцией и предоставляются по запросу.



Особенности анализатора LAP-C



  • Количество каналов: 16 каналов

  • Тактовая частота до 100 МГц

  • Измерение, декодирование и анализ сигналов: I2C, UART, SPI, 1-WIRE, SSI, HDQ, CAN, MICROWIRE, I2S, PS/2, Lin Bus и др. (до 30 протоколов бесплатно, свыше 30 - опция), смешанных сигналов с тактовой частотой до 100 МГц

  • Память на канал: 32 кбит, до 8 Мбит в режиме компрессии

  • Расширенная синхронизация, анализ: по шине, логический, статистический, опция синхронизации по длительности импульсов

  • Передача данных по интерфейсу USB 2.0 на управляющий компьютер

  • Не требует внешнего питания (питание по шине USB)



Технические характеристики:





LAP-C 16032



Параметры анализатора



Внутренняя тактовая частота

100 Гц – 100 МГц

Внешняя тактовая частота

100 МГц

Количество каналов

16

Память

512 кбит / 32 кбит на канал / 8 Мбит в режиме компрессии

Порог срабатывания

-6…+6 В

Погрешность установки порога срабатывания

100 мВ

Максимальное входное напряжение

±30 В

Входное сопротивление

500 кОм/10 пФ

Задержка между каналами

Не более 1,5 нс



Синхронизация и анализ протоколов



Условия синхронизации

по фронту/спаду, по состоянию (высокое, низкое, между), по шаблону

Пороговый уровень

TTL, CMOS, ECL или уровень заданный пользователем (-6 В…+6 В)

Макс. частота сигнала порогового уровня

75 МГц

Задержка

по времени, по отсчетам (1-65535), по странице (1 - 8192)

Анализ протоколов

I2C, UART, SPI,7-SEGMENT LED



Общие данные



Напряжение питания

5 В по USB

Потребляемая мощность

Не более 2 Вт

Габаритные размеры

130 × 100 × 30 мм

Масса

0,175 кг



Комплектация:



  • Логический анализатор LAP-C 16128

  • Кабель USB

  • 8-контактный измерительный шлейф – 2 шт.

  • 2-контактный измерительный шлейф

  • 1-контактный измерительный шлейф

  • Микрозажим-наконечник (20 шт./уп.) – 1 упаковка

  • Прогр. обеспечение на CD

  • Калибровочное устройство для пробников

  • Сумка для транспортировки

  • Инструкция по установке
