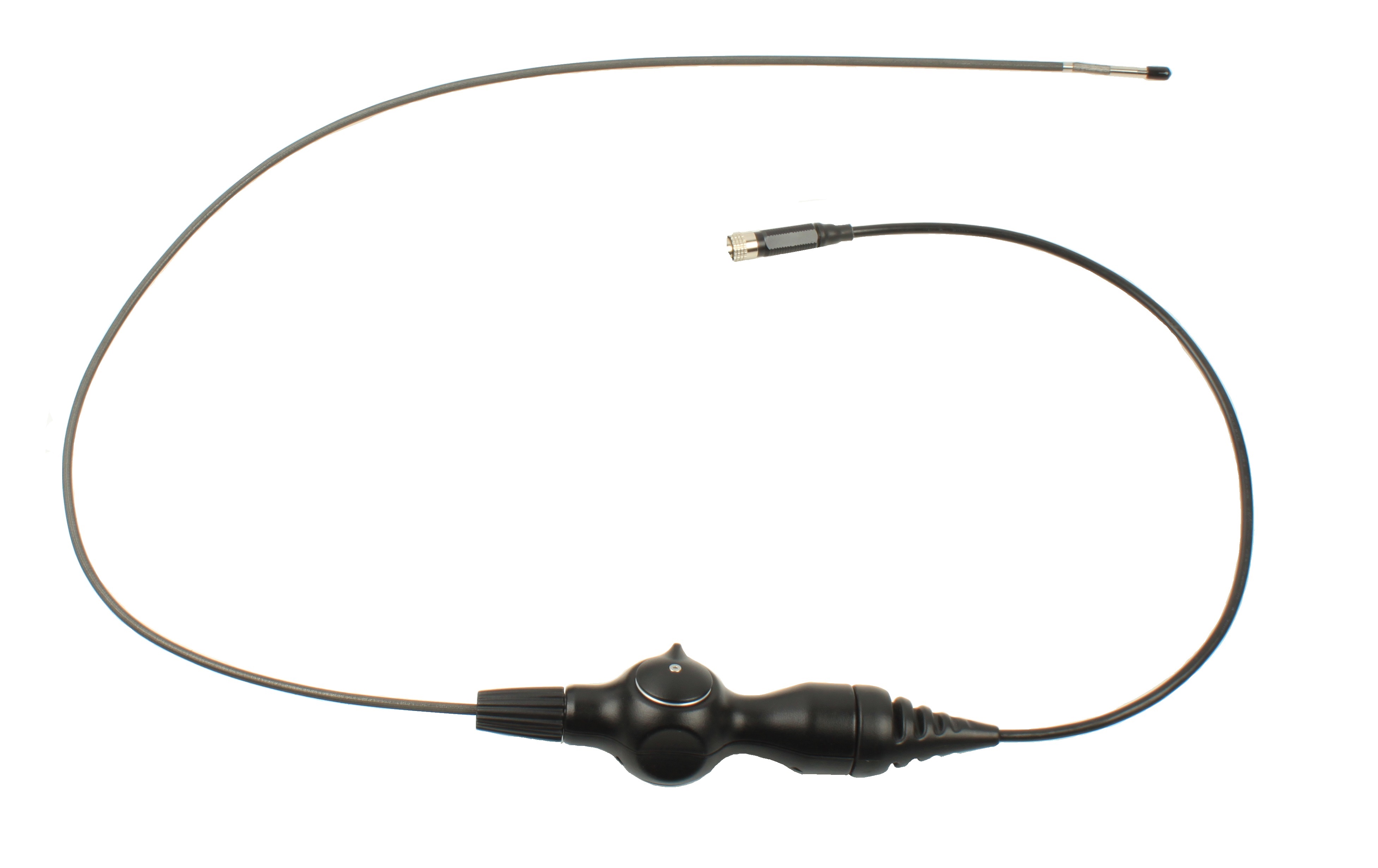

Гибкий зонд с 2-х сторонней артикуляцией

Гибкие зонды традиционно являются наиболее популярными среди прочих типов зондов.

Основа гибкого зонда SATEKO представляет собой витую стальную уплощённую проволоку, которая способна выдерживать значительные боковые нагрузки и при этом обладает большой степенью гибкости. Минимальный радиус изгиба гибких зондов SATEKO составляет ориентировочно 15 сантиметров.

Гибкие зонды SATEKO выполняются с двумя типами внешнего покрытия:

• Вольфрамовая плетённая
• Полимерная

Важной характеристикой гибких зондов SATEKO является высокая степень сопротивления кручению, что позволяет свободно их вращать в исследуемой полости. Это даёт возможность более точно позиционировать камеру зонда относительно объекта осмотра. При использовании зонда с 2-х сторонней артикуляцией данная способность зонда позволяет осматривать практически всю сферу вокруг дистального конца.

Выбор между полимерным зондом или зондом с плетённой вольфрамовой оплёткой зависит от степени абразивности среды, в которой планируется использование зонда. Очевидно, что в условиях наличия большого количества острых металлических углов, срезов и выступающих элементов, зонд в вольфрамовой оплётке окажется более долговечным. Гибкие зонды с полимерным покрытием, как правило, имеют несколько более низкую стоимость, чем зонды в вольфрамовой оплётке, что так же может оказать влияние на принятие решения о выборе типа покрытия зонда. Полимерное покрытие зонда хорошо подходит для использования в условиях повышенной влажности, при наличии технических жидкостей и проч., т.к. обладает определённой стойкостью к химическим воздействиям, а также легко поддаётся чистке. Помимо этого выбор полимерного покрытия зонда может быть обусловлен редким использованием прибора.

Описание

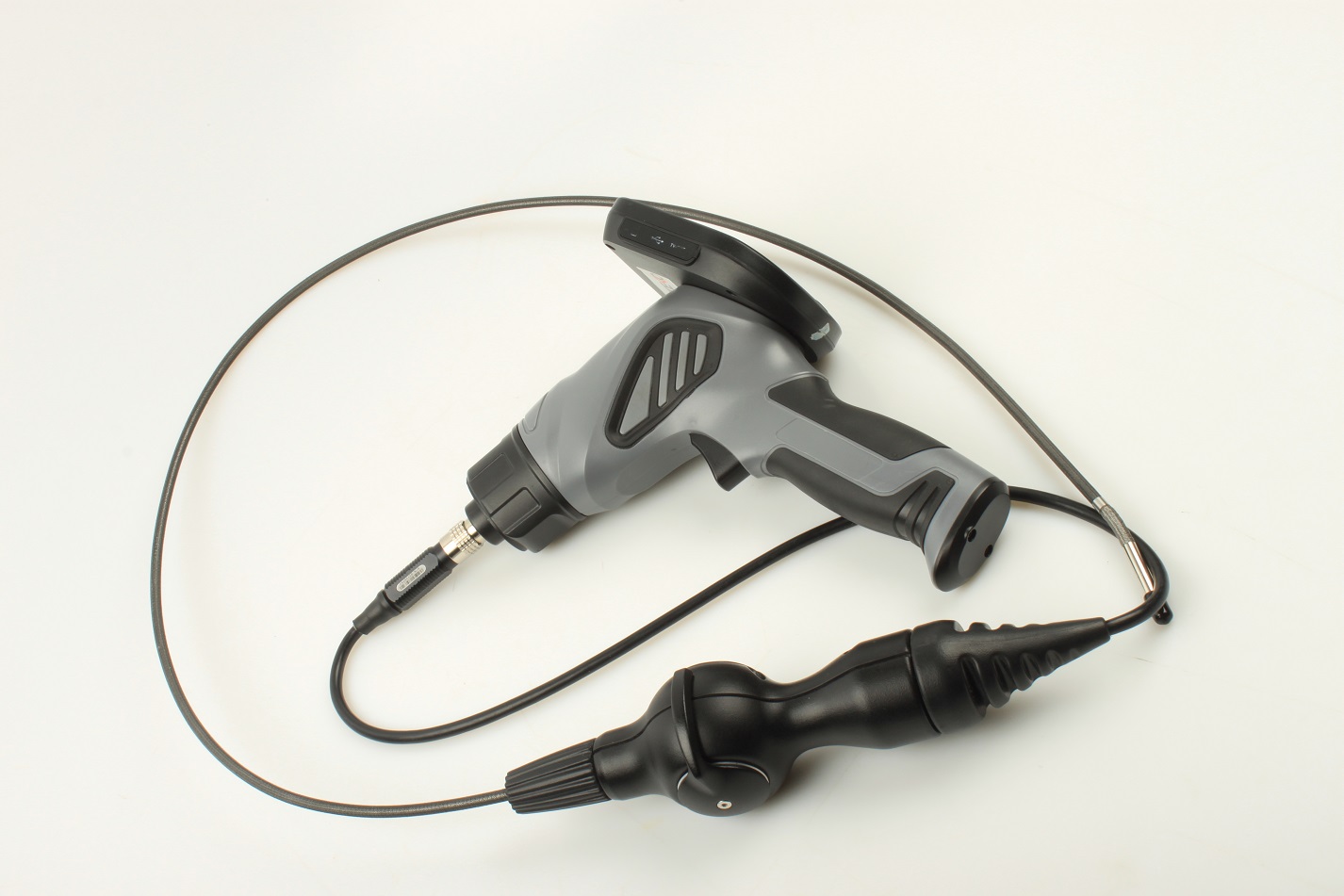

Гибкие зонды с артикуляцией SATEKO серии ME представляют собой один из наиболее универсальных и сбалансированных инструментов для визуального осмотра и документирования состояния скрытых полостей. На длинах до 5 метров зонды способны обеспечивать артикуляцию до 180ᵒ (в зависимости от количества изгибов). Такая артикуляция, в частности, важна при необходимости осмотра входного отверстия.

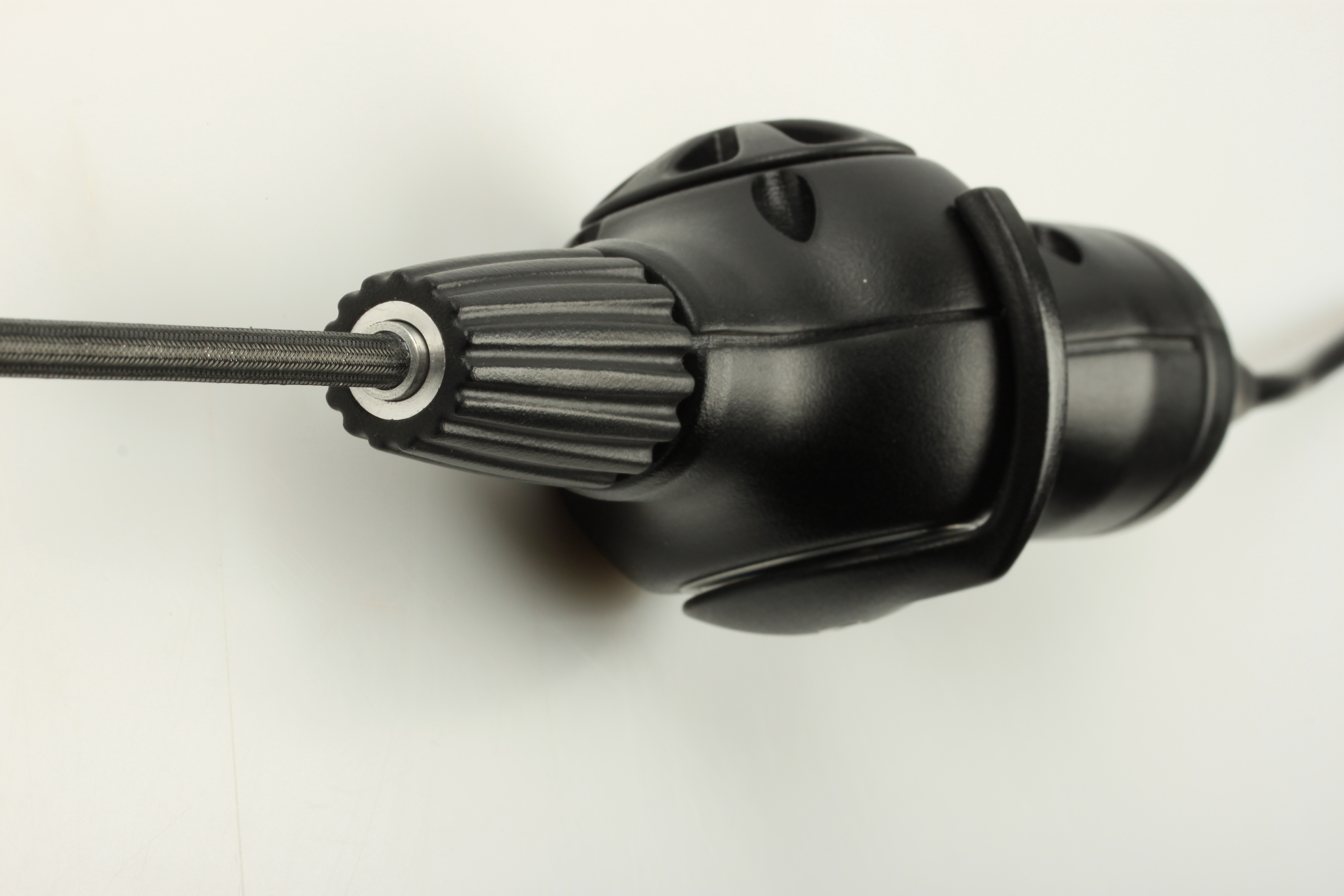

Благодаря высокой сопротивляемости кручению для полного осмотра всей сферы полости зонд достаточно вращать за рукоять вокруг оси. Поэтому при осмотре полостей с относительно небольшим количеством поворотов гибкие зонды SATEKO серии ME с 2-х сторонней артикуляцией могут использоваться как зонды с 4-х сторонней артикуляцией.

В частности гибкие зонды SATEKO серии ME с 2-х сторонней артикуляцией используются при осмотрах:

• Лопаток газотурбинного оборудования
• Элементов обшивки летательных аппаратов
• Сложного теплообменного оборудования
• Скрытых полостей транспортных средств и грузов и проч.

Выбор между типами внешнего покрытия:

• плетённое из вольфрамовых нитей,
• полимерное,

зависит от условий и частоты эксплуатации зонда. Полимерное покрытие менее износостойкое, но лучше подходит для использования в средах с наличием технических жидкостей и т.п. Полимерное покрытие традиционно используется для зондов эндоскопов, использующихся для обеспечения физической безопасности.

Гибкие зонды с 2-х сторонней артикуляцией обладают следующими отличительными особенностями:

• Уникальная система натяжения тросов артикуляции SATEKO^®
• Один из наиболее популярных типов зондов
• Прочное вольфрамовое плетёное либо стойкое полимерное покрытие
• Высокая сопротивляемость кручению

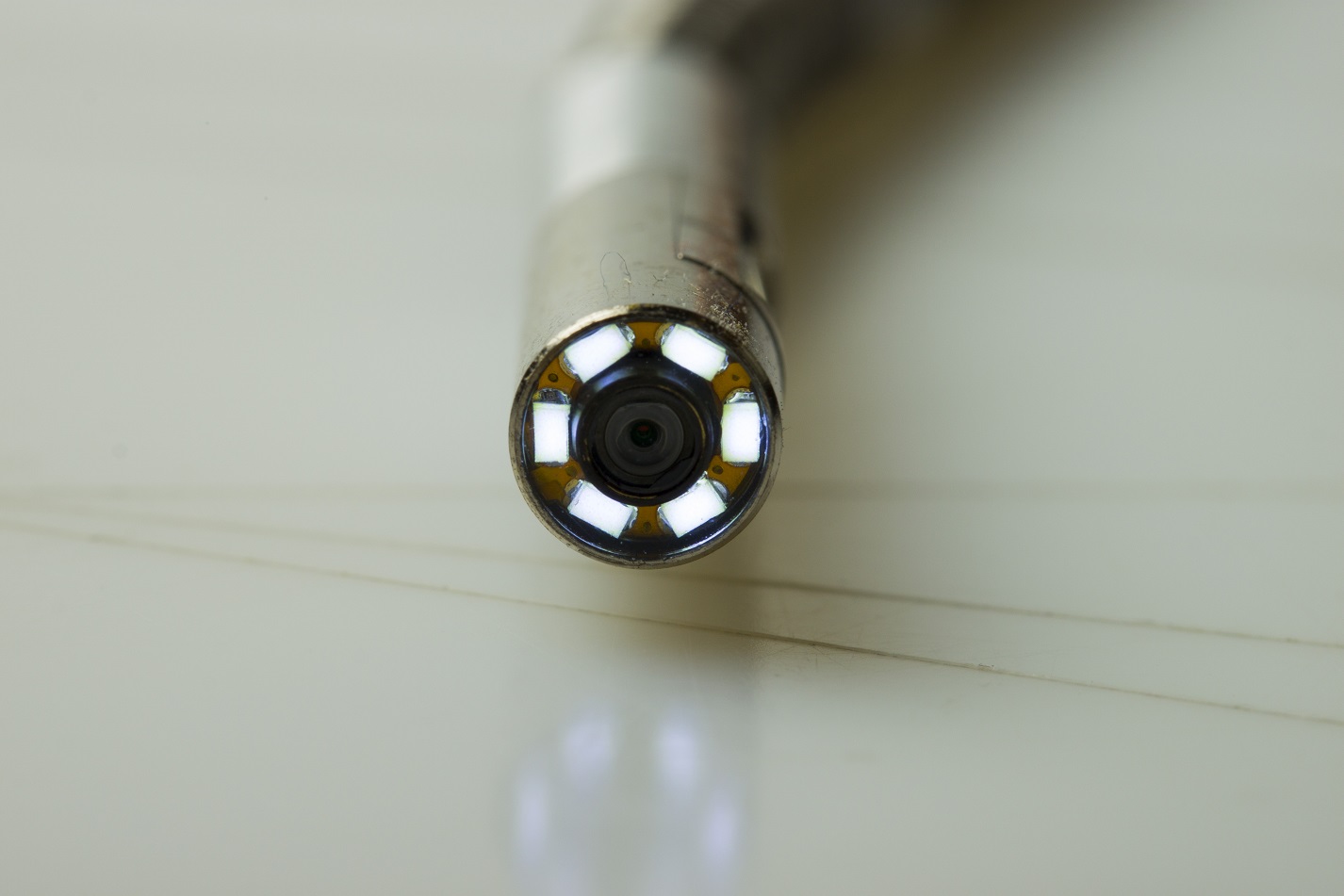

• Диаметр камер от 3,9 до 16 мм
• Артикуляция до 180ᵒ (в зависимости от длины зонда)

Технические характеристики гибких зондов для видеоэндоскопов SATEKO:

Комплектация:

• Зонд
• Технический паспорт и гарантийный талон
• Инструкция по эксплуатации
