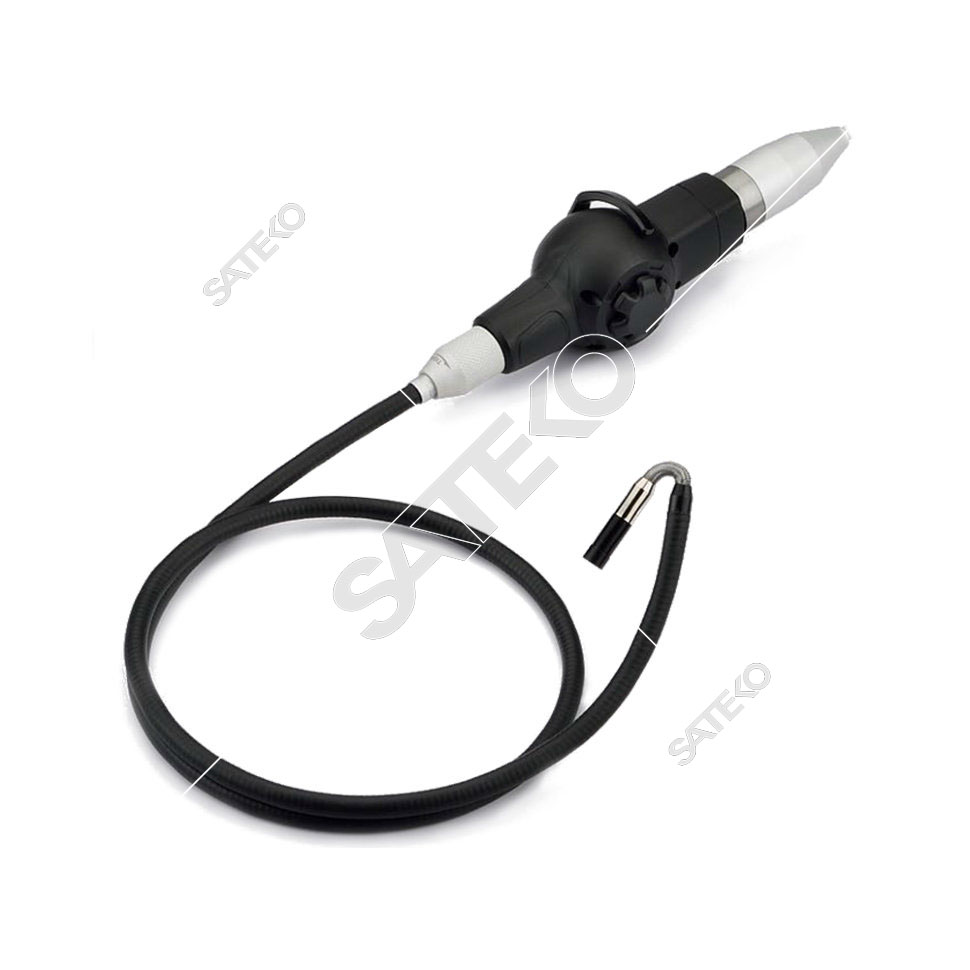

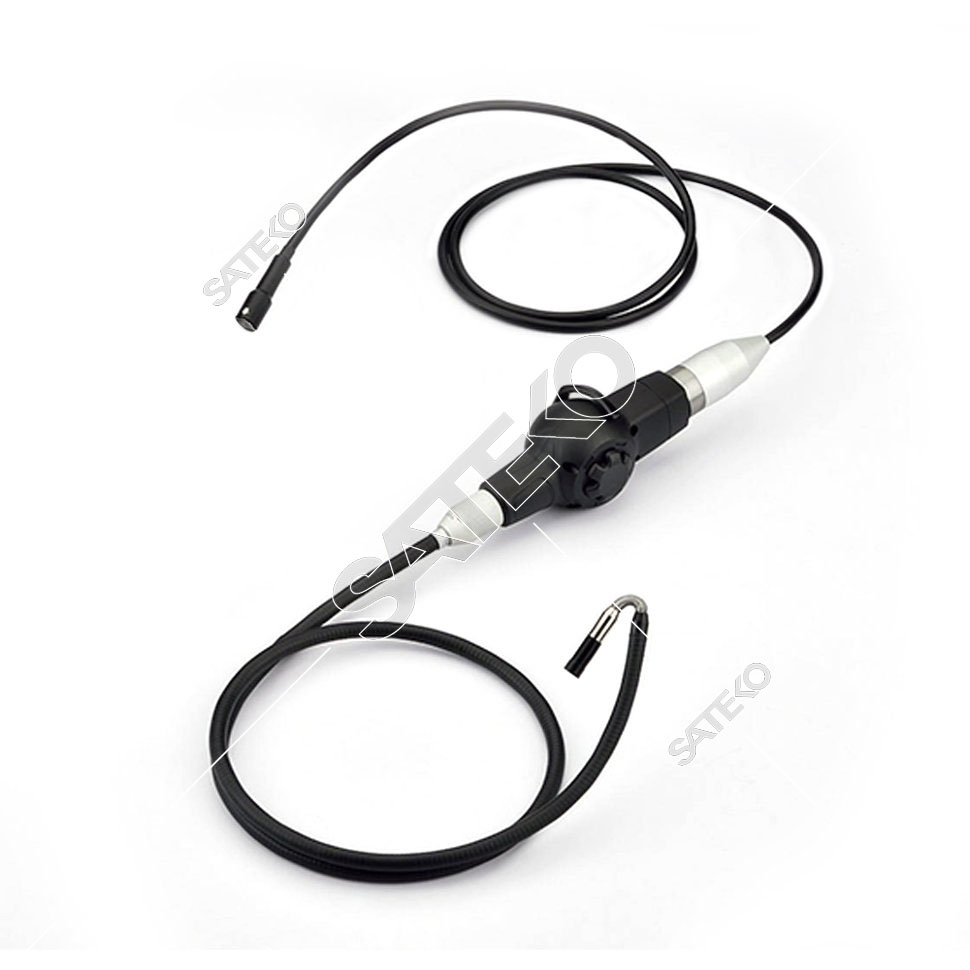

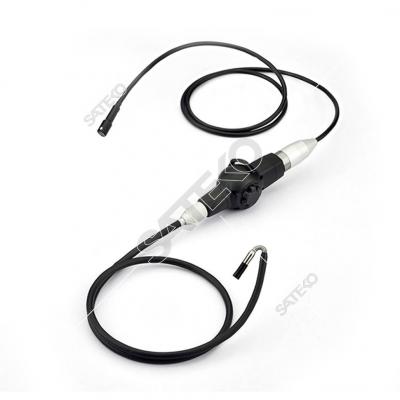

Полужёсткие зонды с 2-х сторонней артикуляцией для видеоэндоскопов SATEKO серии ME
Полужёсткие зонды SATEKO – профессиональное оборудование для обследования полостей, ёмкостей и сосудов больших размеров. Особенностью полужёстких зондов является их способность до определённой степени держать приданную им форму или "эффект памяти формы". Полужёсткий зонд обладает самонесущей способностью (способностью не изгибаться под собственным весом) с коленом до 1 метра, в зависимости от диаметра зонда и диаметра установленной на зонд камеры.
В частности полужесткие зонды применяются при выполнении следующих задач:
- оценка состояния газовых баллонов и другого газового оборудования,
- экспертиза промышленной безопасности объектов,
- оценка состояния контактных групп трансформаторов,
- экспертиза состояния зданий и сооружений,
- оценка состояния химических ёмкостей,
- осмотр транспортных средств, грузов и т.п.
Основа тубуса полужестких зондов SATEKO – стальная конструкция, называемая goose neck (гусиная шея). Именно она придаёт зонду функцию «памяти формы», одновременно обеспечивая высокую прочность. Внешнее покрытие полужёстких зондов SATEKO – полимерное. Это позволяет зондам быть стойкими к использованию под водой, при наличии в окружающей среде технических жидкостей.
Описание
Полужесткие зонды с 2-х сторонней артикуляцией SATEKO серии ME являются уникальной разработкой компании SATEKO. При сохранении самонесущей способности полужёсткого зонда артикуляция значительно увеличивает поле захвата камеры зонда – оператор может осмотреть значительную часть полости без смены положения зонда.
Полужесткие зонды SATEKO серии ME с 2-х сторонней артикуляцией способны выдерживать собственный вес на длину до 1,5 метров вертикально и до метра горизонтально (точные характеристики можно согласовать в момент заказа).

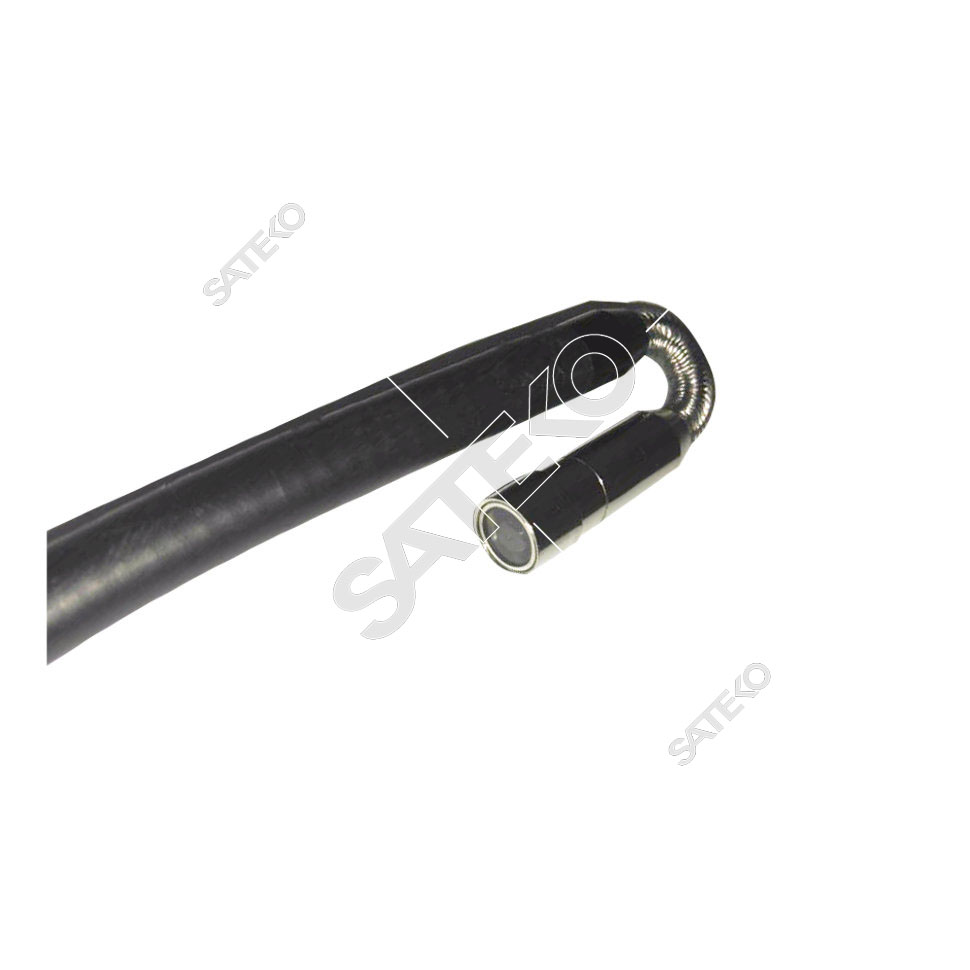

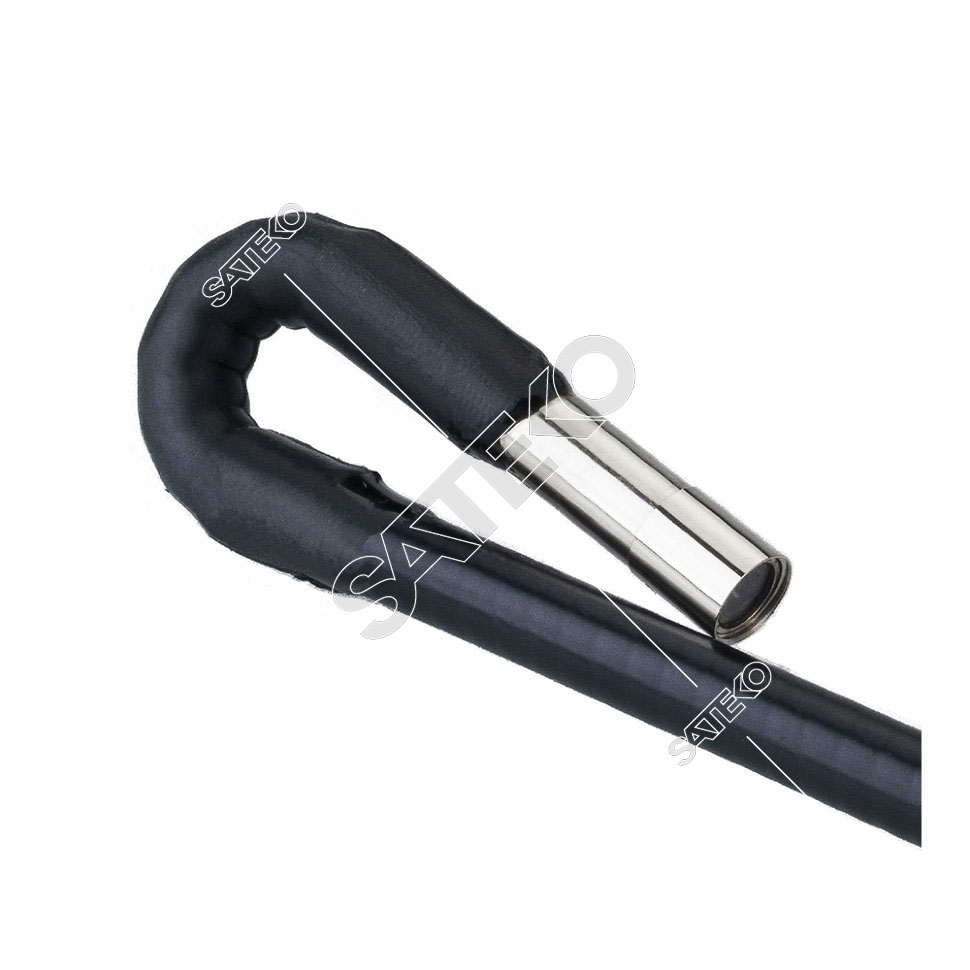

Для полужёстких зондов SATEKO серии ME с 2-х сторонней артикуляцией существует небольшое ограничение, связанное с особенностями строения тубуса – при увеличении длины полужёсткого зонда сокращается максимально возможный угол артикуляции. Однако на зондах длиной до двух метров артикуляция реализовывается аналогично другим типам зондов – 170±20ᵒ.
Внешнее покрытие полужёстких зондов SATEKO – полимерное. Это позволяет зондам быть стойкими к использованию под водой, при наличии в окружающей среде технических жидкостей.
Одина из наиболее популярных областей применения полужестких зондов SATEKO серии ME с 2-х сторонней артикуляцией – обеспечение физической безопасности путём осмотра транспортных средств и грузов.
Полужёсткие зонды с 2-х сторонней артикуляцией обладают следующими отличительными особенностями:
- Уникальная система натяжения тросов артикуляции SATEKO®
- Большое поле захвата камеры
- Способность удерживать собственный вес вертикально и горизонтально
- Отлично подходит для осмотров транспортных средств и грузов
- Диаметр камер от 3,9 до 16 мм
- Артикуляция до 180ᵒ (в зависимости от длины зонда)
Технические характеристики полужестких зондов SATEKO серии ME
|
Диаметр камеры
|
Покрытие
|
Направление обзора
|
DOF
|
FOV
|
Подсветка
|
Разрешение камеры
|
Сигнал
|
Длины
|
|
4,5 мм
|
Полимерное покрытие
|
Прямой обзор
|
5-25
|
93°±5°
|
6LED
|
720x576
|
Цифра
|
1, 1.5, 2, 3, 4, 5
|
|
4,5 мм
|
Полимерное покрытие
|
Прямой обзор
|
10-70
|
93°±5°
|
6LED
|
720x576
|
Цифра
|
1, 1.5, 2, 3, 4, 5
|
|
5,5 мм
|
Полимерное покрытие
|
Прямой обзор
|
8-100
|
100°±5°
|
6LED
|
720x576
|
Цифра
|
1, 1.5, 2, 3, 4, 5
|
|
6.0 мм
|
Полимерное покрытие
|
Двойной обзор
|
2 sides
|
90°±5°
|
1ULED
|
720x576
|
Цифра
|
1, 1.5, 2, 3, 4, 5
|
|
8,5 мм
|
Полимерное покрытие
|
Прямой обзор
|
50-inf
|
65°±5°
|
6LED
|
720x480
|
Аналог
|
1, 1.5, 2, 3, 4, 5
|
|
9,0 мм
|
Полимерное покрытие
|
Двойной обзор
|
2 sides
|
90°±5°
|
6LED
|
720x576
|
Цифра
|
1, 1.5, 2, 3, 4, 5
|
|
16 мм
|
Полимерное покрытие
|
Прямой обзор
|
50-inf
|
65°±5°
|
6LED+4ULED
|
720x480
|
Аналог
|
1, 1.5, 2, 3, 4, 5
|
Комплектация:
- Зонд
- Технический паспорт и гарантийный талон
- Инструкция по эксплуатации
|
