Артикул: А3-НК. Мера СО-3Р
|
А3-НК. Мера СО-3Р

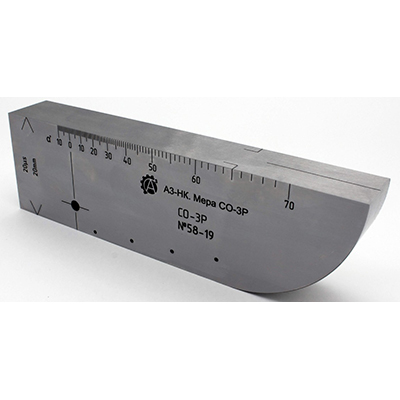

Мера СО-3Р представляют собой изделие в виде параллелепипеда с цилиндрическими сквозными отверстиями на боковой поверхности, служащие отражателем ультразвуковых волн, а также имеет радиусную часть (скругленный угол). На боковой поверхности мер нанесены шкалы, необходимые для определения точки и угла ввода ультразвуковой волны.
Меру СО-3Р применяют при контроле ультразвуковым дефектоскопом для определения угла ввода ультразвуковых колебаний, ширины основного лепестка диаграммы направленности наклонного преобразователя, импульсного коэффициента преобразования при контроле рельсового или близкого к нему по акустическим свойствам металла, стрелы наклонного преобразователя.
Технические характеристикистандартного образца СО-3Р:
|
Длина меры, не более, мм |
200 |
|
Шероховатость Rа рабочих поверхностей меры, не более, мкм |
1,25 |
|
Масса, не более, кг |
3,1 |
Каждый настроечный образец (мера) имеет маркировку и паспорт, который содержит сведения о конструктивных параметрах образца и материале, из которого он изготовлен, вид и размеры искусственных отражателей, условия хранения.
Метрологические характеристики:
|
Мера СО-3Р |
|
|
Номинальное значение и допустимое отклонение высоты меры, мм |
59,00 -0,15 |
|
Номинальное значение и допустимое отклонение толщины меры, мм |
29,00 -0,21 |
|
Номинальное значение и допустимое отклонение диаметра искусственного дефекта, мм - искусственный дефект ИД1 - искусственный дефект ИД2 - искусственный дефект ИД3 - искусственный дефект ИД4 - искусственный дефект ИД5 |
6,0+0,3 2,0+0,1 2,0+0,1 2,0+0,1 2,0+0,1 |
|
Номинальное значение и допустимое отклонение расстояния от рабочей поверхности 1 до центра искусственного дефекта ИД1, мм |
44,00-0,12 |
|
Номинальное значение и допустимое отклонение расстояния от рабочей поверхности 2, мм - до центра искусственного дефекта ИД2 - до центра искусственного дефекта ИД3 - до центра искусственного дефекта ИД4 - до центра искусственного дефекта ИД5 |
3,00 ±0,15 6,00 ±0,15 8,00 ±0,15 12,00 ±0,15 |
|
Смещение базовой риски шкалы 1 относительно проекции центра искусственного дефекта ИД1на рабочую поверхность 1, мм |
±0,1 |
|
Номинальное значение и допустимое отклонение расстояния от нулевой риски шкалы 2 до грани 1, мм |
59,00 -0,15 |
|
Положение и допустимое отклонение рисок шкалы 1 относительно базовой риски вдоль рабочей поверхности 1 меры, мм |
44·tgα ±0,2 где α - значение угла ввода, соответствующее данной риске, ° |
|
Положение и допустимое отклонение рисок шкалы 2 относительно нулевой риски вдоль рабочей поверхности 1 меры, мм |
L ±0,15 где L – номинальное значение на шкале 2, мм |
|
Пределы допускаемой абсолютной погрешности воспроизведения высоты, толщины меры и расстояния от нулевой риски шкалы 2 до грани 1, мм |
±0,1 |
|
Пределы допускаемой абсолютной погрешности воспроизведения диаметров искусственных дефектов, расстояний до центров искусственных дефектов и положения рисок шкал относительно базовых рисок, мм |
±0,1 |
|
Номинальное значение и допустимое отклонение скорости продольной ультразвуковой волны, м/c - для стали 3 - для стали 20 - для стали 45 - для стали 40Х13 - для стали 12Х18Н10Т - для медно-цинкового сплава марки Л63 - для алюминиевого сплава Д16 |
5900 ±133 5900 ±133 5920 ±133 6040 ±133 5740 ±133 4430 ±133 6360 ±133 |
|
Пределы допускаемой абсолютной погрешности воспроизведения скорости продольной ультразвуковой волны в мере, м/с |
± 30 |
Комплект поставки:
|

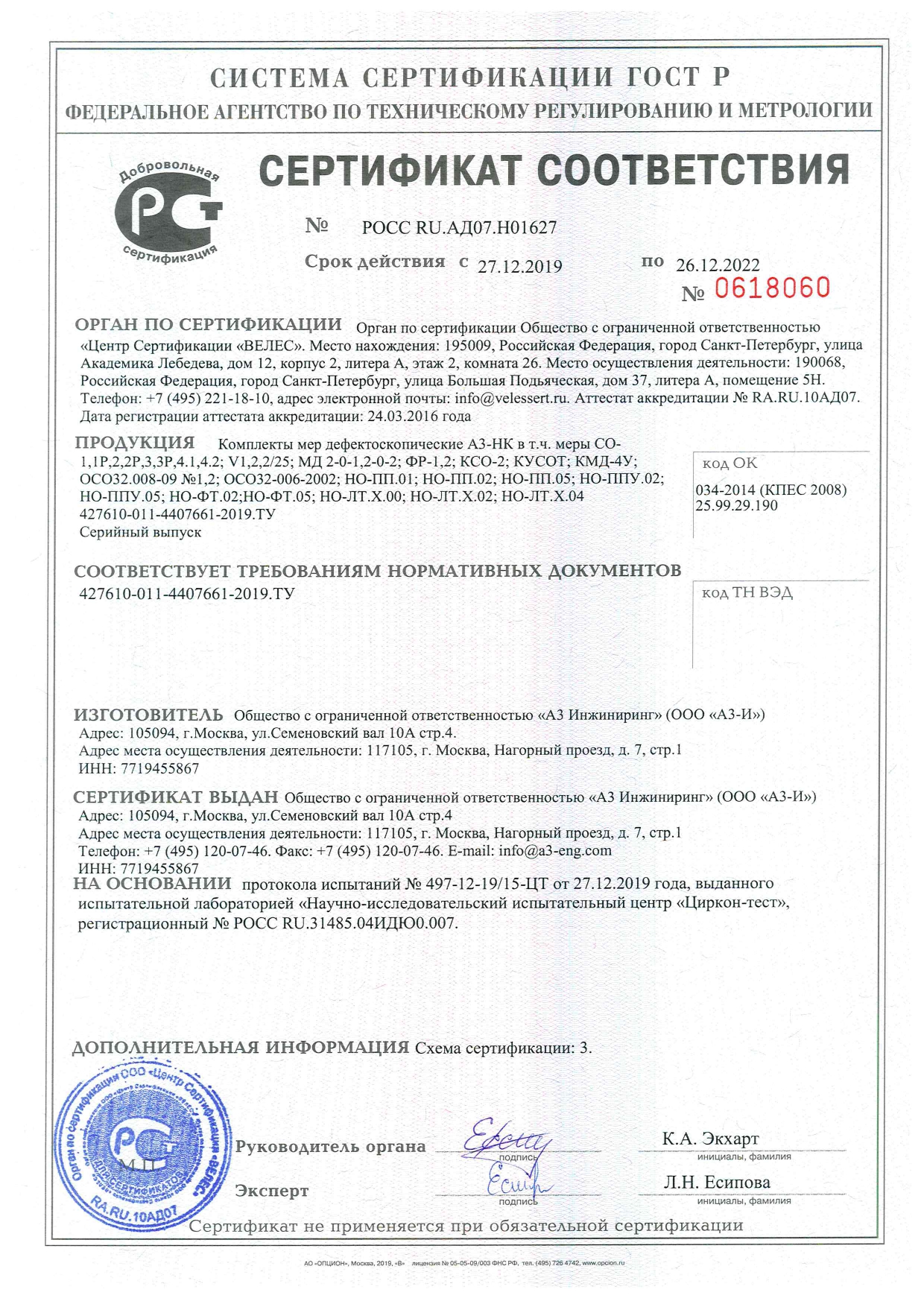

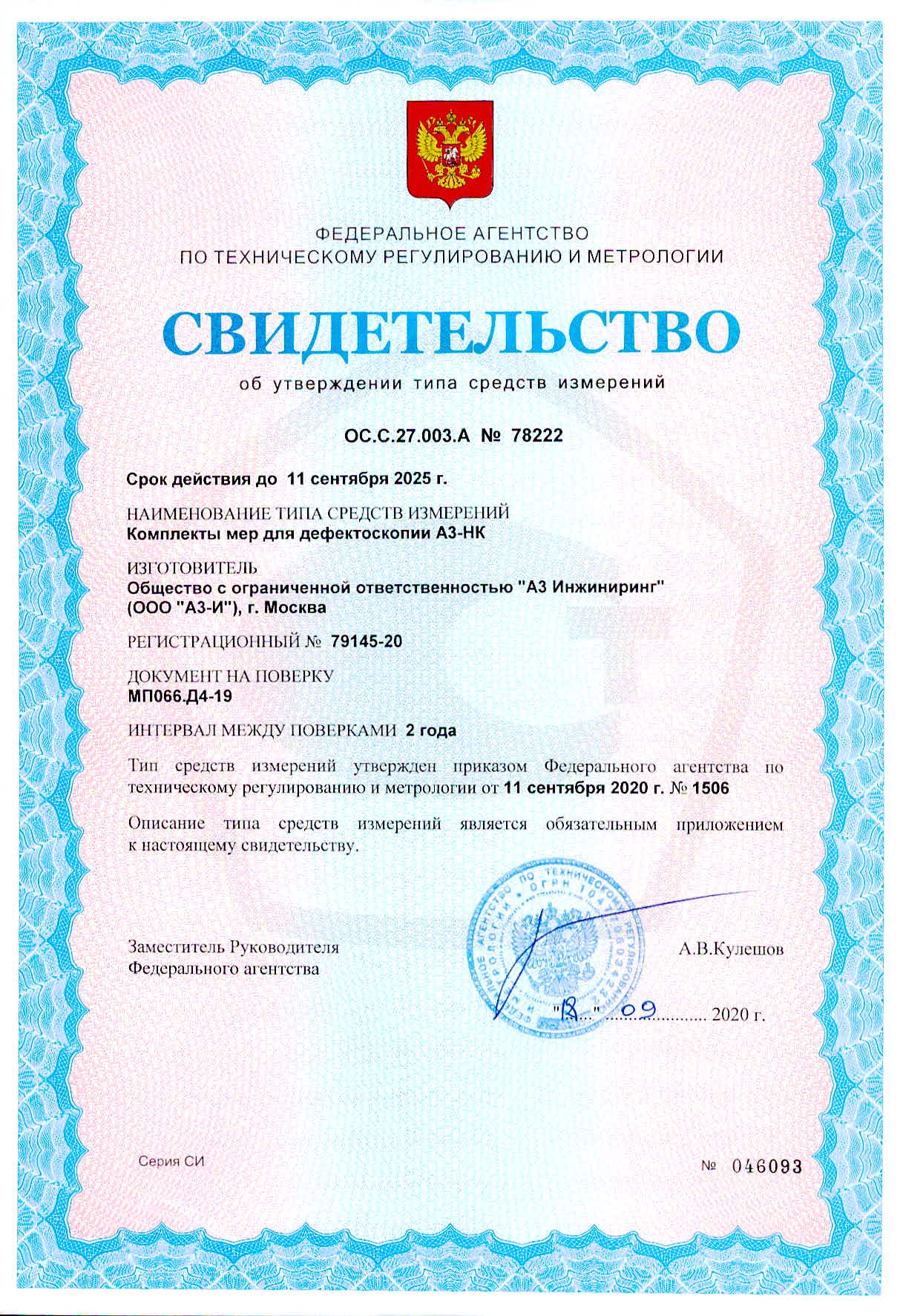

Сертификаты |
||||||||||||||||||
|
||||||||||||||||||
|
|
||||||||||||||||||
|
