А3-НК. МЕРА СО-4.1

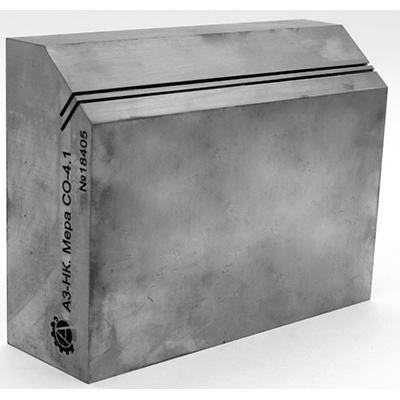

Мера СО-4.1 представляет собой изделие в виде бруска со скошенной гранью, на которой нанесены два параллельных паза с изменяющейся глубиной.
Меру СО-4.1 применяют для измерения длины волны (частоты), возбуждаемой преобразователями с углами α ввода от 40° до 65° а и частотой от 1,25 до 5 МГц.
Технические характеристики меры СО-4.1:
|
Толщина меры, не более, мм |
40 |
|
Номинальное значение ширины пазов, мм |
1,0 ±0,1 |
|
Шероховатость Rа рабочих поверхностей меры, не более, мкм |
1,25 |
|
Масса, не более, кг |
3,1 |
Каждый настроечный образец (мера) имеет маркировку и паспорт, который содержит сведения о конструктивных параметрах образца и материале, из которого он изготовлен, вид и размеры искусственных отражателей, условия хранения.
Метрологические характеристики:
|
Мера СО-4.1 |
|
|
Номинальное значение и допустимое отклонение длины меры, мм |
120,0 ±0,2 |
|
Номинальное значение глубины паза 1 со стороны А и паза 2 со стороны Б и их допустимое отклонение, мм |
11,0 ±0,1 |
|
Номинальное значение глубины паза 1 со стороны Б и паза 2 со стороны А и их допустимое отклонение, мм |
8,5 ±0,1 |
|
Пределы допускаемой абсолютной погрешности воспроизведения длины меры и глубины пазов, мм |
±0,1 |
|
Номинальное значение скорости продольной ультразвуковой волны, м/c - для стали 3 - для стали 20 - для стали 45 - для стали 40Х13 - для стали 12Х18Н10Т - для медно-цинкового сплава марки Л63 - для алюминиевого сплава Д16 |
5900 ±133 5900 ±133 5920 ±133 6040 ±133 5740 ±133 4430 ±133 6360 ±133 |
|
Пределы допускаемой абсолютной погрешности воспроизведения скорости продольной ультразвуковой волны в мере, м/с |
±30 |
Комплект поставки:
|
Сертификаты |
||||||||||||||||||
|
||||||||||||||||||
|
|
||||||||||||||||||
|
