А3-НК. МЕРА V2/25

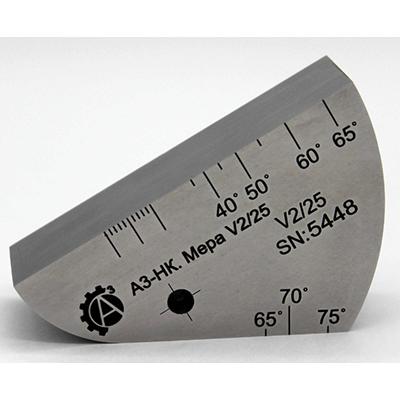

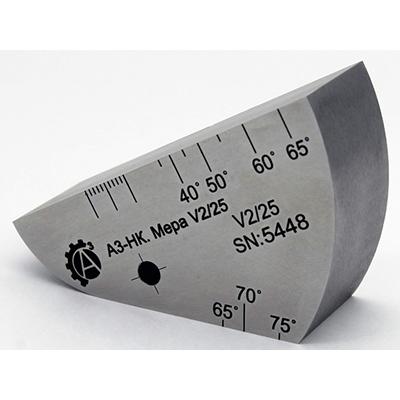

Меры V2 и V2/25 представляют собой изделие в виде бруска треугольной формы. В мере имеется цилиндрическое сквозное отверстие на боковой поверхности, служащее отражателем ультразвуковых волн. На боковой поверхности мер нанесены шкалы, необходимые для определения точки и угла ввода ультразвуковой волны.
Меры V2 и V2/25 применяют для настройки глубиномера, настройки уровней чувствительности, определения точки выхода луча, стрелы и угла ввода преобразователя.
Технические характеристики мер V2 и V2/25:
|
Длина меры, мм |
75 |
|
Шероховатость Rа рабочих поверхностей меры, не более, мкм |
1,25 |
|
Масса, не более, кг |
0,9 |
Геометрические размеры соответствуют требованиям ГОСТ Р 55724-2013 «Контроль неразрушающий. Соединения сварные. Методы ультразвуковые». Каждый настроечный образец (мера) имеет маркировку и паспорт, который содержит сведения о конструктивных параметрах образца и материале, из которого он изготовлен, вид и размеры искусственных отражателей, условия хранения.
Метрологические характеристики:
|
Номинальное значение и допустимое отклонение толщин мер, мм V2 V2/25 |
12,5±0,1 25,0 ±0,1 |
|
Номинальное значение и допустимое отклонение диаметра искусственного дефекта, мм |
5,0 ±0,1 |
|
Номинальное значение и допустимое отклонение расстояния до центра искусственного дефекта, мм: - от рабочей поверхности 1 меры - от рабочей поверхности 2 меры |
20,0 ±0,1 7,7 ±0,1 |
|
Смещение базовой риски шкалы 1 относительно проекции центра искусственного дефекта на рабочую поверхность 1, мм |
±0,1 |
|
Номинальное значение и допустимое отклонение расстояния от проекции центра искусственного дефекта на рабочую поверхность 1 до базовой риски шкалы 2, мм |
16,8 ±0,1 |
|
Номинальное значение и допустимое отклонение расстояния от проекции центра искусственного дефекта на рабочую поверхность 2 до базовой риски шкалы 3, мм |
16,5 ±0,1 |
|
Положение и допустимое отклонение рисок шкалы относительно базовой риски, мм - для шкалы 1 вдоль рабочей поверхности 1
- для шкалы 2 вдоль рабочей поверхности 1 - для шкалы 3 вдоль рабочей поверхности 2 |
L ± 0,2 где L – номинальное значение на шкале 1, мм 20·(tgα – tg40°) ±0,2 7,7∙(tgα – tg65°) ±0,2 где α - значение угла ввода, соответствующее данной риске, ° |
|
Номинальное значение и допустимое отклонение расстояния от базовой риски шкалы 1, мм: - до грани 1 - до грани 2 |
25,0 ±0,1 50,0 ±0,1 |
|
Пределы допускаемой абсолютной погрешности воспроизведения толщины меры, диаметра искусственного дефекта, расстояния до центра искусственного дефекта, смещения и расстояния до базовых рисок и положения рисок шкалы относительно базовых рисок, мм |
±0,1 |
|
Номинальное значение и допустимое отклонение скорости продольной ультразвуковой волны, м/c - для стали 3 - для стали 20 - для стали 45 - для стали 40Х13 - для стали 12Х18Н10Т - для медно-цинкового сплава марки Л63 - для алюминиевого сплава Д16 |
5900 ±133 5900 ±133 5920 ±133 6040 ±133 5740 ±133 4430 ±133 6360 ±133 |
|
Пределы допускаемой абсолютной погрешности воспроизведения скорости продольной ультразвуковой волны в мере, м/с |
± 30 |
