Тип оборудования: низкопрофильные наклонные износостойкие преобразователи, предназначены для проведения ручного ультразвукового контроля в составе ультразвуковых дефектоскопов общего назначения.

Производитель: НДТ-КЛАБ

Модель: SENDAST-ММ П121

Гарантия: 1 год

Описание преобразователя SENDAST-ММ П121:

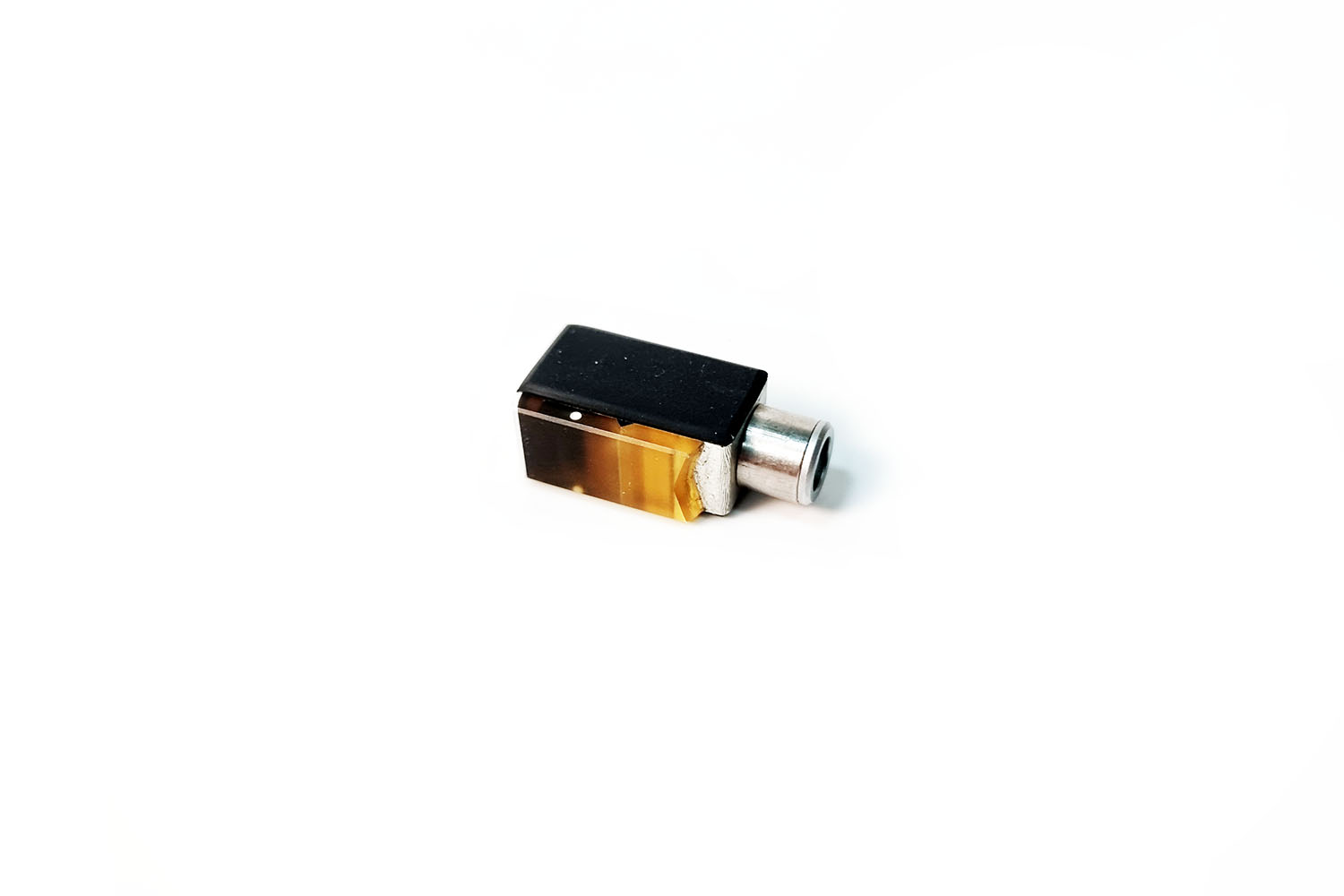

SENDAST-ММ П121 низкопрофильные наклонные износостойкие преобразователи, предназначены для проведения ручного ультразвукового контроля в составе ультразвуковых дефектоскопов общего назначения. Призма преобразователей изготовлена из износостойкого инновационного полимера, обеспечивающего отличное соотношение полезный сигнал/шум и превосходство по износу со стандартными ПЭП до 8-10 раз. Низкопрофильные преобразователи в миниатюрном исполнении удобны для использования для контроля труб малого диаметра даже без притирки, а так же для работы в труднодоступных местах. Габариты преобразователя ДхШхВ - 28х11х13 ± 1 мм, протектор 18х9 мм

ТЕХНОЛОГИИ УЛЬТРАЗВУКОВЫХ ПРЕОБРАЗОВАТЕЛЕЙ SENDAST

DEEPDAMP - инновационная технология создания внутреннего пьезоакустического модуля преобразователя, способного генерировать предельно малые по времени, широкополосные полезные сигналы, обеспечивающие предельную физическую разрешающую способность, точность, повторяемость и стабильность измерений

Концепт технологии – максимальное согласование пьезокристалла с окружающей средой по акустическим, механическим и электрическим аспектам материаловедения. Технология обеспечивает относительную полосу пропускания до 140 %, в частотном диапазоне от 0,5 до 10 МГц. Такие сигналы наиболее полезны в УЗ-контроле материалов с высоким затуханием, так как имеют лучшее прохождение за счет своего широкого спектра составляющих гармоник.

ULTRA SAS - инновационная технология глубокого подавления собственных шумов призматической части датчиков

Концепт технологии - специальный полимерный компаунд с уникально высокой способностью поглощать ультразвуковую энергию. Использование этого компаунда обеспечивает возможность изготовления преобразователей с малой стрелой и низким уровнем шумов в зоне приема эхосигналов с глубины 3…5 мм в стали возникающие внутри призмы волновые переотражения (шумы) попадают на границу с компаундом, проходят через нее без какого-либо преломления/отражения и предельно быстро затухают в компаунде. УЗ-затухание компаунда составляет 8 дБ/мм (на частоте 2,5 МГц). что в среднем в 30 раз больше, чем в полимерах для призм, имеющих УЗ-затухание 0,18…0,40 дБ/мм. Аномально высокое УЗ-затухание компаунд имеет благодаря своей особой внутренней структуре – в виде равномерной паутины мембран, имеющих толщину 1…3 мкм и модуль упругости на порядок меньший, чем у полимеризованного компаунда. Расстояния между мембранами 100…200 мкм

СКИН - инновационная технология высокой электромагнитной помехоустойчивости ультразвуковых преобразователей

Концепт технологии – специальное экранирующее покрытие, наносимое на внутренние поверхности составляющих частей преобразователя, в том числе и со стороны излучающей поверхности пьезоэлемента в процессе его сборки. Покрытие СКИН работает как электромагнитный экран, но имеет высокую акустическую прозрачность для ультразвуковых колебаний. Высокая экранирующая эффективность обеспечивается малым удельным сопротивлением. Акустическая прозрачность обеспечивается микронной толщиной покрытия

ОСОБЕННОСТИ УЛЬТРАЗВУКОВЫХ ПРЕОБРАЗОВАТЕЛЕЙ SENDAST П121

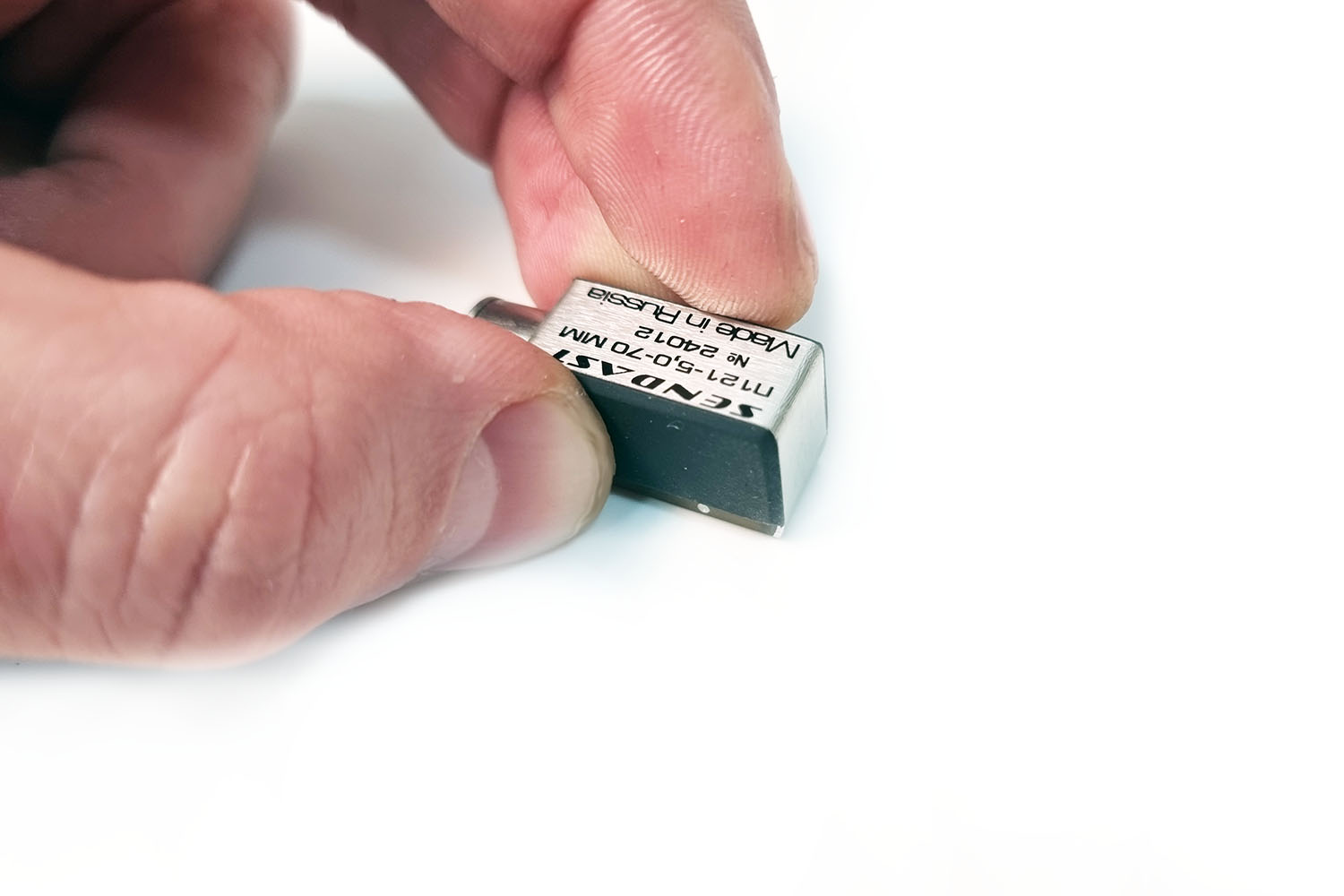

• КОМПАКТНЫЙ РАЗМЕР - Низкопрофильные преобразователи в миниатюрном исполнении удобны для использования для контроля труб малого диаметра даже без притирки, а так же для работы в труднодоступных местах. Габариты преобразователя ДхШхВ - 28х11х13 ± 1 мм, протектор 18х9 мм
• ВЫСОКАЯ ИЗНОСОУСТОЙЧИВОСТЬ – особенный инновационный полимер призмы по износу превосходит преобразователи с призмой из оргстекла и эпоксидных компаундов до 8-10 раз (в силу конструктивной особенности у SENDAST-MM протектор тоньше чем у стандартного SENDAST П121, поэтому показатели износостойкости в метрах ниже чем у стандартного SENDAST П121)
• ЭКОНОМИЯ - выбирая преобразователи SENDAST, вы экономите деньги на покупку преобразователей минимум в 2 раза
• ВЫСОКАЯ ТЕРМОСТОЙКОСТЬ – Преобразователи пригодны для контакта с объектами контроля, нагретыми до 200 °С (кратковременное использование)
• ВЫСОКАЯ ЧУВСТВИТЕЛЬНОСТЬ - Соотношение сигнал/шум в зоне контроля не менее 20 Дб
• ШИРОКОПОЛОСНОСТЬ СВЫШЕ 100% - В преобразователях применяется оригинальная технология «DeepDamp» для получения широкополосных сигналов предельно малой длительности
• БЕСКОРПУСНОЕ ИЗГОТОВЛЕНИЕ - отсутствие трения элементов корпуса преобразователя о металл, исключает влипание преобразователя и обеспечивает равномерное скольжение по объекту контроля
• ПОЛНАЯ ЭЛЕКТРОМАГНИТНАЯ ПОМЕХОЗАЩИЩЕННОСТЬ – экранирование со всех сторон, включая рабочую поверхность - оригинальная технология «СКИН»
• СОВМЕСТИМОСТЬ - отсутствие внутренних цепей коррекции (внутренней индуктивности) позволяет работать с большинством российских (А1212 MASTER, A1214EXPERT,УСД-50, УСД-60, УД2В-П46, A1211MINI, A1550 IntroVisor, УД-2-70 и др.) и зарубежных дефектоскопов (USM GO, EPOCH, и др.)
• ГЕОМЕТРИЧЕСКОЕ ПОДАВЛЕНИЕ ШУМОВ - оригинальная технология «Ultra SAS» для подавления собственных внутрипризматических шумов

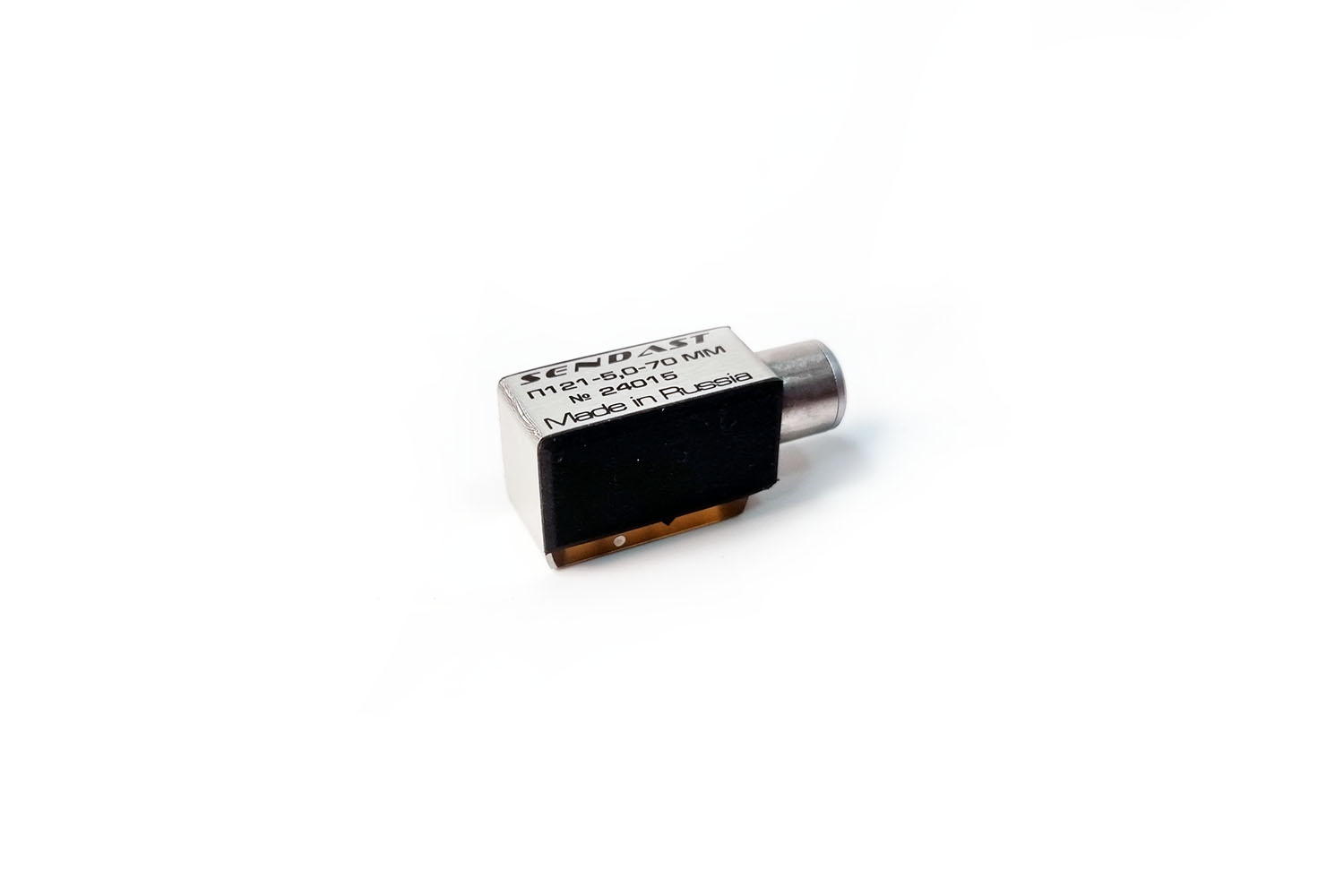

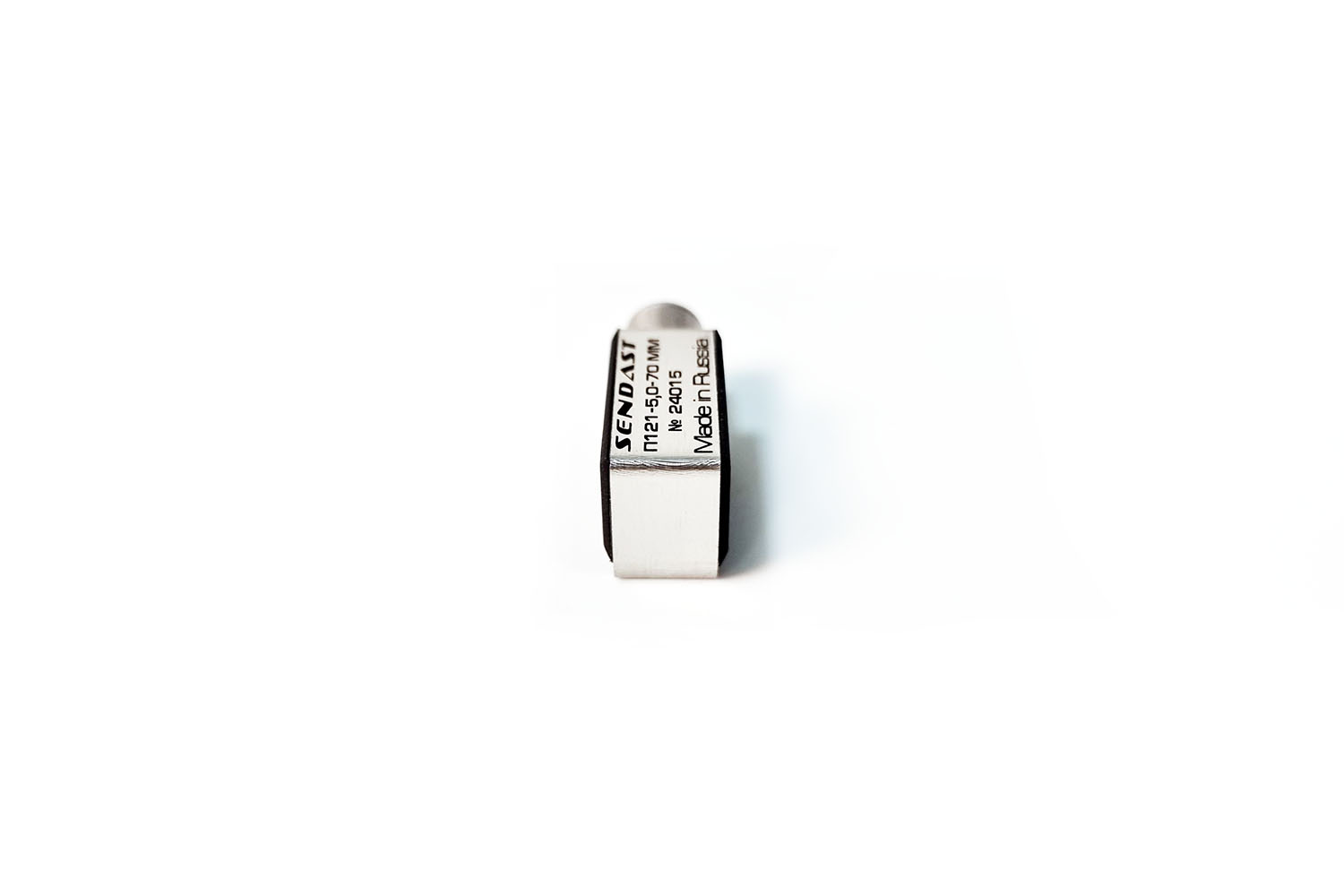

• ДОЛГОВЕЧНЫЙ ШИЛЬДИК - информация наносится по технологии Металлографика®. Маркировка преобразователя внедряется в металлический каркас преобразователяна глубину 18-22 мкм и не стирается со временем при воздействии с контактными жидкстями

НОМЕНКЛАТУРА УЛЬТРАЗВУКОВЫХ ПРЕОБРАЗОВАТЕЛЕЙ SENDAST-ММ П121
