PLEX П121 наклонный преобразователь

  • PLEX П121 наклонный преобразователь

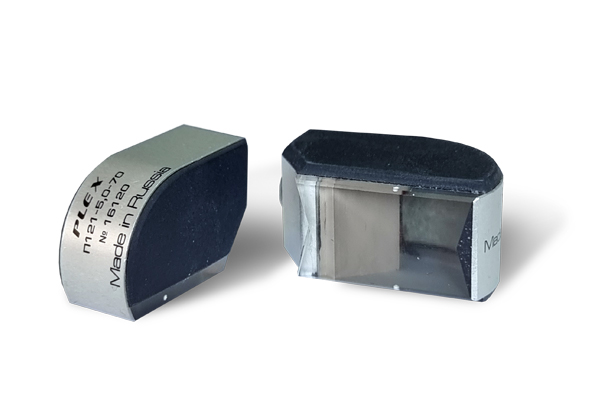

    /images/all/3/15334/big/img_5.jpg

    jijijij

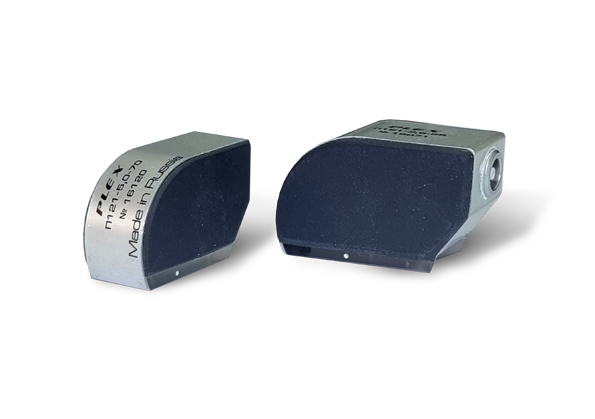

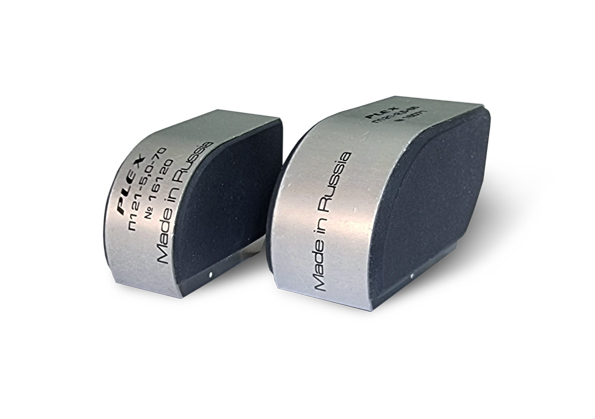

    PLEX П121 наклонный преобразователь

ЦЕНА: от 9 500 руб.

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
NDT-club (НДТ-КЛАБ)


Страна производитель: Россия Россия

Гарантия: 1 год
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Описание PLEX П121:



PLEX П121 наклонные преобразователи  для контроля сварных соединений в составе ультразвуковых дефектоскопов общего применения для ручного контроля РУЗК.

Ультразвуковые преобразователи PLEX это более бюджетная модель преобразователей SENDAST  - призма преобразователей PLEX  выполнена из оргстекла и не является износоустойчивой. Остальные конструкционные особенности преобразователей PLEX сходны с серией преобразователей SENDAST



ТЕХНОЛОГИИ PLEX П121:



DEEPDAMP - инновационная технология создания внутреннего пьезоакустического модуля преобразователя, способного генерировать предельно малые по времени, широкополосные полезные сигналы, обеспечивающие предельную физическую разрешающую способность, точность, повторяемость и стабильность измерений

Концепт технологии – максимальное согласование пьезокристалла с окружающей средой по акустическим, механическим и электрическим аспектам материаловедения. Технология обеспечивает относительную полосу пропускания до 140 %, в частотном диапазоне от 0,5 до 10МГц. Такие сигналы наиболее полезны в УЗ-контроле материалов с высоким затуханием, так как имеют лучшее прохождение за счет своего широкого спектра составляющих гармоник

ULTRA SAS - инновационная технология глубокого подавления собственных шумов призматической части датчиков

Концепт технологии - специальный полимерный компаунд с уникально высокой способностью поглощать ультразвуковую энергию. Использование этого компаунда обеспечивает возможность изготовления преобразователей с малой стрелой и низким уровнем шумов в зоне приема эхосигналов с глубины 3…5 мм в стали возникающие внутри призмы волновые переотражения (шумы) попадают на границу с компаундом, проходят через нее без какого-либо преломления/отражения и предельно быстро затухают в компаунде. УЗ-затухание компаунда составляет 8 дБ/мм (на частоте 2,5 МГц). что в среднем в 30 раз больше, чем в полимерах для призм, имеющих УЗ-затухание 0,18…0,40 дБ/мм. Аномально высокое УЗ-затухание компаунд имеет благодаря своей особой внутренней структуре – в виде равномерной паутины мембран, имеющих толщину 1…3 мкм и модуль упругости на порядок меньший, чем у полимеризованного компаунда. Расстояния между мембранами 100…200 мкм

СКИН - инновационная технология высокой электромагнитной помехоустойчивости ультразвуковых преобразователей

Концепт технологии – специальное экранирующее покрытие, наносимое на внутренние поверхности составляющих частей преобразователя, в том числе и со стороны излучающей поверхности пьезоэлемента в процессе его сборки. Покрытие СКИН работает как электромагнитный экран, но имеет высокую акустическую прозрачность для ультразвуковых колебаний. Высокая экранирующая эффективность обеспечивается малым удельным сопротивлением. Акустическая прозрачность обеспечивается микронной толщиной покрытия



  • СОВМЕСТИМОСТЬ - отсутствие внутренних цепей коррекции (внутренней индуктивности) позволяет работать с большинством российских (А1212 MASTER, A1214EXPERT,УСД-50, УСД-60, УД2В-П46, A1211MINI, A1550 IntroVisor, УД-2-70 и др.) и зарубежных дефектоскопов (USM GO, EPOCH, и др.)

  • ШИРОКОПОЛОСНОСТЬ СВЫШЕ 100% - В преобразователях применяется оригинальная технология «DeepDamp» для получения широкополосных сигналов предельно малой длительности

  • ПОЛНАЯ ЭЛЕКТРОМАГНИТНАЯ ПОМЕХОЗАЩИЩЕННОСТЬ – экранирование со всех сторон, включая рабочую поверхность - оригинальная технология «СКИН»

  • ГЕОМЕТРИЧЕСКОЕ ПОДАВЛЕНИЕ ШУМОВ - оригинальная технология «Ultra SAS» для подавления собственных внутрипризматических шумов

  • ВЫСОКАЯ ЧУВСТВИТЕЛЬНОСТЬ - Соотношение сигнал/шум в зоне контроля не менее 20 Дб

  • БЕСКОРПУСНОЕ ИЗГОТОВЛЕНИЕ - отсутствие трения элементов корпуса преобразователя о металл, исключает влипание  преобразователя и обеспечивает равномерное скольжение по объекту контроля

  • ОРИГИНАЛЬНЫЙ ДИЗАЙН - обтекаемая, сглаженная форма преобразователя и обрезиненные, нескользящие боковые накладки создают комфортное нехолодное и не режущее тактильное ощущение при работе, способствуют снижению напряжения пальцев руки.



Номенклатура:



Номинал преобразователя

Угол ввода, °

Цена руб. с НДС

П121-2,5-40 PLEX

40,0 ± 1

8000

П121-2,5-45 PLEX

45,0 ± 1

8000

П121-2,5-50 PLEX

50,0 ± 1

8000

П121-2,5-60 PLEX

60,0 ± 2

8000

П121-2,5-65 PLEX

65,0 ± 2

8000

П121-2,5-70 PLEX

70,0 ± 2

8000

П121-5,0-40 PLEX

40,0 ± 1

8000

П121-5,0-45 PLEX

45,0 ± 1

8000

П121-5,0-50 PLEX

50,0 ± 1

8000

П121-5,0-60 PLEX

60,0 ± 2

8000

П121-5,0-65 PLEX

65,0 ± 2

8000

П121-5,0-70 PLEX

70,0 ± 2

8000

П121-5,0-72 PLEX

72,0 ± 2

8000

П121-5,0-75 PLEX

75,0 ± 2

8000





Технические характеристики PLEX П121:





Характеристика

Ед. изм.

Частота ПЭП 2,5 МГц

Частота ПЭП 5,0 МГц

Рабочий тип волны



поперечная

поперечная

Рабочая частота

МГц

2,5 ± 0,25

5,0 ± 0,5

Длительность эхосигнала по уровню   -20дБ

мкс

не более 1,3

не более 0,7

Длительность эхосигнала по уровню   -6дБ

мкс

не более 0,65

не более 0,35

Относительная полоса пропускания по уровню   -20дБ

%

не менее 100

не менее 100

Относительная полоса пропускания по уровню   -6дБ

%

не менее 50

не менее 45

Резерв чувствительности

дБ

не менее 40

не менее 50

Емкость

пФ

1900 ± 200

650 ± 100

Пьезопластина



диск Ø12 мм

диск Ø6 мм

Внутренняя цепь коррекции



отсутствует

отсутствует

Защита от электромагнитных помех



присутствует

присутствует

Разъем



Lemo 00

Lemo 00

Габаритные размеры (Д×Ш×В)

мм

37×18×23 ± 1 с горизонтальным разъемом

32×13×21 ± 1 с горизонтальным разъемом





Масса

гр

22 ± 2

12 ± 2

Диапазон рабочих температур

°С

-30…+60

-30…+60



Комплектация:



  • Преобразователь
  • Паспорт
  • футляр
