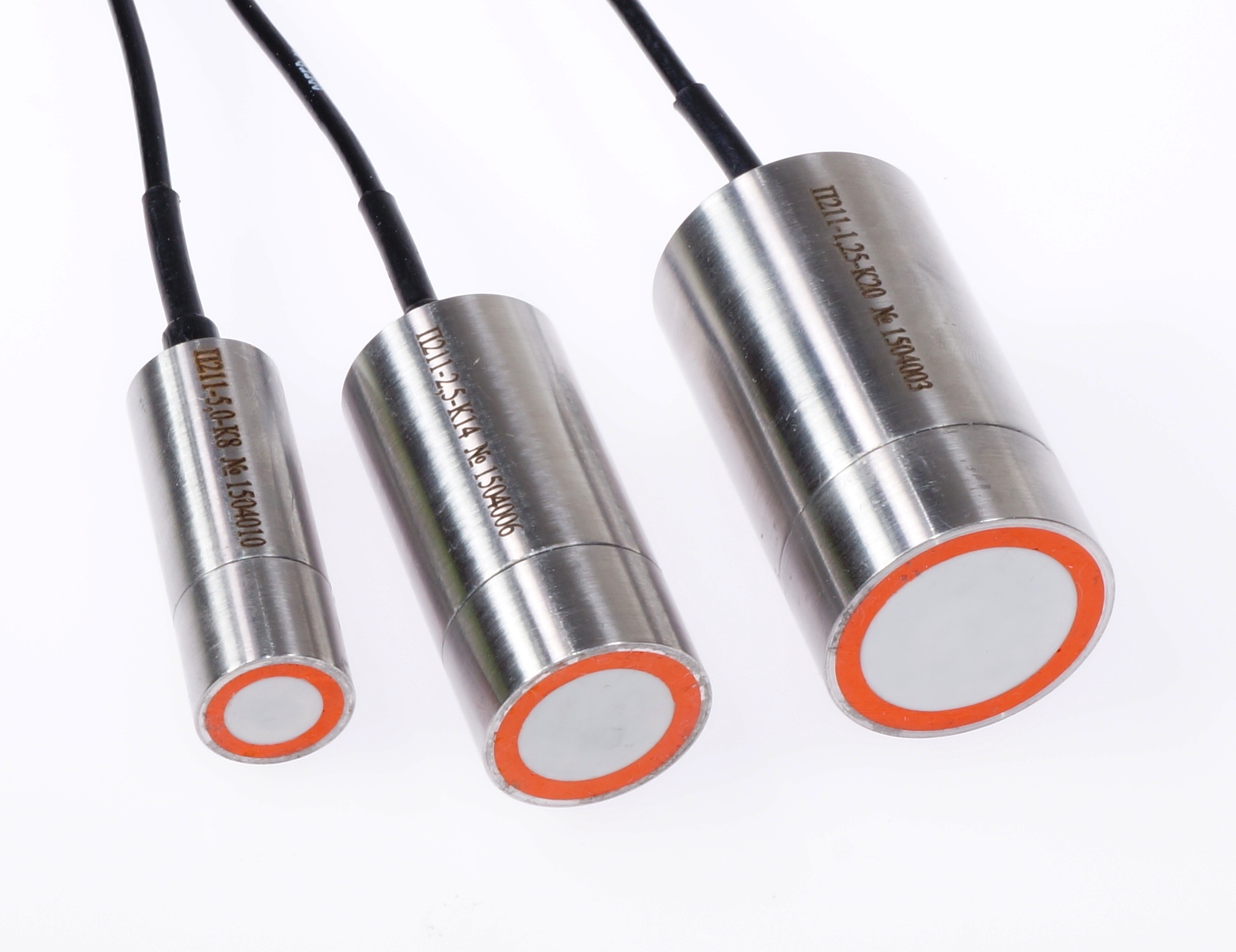

SENDAST П211Ф иммерсионный преобразователь высокоточного разрешения

  • SENDAST П211Ф иммерсионный преобразователь высокоточного разрешения

    /images/all/3/15339/big/img_5.jpg

    jijijij

    SENDAST П211Ф иммерсионный преобразователь высокоточного разрешения

ЦЕНА: 18 000 руб.

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
NDT-club (НДТ-КЛАБ)


Страна производитель: Россия Россия

Гарантия: 1 год
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

П211/П211Ф SENDAST ИММЕРСИОННЫЕ ПРЕОБРАЗОВАТЕЛИ ВЫСОКОТОЧНОГО РАЗРЕШЕНИЯ - уникальные российские иммерсионные преобразователи с широкополосными сигналами предельно малой длительности. Именно эта электроакустическая особенность серии П211 SENDAST дает иммерсионному УЗ-контролю максимальную физическую точность измерения и разрешающую способность.Преобразователи с фокусированным лучом имеют обозначение П211Ф

Преобразователи предназначены для проведения высокоточного ультразвукового контроля и диагностики материалов и изделий через толстый слой воды в составе иммерсионных комплексов УЗК

Серия П211/П211Ф SENDAST ориентирована для замещения импортных дорогостоящих иммерсионных преобразователей зарубежного производства



ЭКСПЛУАТАЦИОННО-ПОТРЕБИТЕЛЬСКИЕ СВОЙСТВА:



Максимальная разрешающая способность обеспечивается предельно малой длительностью полезных сигналов

Максимальная точность измерения обеспечивается высоким соотношением сигнал/шум и предельно малой длительностью полезных сигналов

По электроакустическим свойствам и конструктивному исполнению аналогичны преобразователям GE, Doppler, SIUI, Imasonic, Panametrics с сигналами класса «Alpha», «Videoscan», «Wide Frequency Bandwidth», «High Damped»

Высокая эффективность на нержавеющих сталях с большим УЗ-затуханием обеспечивается относительной широкополосностью полезных сигналов более 100%

Преобразователи могут иметь исполнение с фокусировкой луча «в линию» или «в точку»

Преобразователи рассчитаны для работы в полностью погруженном состоянии. Глубина погружения ограничивается длиной кабеля - степень герметичности IP68

Высокая химическая стойкость -корпус из нержавеющей стали и кабель с фторопластовой оболочкой обеспечивают долговременную химическую стойкость к любым жидкостям и контактным смазкам

Стандартная коммутация с оборудованием обеспечивается встроенным кабелем длиной 2,5м с разъемом Lemo серии 00



Соответствие ГОСТ



  • Преобразователи соответствуют ГОСТ 14782-86, ГОСТ 26266-90, ГОСТ Р 55725-2013 по исполнению и электроакустическим параметрам

  • Преобразователи соответствуют классу IP68 ГОСТ 14254-96 по степени защиты от проникновения пыли и воды

  • Преобразователи имеют обозначение по ГОСТ 26266-90

  • Преобразователи соответствуют группе II вида I ГОСТ 27.003-90. Неремонтируемые, невосстанавливаемые, однофункциональные

  • Преобразователи соответствуют группе Р2, С4 ГОСТ Р 52931-2008 по требованиям эксплуатации



ТЕХНОЛОГИЧЕСКАЯ УНИКАЛЬНОСТЬ:



  • В преобразователях применяется оригинальная технология «DeepDamp» для получения широкополосных сигналов предельно малой длительности

  • В преобразователях применяется оригинальная технология «Elma pro» по обеспечению электромагнитной экранировки от помех и наводок



Номенклатура частота/диаметр пьезокристалла





Диаметр, мм

3

5

6

10

13

14

15

19

20

24

25

29

38

Частота, МГц

0,5



30



53

71

122

1



28



61

67



105

142

243

1,25



36



76

84



132

177

304

1,8



11

30

51

59



109

121

175

189



2



12

34

57

66



122

135

194

210



2,25



14

38

64

74

85

137

152

218

237

319

547

2,5



15

42

71

82

95

152

168

242

263

354

608

3,5



21

59

100



213



368



4



24

67

114

132



243

269



5

8

21

30

84

142

165

189



7,5

11



45

126

213



10

15

42

61

168



Дополнительно указана соответствующая длина ближнего поля



Номенклатура корпусов П211 SENDAST





Диаметр, мм (D)

9

9,5

10

13

14

15

16

17

23

24

25

25,4

28

30

30,5

32

35

44

44,5

Высота, мм (H)

25







30











32











33









35











37









38











39











40





45





46







51



52





58





60







64





71







Номенклатура серии П211

Стандартное исполнение:



  • Луч без фокуса, цилиндрический на всю длину ближнего поля

  • Цилиндрический корпус из нержавеющей стали

  • Кабель повышенной химической стойкости длиной 2,5м

  • Кабельный разъем Lemo 00



Частота, МГц

Ø кристалл, мм

Корпус, мм

Обозначение

5

10

Ø14×33

П211-5,0-10-1433 SENDAST

5

3

Ø16×25

П211-5-3-1625 SENDAST

5

3

Ø16×39

П211-5-3-1639 SENDAST

5

5

Ø9,5×25

П211-5-5-9,5/25 SENDAST

5

5

Ø16×35

П211-5-5-1635 SENDAST

5

6

Ø9×51

П211-5-6-0951 SENDAST

5

6

Ø9×71

П211-5-6-0971 SENDAST

5

6

Ø10×32

П211-5-6-1032 SENDAST

5

6

Ø10×37

П211-5-6-1037 SENDAST

5

6

Ø13×30

П211-5-6-1330 SENDAST

5

6

Ø13×39

П211-5-6-1339 SENDAST

5

6

Ø15×38

П211-5-6-1538 SENDAST

5

6

Ø16×25

П211-5-6-1625 SENDAST

5

6

Ø16×39

П211-5-6-1639 SENDAST

5

10

Ø13×60

П211-5-10-1360 SENDAST

5

10

Ø15×38

П211-5-10-1538 SENDAST

5

10

Ø16×25

П211-5-10-1625 SENDAST

5

10

Ø16×30

П211-5-10-1630 SENDAST

5

10

Ø16×35

П211-5-10-1635 SENDAST

5

10

Ø16×39

П211-5-10-1639 SENDAST

5

13

Ø15×38

П211-5-13-1538 SENDAST

5

13

Ø16×25

П211-5-13-1625 SENDAST

5

13

Ø16×30

П211-5-13-1630 SENDAST

5

13

Ø16×39

П211-5-13-1639 SENDAST

5

15

Ø25×35

П211-5-15-2535 SENDAST





Частота, МГц

Ø кристалл, мм

Корпус, мм

Обозначение

0,5

19

Ø25×32

П211-0,5-19-2532 SENDAST

0,5

19

Ø25,4×32

П211-0,5-19-25,4/32 SENDAST

0,5

19

Ø25,4×39

П211-0,5-19-25,4/39 SENDAST

0,5

25

Ø32×32

П211-0,5-25-3232 SENDAST

0,5

25

Ø35×39

П211-0,5-25-3539 SENDAST

0,5

29

Ø35×32

П211-0,5-29-3532 SENDAST

0,5

29

Ø35×39

П211-0,5-29-3539 SENDAST

0,5

38

Ø44×38

П211-0,5-38-4438 SENDAST

0,5

38

Ø44,5×39

П211-0,5-38-44,5/39 SENDAST





Частота, МГц

Ø кристалл, мм

Корпус, мм

Обозначение

1

13

Ø15×38

П211-1,0-13-1538 SENDAST

1

13

Ø16×25

П211-1,0-13-1625 SENDAST

1

13

Ø16×30

П211-1,0-13-1630 SENDAST

1

13

Ø16×39

П211-1,0-13-1639 SENDAST

1

19

Ø25×32

П211-1,0-19-2532 SENDAST

1

19

Ø25×38

П211-1,0-19-2538 SENDAST

1

19

Ø25,4×32

П211-1,0-19-25,4/32 SENDAST

1

19

Ø25,4×39

П211-1,0-19-25,4/39 SENDAST

1

19

Ø25,4×45

П211-1,0-19-25,4/45 SENDAST

1

20

Ø24×60

П211-1,0-20-2460 SENDAST

1

25

Ø30,5×38

П211-1,0-25-30,5/38 SENDAST

1

25

Ø32×32

П211-1,0-25-3232 SENDAST

1

25

Ø32×46

П211-1,0-25-3246 SENDAST

1

25

Ø35×39

П211-1,0-25-3539 SENDAST

1

29

Ø35×32

П211-1,0-29-3532 SENDAST

1

29

Ø35×39

П211-1,0-29-3539 SENDAST

1

38

Ø44×38

П211-1,0-38-4438 SENDAST

1

38

Ø44,5×39

П211-1,0-38-44,5/39 SENDAST





Частота, МГц

Ø кристалл, мм

Корпус, мм

Обозначение

2

10

Ø13×60

П211-2,0-10-1360 SENDAST

2

20

Ø24×60

П211-2,0-20-2460 SENDAST





Частота, МГц

Ø кристалл, мм

Корпус, мм

Обозначение

2,25

6

Ø9×51

П211-2,25-6-0951 SENDAST

2,25

6

Ø9×71

П211-2,25-6-0971 SENDAST

2,25

6

Ø10×32

П211-2,25-6-1032 SENDAST

2,25

6

Ø10×37

П211-2,25-6-1037 SENDAST

2,25

6

Ø13×30

П211-2,25-6-1330 SENDAST

2,25

6

Ø13×39

П211-2,25-6-1339 SENDAST

2.25

6

Ø15×38

П211-2,25-6-1538 SENDAST

2,25

6

Ø16×25

П211-2,25-6-1625 SENDAST

2,25

6

Ø16×39

П211-2,25-6-1639 SENDAST

2,25

10

Ø16×25

П211-2,25-10-1625 SENDAST

2,25

10

Ø16×30

П211-2,25-10-1630 SENDAST

2,25

10

Ø16×35

П211-2,25-10-1635 SENDAST

2,25

10

Ø16×39

П211-2,25-10-1639 SENDAST

2.25

13

Ø15×38

П211-2,25-13-1538 SENDAST

2,25

13

Ø16×25

П211-2,25-13-1625 SENDAST

2,25

13

Ø16×30

П211-2,25-13-1630 SENDAST

2,25

13

Ø16×39

П211-2,25-13-1639 SENDAST

2,25

15

Ø25×35

П211-2,25-15-2535 SENDAST

2,25

19

Ø25×32

П211-2,25-19-2532 SENDAST

2.25

19

Ø25×38

П211-2,25-19-2538 SENDAST

2,25

19

Ø25,4×32

П211-2,25-19-25,4/32 SENDAST

2,25

19

Ø25,4×39

П211-2,25-19-25,4/39 SENDAST

2,25

19

Ø25,4×45

П211-2,25-19-25,4/45 SENDAST

2.25

25

Ø30,5×38

П211-2,25-25-30,5/38 SENDAST

2,25

25

Ø32×32

П211-2,25-25-3232 SENDAST

2,25

25

Ø32×46

П211-2,25-25-3246 SENDAST

2,25

25

Ø35×35

П211-2,25-25-3535 SENDAST

2,25

25

Ø35×39

П211-2,25-25-3539 SENDAST

2,25

29

Ø35×32

П211-2,25-29-3532 SENDAST

2,25

29

Ø35×39

П211-2,25-29-3539 SENDAST

2,25

38

Ø44×38

П211-2,25-38-4438 SENDAST

2,25

38

Ø44,5×39

П211-2,25-38-44,5/39 SENDAST



Частота, МГц

Ø кристалл, мм

Корпус, мм

Обозначение

3,5

6

Ø9×51

П211-3,5-6-0951 SENDAST

3,5

6

Ø9×71

П211-3,5-6-0971 SENDAST

3,5

6

Ø10×32

П211-3,5-6-1032 SENDAST

3,5

6

Ø13×30

П211-3,5-6-1330 SENDAST

3,5

6

Ø13×39

П211-3,5-6-1339 SENDAST

3,5

6

Ø16×25

П211-3,5-6-1625 SENDAST

3,5

6

Ø16×39

П211-3,5-6-1639 SENDAST

3,5

10

Ø16×25

П211-3,5-10-1625 SENDAST

3,5

10

Ø16×30

П211-3,5-10-1630 SENDAST

3,5

10

Ø16×39

П211-3,5-10-1639 SENDAST

3,5

13

Ø16×25

П211-3,5-13-1625 SENDAST

3,5

13

Ø16×30

П211-3,5-13-1630 SENDAST

3,5

13

Ø16×39

П211-3,5-13-1639 SENDAST

3,5

19

Ø25×32

П211-3,5-19-2532 SENDAST

3,5

19

Ø25,4×32

П211-3,5-19-25,4/32 SENDAST

3,5

19

Ø25,4×39

П211-3,5-19-25,4/39 SENDAST

3,5

19

Ø25,4×45

П211-3,5-19-25,4/45 SENDAST

3,5

25

Ø32×32

П211-3,5-25-3232 SENDAST

3,5

25

Ø32×46

П211-3,5-25-3246 SENDAST

3,5

25

Ø35×39

П211-3,5-25-3539 SENDAST





Частота, МГц

Ø кристалл, мм

Корпус, мм

Обозначение

4

10

Ø13×60

П211-4-10-1360 SENDAST

4

20

Ø24×60

П211-4-20-2460 SENDAST





Частота, МГц

Ø кристалл, мм

Корпус, мм

Обозначение

7,5

3

Ø16×25

П211-7,5-3-1625 SENDAST

7,5

3

Ø16×39

П211-7,5-3-1639 SENDAST

7,5

6

Ø16×25

П211-7,5-6-1625 SENDAST

7,5

6

Ø16×39

П211-7,5-6-1639 SENDAST

7,5

10

Ø16×25

П211-7,5-10-1625 SENDAST

7,5

10

Ø16×39

П211-7,5-10-1639 SENDAST

7,5

13

Ø16×25

П211-7,5-13-1625 SENDAST

7,5

13

Ø16×30

П211-7,5-13-1630 SENDAST

7,5

13

Ø16×39

П211-7,5-13-1639 SENDAST



Частота, МГц

Ø кристалл, мм

Корпус, мм

Обозначение

10

3

Ø16×25

П211-10-3-1625 SENDAST

10

3

Ø16×39

П211-10-3-1639 SENDAST

10

5

Ø9,5×25

П211-10-5-9,5/25 SENDAST

10

5

Ø16×35

П211-10-5-1635 SENDAST

10

6

Ø9×51

П211-10-6-0951 SENDAST

10

6

Ø9×71

П211-10-6-0971 SENDAST

10

6

Ø10×32

П211-10-6-1032 SENDAST

10

6

Ø10×37

П211-10-6-1037 SENDAST

10

6

Ø13×30

П211-10-6-1330 SENDAST

10

6

Ø13×39

П211-10-6-1339 SENDAST

10

6

Ø15×38

П211-10-6-1538 SENDAST

10

6

Ø16×25

П211-10-6-1625 SENDAST

10

6

Ø16×39

П211-10-6-1639 SENDAST

10

10

Ø13×60

П211-10-10-1360 SENDAST

10

10

Ø15×38

П211-10-10-1538 SENDAST

10

10

Ø16×25

П211-10-10-1625 SENDAST

10

10

Ø16×30

П211-10-10-1630 SENDAST

10

10

Ø16×35

П211-10-10-1635 SENDAST

10

10

Ø16×39

П211-10-10-1639 SENDAST



Преобразователи могут иметь опционное исполнение:



  • с фокусировкой луча «в линию» на заданное фокусное расстояние (П211Ф …)

  • с фокусировкой луча «в точку» на заданное фокусное расстояние (П211Ф …)

  • с требуемым сочетанием частота/диаметр/корпус

  • с требуемой длиной кабеля

  • с кабельными разъемами BNC, Lemo 01, SMA, Microdot

  • с корпусными разъемами BNC, Lemo 00, Lemo 01, SMA, UHF, Microdot

Введите число *


Введите число *

ПОХОЖИЕ ТОВАРЫ

SENDAST П211Ф иммерсионный преобразователь высокоточного разрешения

П211/П211Ф SENDAST ИММЕРСИОННЫЕ ПРЕОБРАЗОВАТЕЛИ ВЫСОКОТОЧНОГО РАЗРЕШЕНИЯ - уникальные российские иммерсионные преобразователи с широкополосными сигналами предельно малой длительности. Именно эта электроакустическая особенность серии П211 SENDAST дает иммерсионному УЗ-контролю максимальную физическую точность измерения и разрешающую способность.Преобразователи с фокусированным лучом имеют обозначение П211Ф

Преобразователи предназначены для проведения высокоточного ультразвукового контроля и диагностики материалов и изделий через толстый слой воды в составе иммерсионных комплексов УЗК

Серия П211/П211Ф SENDAST ориентирована для замещения импортных дорогостоящих иммерсионных преобразователей зарубежного производства



ЭКСПЛУАТАЦИОННО-ПОТРЕБИТЕЛЬСКИЕ СВОЙСТВА:



Максимальная разрешающая способность обеспечивается предельно малой длительностью полезных сигналов

Максимальная точность измерения обеспечивается высоким соотношением сигнал/шум и предельно малой длительностью полезных сигналов

По электроакустическим свойствам и конструктивному исполнению аналогичны преобразователям GE, Doppler, SIUI, Imasonic, Panametrics с сигналами класса «Alpha», «Videoscan», «Wide Frequency Bandwidth», «High Damped»

Высокая эффективность на нержавеющих сталях с большим УЗ-затуханием обеспечивается относительной широкополосностью полезных сигналов более 100%

Преобразователи могут иметь исполнение с фокусировкой луча «в линию» или «в точку»

Преобразователи рассчитаны для работы в полностью погруженном состоянии. Глубина погружения ограничивается длиной кабеля - степень герметичности IP68

Высокая химическая стойкость -корпус из нержавеющей стали и кабель с фторопластовой оболочкой обеспечивают долговременную химическую стойкость к любым жидкостям и контактным смазкам

Стандартная коммутация с оборудованием обеспечивается встроенным кабелем длиной 2,5м с разъемом Lemo серии 00



Соответствие ГОСТ



  • Преобразователи соответствуют ГОСТ 14782-86, ГОСТ 26266-90, ГОСТ Р 55725-2013 по исполнению и электроакустическим параметрам

  • Преобразователи соответствуют классу IP68 ГОСТ 14254-96 по степени защиты от проникновения пыли и воды

  • Преобразователи имеют обозначение по ГОСТ 26266-90

  • Преобразователи соответствуют группе II вида I ГОСТ 27.003-90. Неремонтируемые, невосстанавливаемые, однофункциональные

  • Преобразователи соответствуют группе Р2, С4 ГОСТ Р 52931-2008 по требованиям эксплуатации



ТЕХНОЛОГИЧЕСКАЯ УНИКАЛЬНОСТЬ:



  • В преобразователях применяется оригинальная технология «DeepDamp» для получения широкополосных сигналов предельно малой длительности

  • В преобразователях применяется оригинальная технология «Elma pro» по обеспечению электромагнитной экранировки от помех и наводок



Номенклатура частота/диаметр пьезокристалла





Диаметр, мм

3

5

6

10

13

14

15

19

20

24

25

29

38

Частота, МГц

0,5



30



53

71

122

1



28



61

67



105

142

243

1,25



36



76

84



132

177

304

1,8



11

30

51

59



109

121

175

189



2



12

34

57

66



122

135

194

210



2,25



14

38

64

74

85

137

152

218

237

319

547

2,5



15

42

71

82

95

152

168

242

263

354

608

3,5



21

59

100



213



368



4



24

67

114

132



243

269



5

8

21

30

84

142

165

189



7,5

11



45

126

213



10

15

42

61

168



Дополнительно указана соответствующая длина ближнего поля



Номенклатура корпусов П211 SENDAST





Диаметр, мм (D)

9

9,5

10

13

14

15

16

17

23

24

25

25,4

28

30

30,5

32

35

44

44,5

Высота, мм (H)

25







30











32











33









35











37









38











39











40





45





46







51



52





58





60







64





71







Номенклатура серии П211

Стандартное исполнение:



  • Луч без фокуса, цилиндрический на всю длину ближнего поля

  • Цилиндрический корпус из нержавеющей стали

  • Кабель повышенной химической стойкости длиной 2,5м

  • Кабельный разъем Lemo 00



Частота, МГц

Ø кристалл, мм

Корпус, мм

Обозначение

5

10

Ø14×33

П211-5,0-10-1433 SENDAST

5

3

Ø16×25

П211-5-3-1625 SENDAST

5

3

Ø16×39

П211-5-3-1639 SENDAST

5

5

Ø9,5×25

П211-5-5-9,5/25 SENDAST

5

5

Ø16×35

П211-5-5-1635 SENDAST

5

6

Ø9×51

П211-5-6-0951 SENDAST

5

6

Ø9×71

П211-5-6-0971 SENDAST

5

6

Ø10×32

П211-5-6-1032 SENDAST

5

6

Ø10×37

П211-5-6-1037 SENDAST

5

6

Ø13×30

П211-5-6-1330 SENDAST

5

6

Ø13×39

П211-5-6-1339 SENDAST

5

6

Ø15×38

П211-5-6-1538 SENDAST

5

6

Ø16×25

П211-5-6-1625 SENDAST

5

6

Ø16×39

П211-5-6-1639 SENDAST

5

10

Ø13×60

П211-5-10-1360 SENDAST

5

10

Ø15×38

П211-5-10-1538 SENDAST

5

10

Ø16×25

П211-5-10-1625 SENDAST

5

10

Ø16×30

П211-5-10-1630 SENDAST

5

10

Ø16×35

П211-5-10-1635 SENDAST

5

10

Ø16×39

П211-5-10-1639 SENDAST

5

13

Ø15×38

П211-5-13-1538 SENDAST

5

13

Ø16×25

П211-5-13-1625 SENDAST

5

13

Ø16×30

П211-5-13-1630 SENDAST

5

13

Ø16×39

П211-5-13-1639 SENDAST

5

15

Ø25×35

П211-5-15-2535 SENDAST





Частота, МГц

Ø кристалл, мм

Корпус, мм

Обозначение

0,5

19

Ø25×32

П211-0,5-19-2532 SENDAST

0,5

19

Ø25,4×32

П211-0,5-19-25,4/32 SENDAST

0,5

19

Ø25,4×39

П211-0,5-19-25,4/39 SENDAST

0,5

25

Ø32×32

П211-0,5-25-3232 SENDAST

0,5

25

Ø35×39

П211-0,5-25-3539 SENDAST

0,5

29

Ø35×32

П211-0,5-29-3532 SENDAST

0,5

29

Ø35×39

П211-0,5-29-3539 SENDAST

0,5

38

Ø44×38

П211-0,5-38-4438 SENDAST

0,5

38

Ø44,5×39

П211-0,5-38-44,5/39 SENDAST





Частота, МГц

Ø кристалл, мм

Корпус, мм

Обозначение

1

13

Ø15×38

П211-1,0-13-1538 SENDAST

1

13

Ø16×25

П211-1,0-13-1625 SENDAST

1

13

Ø16×30

П211-1,0-13-1630 SENDAST

1

13

Ø16×39

П211-1,0-13-1639 SENDAST

1

19

Ø25×32

П211-1,0-19-2532 SENDAST

1

19

Ø25×38

П211-1,0-19-2538 SENDAST

1

19

Ø25,4×32

П211-1,0-19-25,4/32 SENDAST

1

19

Ø25,4×39

П211-1,0-19-25,4/39 SENDAST

1

19

Ø25,4×45

П211-1,0-19-25,4/45 SENDAST

1

20

Ø24×60

П211-1,0-20-2460 SENDAST

1

25

Ø30,5×38

П211-1,0-25-30,5/38 SENDAST

1

25

Ø32×32

П211-1,0-25-3232 SENDAST

1

25

Ø32×46

П211-1,0-25-3246 SENDAST

1

25

Ø35×39

П211-1,0-25-3539 SENDAST

1

29

Ø35×32

П211-1,0-29-3532 SENDAST

1

29

Ø35×39

П211-1,0-29-3539 SENDAST

1

38

Ø44×38

П211-1,0-38-4438 SENDAST

1

38

Ø44,5×39

П211-1,0-38-44,5/39 SENDAST





Частота, МГц

Ø кристалл, мм

Корпус, мм

Обозначение

2

10

Ø13×60

П211-2,0-10-1360 SENDAST

2

20

Ø24×60

П211-2,0-20-2460 SENDAST





Частота, МГц

Ø кристалл, мм

Корпус, мм

Обозначение

2,25

6

Ø9×51

П211-2,25-6-0951 SENDAST

2,25

6

Ø9×71

П211-2,25-6-0971 SENDAST

2,25

6

Ø10×32

П211-2,25-6-1032 SENDAST

2,25

6

Ø10×37

П211-2,25-6-1037 SENDAST

2,25

6

Ø13×30

П211-2,25-6-1330 SENDAST

2,25

6

Ø13×39

П211-2,25-6-1339 SENDAST

2.25

6

Ø15×38

П211-2,25-6-1538 SENDAST

2,25

6

Ø16×25

П211-2,25-6-1625 SENDAST

2,25

6

Ø16×39

П211-2,25-6-1639 SENDAST

2,25

10

Ø16×25

П211-2,25-10-1625 SENDAST

2,25

10

Ø16×30

П211-2,25-10-1630 SENDAST

2,25

10

Ø16×35

П211-2,25-10-1635 SENDAST

2,25

10

Ø16×39

П211-2,25-10-1639 SENDAST

2.25

13

Ø15×38

П211-2,25-13-1538 SENDAST

2,25

13

Ø16×25

П211-2,25-13-1625 SENDAST

2,25

13

Ø16×30

П211-2,25-13-1630 SENDAST

2,25

13

Ø16×39

П211-2,25-13-1639 SENDAST

2,25

15

Ø25×35

П211-2,25-15-2535 SENDAST

2,25

19

Ø25×32

П211-2,25-19-2532 SENDAST

2.25

19

Ø25×38

П211-2,25-19-2538 SENDAST

2,25

19

Ø25,4×32

П211-2,25-19-25,4/32 SENDAST

2,25

19

Ø25,4×39

П211-2,25-19-25,4/39 SENDAST

2,25

19

Ø25,4×45

П211-2,25-19-25,4/45 SENDAST

2.25

25

Ø30,5×38

П211-2,25-25-30,5/38 SENDAST

2,25

25

Ø32×32

П211-2,25-25-3232 SENDAST

2,25

25

Ø32×46

П211-2,25-25-3246 SENDAST

2,25

25

Ø35×35

П211-2,25-25-3535 SENDAST

2,25

25

Ø35×39

П211-2,25-25-3539 SENDAST

2,25

29

Ø35×32

П211-2,25-29-3532 SENDAST

2,25

29

Ø35×39

П211-2,25-29-3539 SENDAST

2,25

38

Ø44×38

П211-2,25-38-4438 SENDAST

2,25

38

Ø44,5×39

П211-2,25-38-44,5/39 SENDAST



Частота, МГц

Ø кристалл, мм

Корпус, мм

Обозначение

3,5

6

Ø9×51

П211-3,5-6-0951 SENDAST

3,5

6

Ø9×71

П211-3,5-6-0971 SENDAST

3,5

6

Ø10×32

П211-3,5-6-1032 SENDAST

3,5

6

Ø13×30

П211-3,5-6-1330 SENDAST

3,5

6

Ø13×39

П211-3,5-6-1339 SENDAST

3,5

6

Ø16×25

П211-3,5-6-1625 SENDAST

3,5

6

Ø16×39

П211-3,5-6-1639 SENDAST

3,5

10

Ø16×25

П211-3,5-10-1625 SENDAST

3,5

10

Ø16×30

П211-3,5-10-1630 SENDAST

3,5

10

Ø16×39

П211-3,5-10-1639 SENDAST

3,5

13

Ø16×25

П211-3,5-13-1625 SENDAST

3,5

13

Ø16×30

П211-3,5-13-1630 SENDAST

3,5

13

Ø16×39

П211-3,5-13-1639 SENDAST

3,5

19

Ø25×32

П211-3,5-19-2532 SENDAST

3,5

19

Ø25,4×32

П211-3,5-19-25,4/32 SENDAST

3,5

19

Ø25,4×39

П211-3,5-19-25,4/39 SENDAST

3,5

19

Ø25,4×45

П211-3,5-19-25,4/45 SENDAST

3,5

25

Ø32×32

П211-3,5-25-3232 SENDAST

3,5

25

Ø32×46

П211-3,5-25-3246 SENDAST

3,5

25

Ø35×39

П211-3,5-25-3539 SENDAST





Частота, МГц

Ø кристалл, мм

Корпус, мм

Обозначение

4

10

Ø13×60

П211-4-10-1360 SENDAST

4

20

Ø24×60

П211-4-20-2460 SENDAST





Частота, МГц

Ø кристалл, мм

Корпус, мм

Обозначение

7,5

3

Ø16×25

П211-7,5-3-1625 SENDAST

7,5

3

Ø16×39

П211-7,5-3-1639 SENDAST

7,5

6

Ø16×25

П211-7,5-6-1625 SENDAST

7,5

6

Ø16×39

П211-7,5-6-1639 SENDAST

7,5

10

Ø16×25

П211-7,5-10-1625 SENDAST

7,5

10

Ø16×39

П211-7,5-10-1639 SENDAST

7,5

13

Ø16×25

П211-7,5-13-1625 SENDAST

7,5

13

Ø16×30

П211-7,5-13-1630 SENDAST

7,5

13

Ø16×39

П211-7,5-13-1639 SENDAST



Частота, МГц

Ø кристалл, мм

Корпус, мм

Обозначение

10

3

Ø16×25

П211-10-3-1625 SENDAST

10

3

Ø16×39

П211-10-3-1639 SENDAST

10

5

Ø9,5×25

П211-10-5-9,5/25 SENDAST

10

5

Ø16×35

П211-10-5-1635 SENDAST

10

6

Ø9×51

П211-10-6-0951 SENDAST

10

6

Ø9×71

П211-10-6-0971 SENDAST

10

6

Ø10×32

П211-10-6-1032 SENDAST

10

6

Ø10×37

П211-10-6-1037 SENDAST

10

6

Ø13×30

П211-10-6-1330 SENDAST

10

6

Ø13×39

П211-10-6-1339 SENDAST

10

6

Ø15×38

П211-10-6-1538 SENDAST

10

6

Ø16×25

П211-10-6-1625 SENDAST

10

6

Ø16×39

П211-10-6-1639 SENDAST

10

10

Ø13×60

П211-10-10-1360 SENDAST

10

10

Ø15×38

П211-10-10-1538 SENDAST

10

10

Ø16×25

П211-10-10-1625 SENDAST

10

10

Ø16×30

П211-10-10-1630 SENDAST

10

10

Ø16×35

П211-10-10-1635 SENDAST

10

10

Ø16×39

П211-10-10-1639 SENDAST



Преобразователи могут иметь опционное исполнение:



  • с фокусировкой луча «в линию» на заданное фокусное расстояние (П211Ф …)

  • с фокусировкой луча «в точку» на заданное фокусное расстояние (П211Ф …)

  • с требуемым сочетанием частота/диаметр/корпус

  • с требуемой длиной кабеля

  • с кабельными разъемами BNC, Lemo 01, SMA, Microdot

  • с корпусными разъемами BNC, Lemo 00, Lemo 01, SMA, UHF, Microdot

18000 RUB
В наличии
Цены носят справочный характер и не являются публичной офертой, определяемой положениями п. 2 ст. 437 ГК РФ.
Технические характеристики (спецификация) оборудования, внешний вид и комплект поставки могут быть изменены производителем без предварительного уведомления.
Во избежание недоразумений просьба уточнять у специалистов отдела продаж. © 2023
