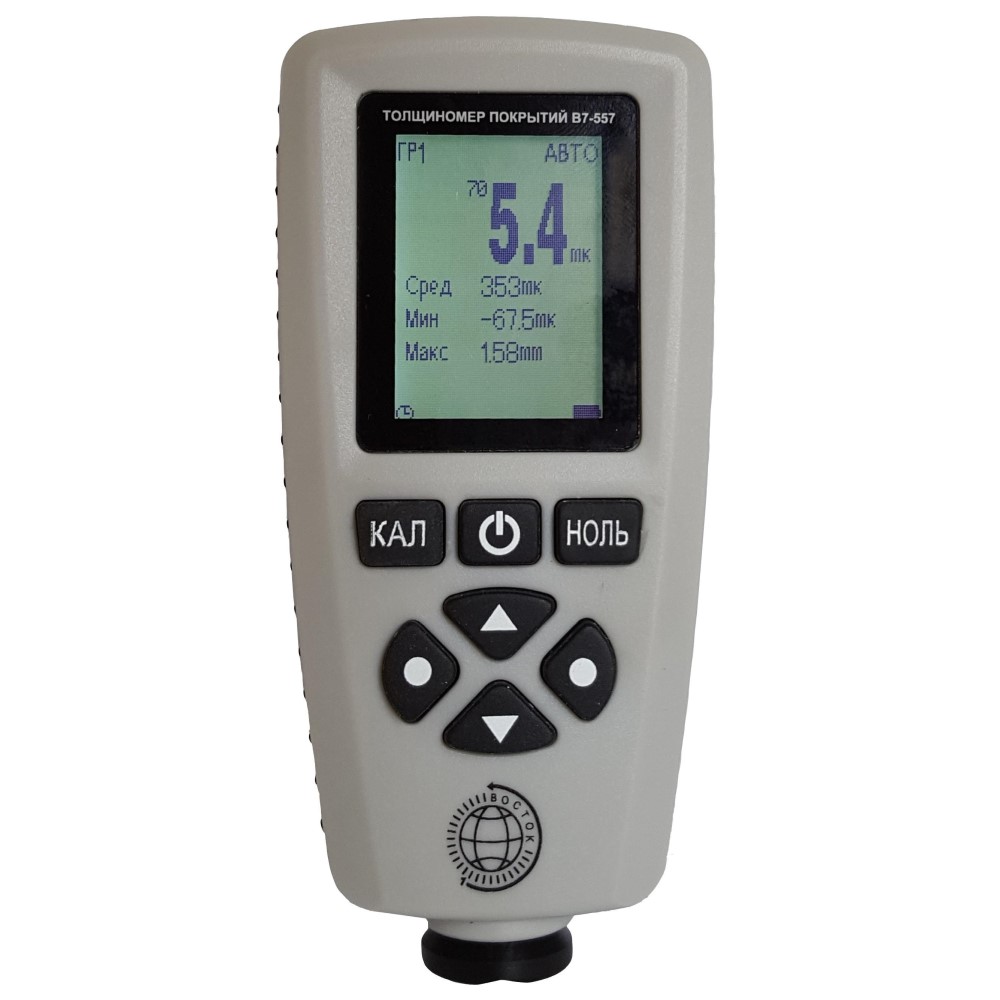

Толщиномер покрытий В7-557

  • Толщиномер покрытий В7-557

    /images/all/3/20389/big/img_5.jpg

    jijijij

    Толщиномер покрытий В7-557
  • Толщиномер покрытий В7-557

    /images/all/3/20389/big/img_14.jpg

    Толщиномер покрытий В7-557

    Толщиномер покрытий В7-557
  • Толщиномер покрытий В7-557

    /images/all/3/20389/big/img_16.png

    1

    Толщиномер покрытий В7-557
  • Толщиномер покрытий В7-557

    /images/all/3/20389/big/img_18.jpg

    1

    Толщиномер покрытий В7-557

ЦЕНА: 28 171 руб.

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
ВОСТОК-7


Страна производитель: Россия Россия
Артикул: 001150
Гарантия: 1 год
Внесен в Госреестр СИ. Поверка входит в цену
Руководство по эксплуатации: Скачать (PDF, 1.72MB)
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.Толщиномер покрытий МТ-2007М

Тип оборудования: Толщиномер покрытий

Производитель: Восток-7

Модель: В7-557

Гарантия: 1 год



Описание толщиномера В7-557:

Назначение: толщиномеры покрытий В7-557 предназначены для измерений толщины диэлектрических и токопроводящих покрытий, нанесённых на токопроводящие магнитные или немагнитные материалы основания.

Толщиномеры предназначены для измерения толщины покрытий изделий при одностороннем доступе к контролируемому объекту. Толщиномеры предназначены для измерения толщины покрытий изделий с плоской и цилиндрической поверхностями со стороны контакта с датчиком. Толщиномеры предназначены для эксплуатации в лабораторных и цеховых условиях, допускается использование прибора в полевых условиях. Эксплуатация прибора возможна только при условии отсутствия сильных магнитных полей.

Принцип действия толщиномеров основан на магнитоиндукционном методе и методе вихревых токов. Толщиномеры состоят из электронного блока с двумя преобразователями (датчиками).

Толщиномеры покрытий модификации В7-557 с интегрированными в корпус прибора (несъёмными) датчиками применяются для измерений толщины немагнитных диэлектрических покрытий как на магнитных (с преобразователем типа F), так и на немагнитных (с преобразователем типа N) основаниях:

  • преобразователь тип F (от лат. Ferrum – железо/сталь) для магнитных оснований из чёрных металлов, например: цинковое, алюминиевое, медное, кадмиевое или резиновое покрытие или краска лак, грунт, шпатлёвка, ржавчина на основании из железа и его сплавов: стали, чугуна.
  • преобразователь тип N (от лат. Non Ferrum – не железо) для немагнитных оснований из цветных металлов, например: краска, резиновое, пластмассовое и эмалированное покрытие на основании из меди, алюминия, цинка, олова и т. д.

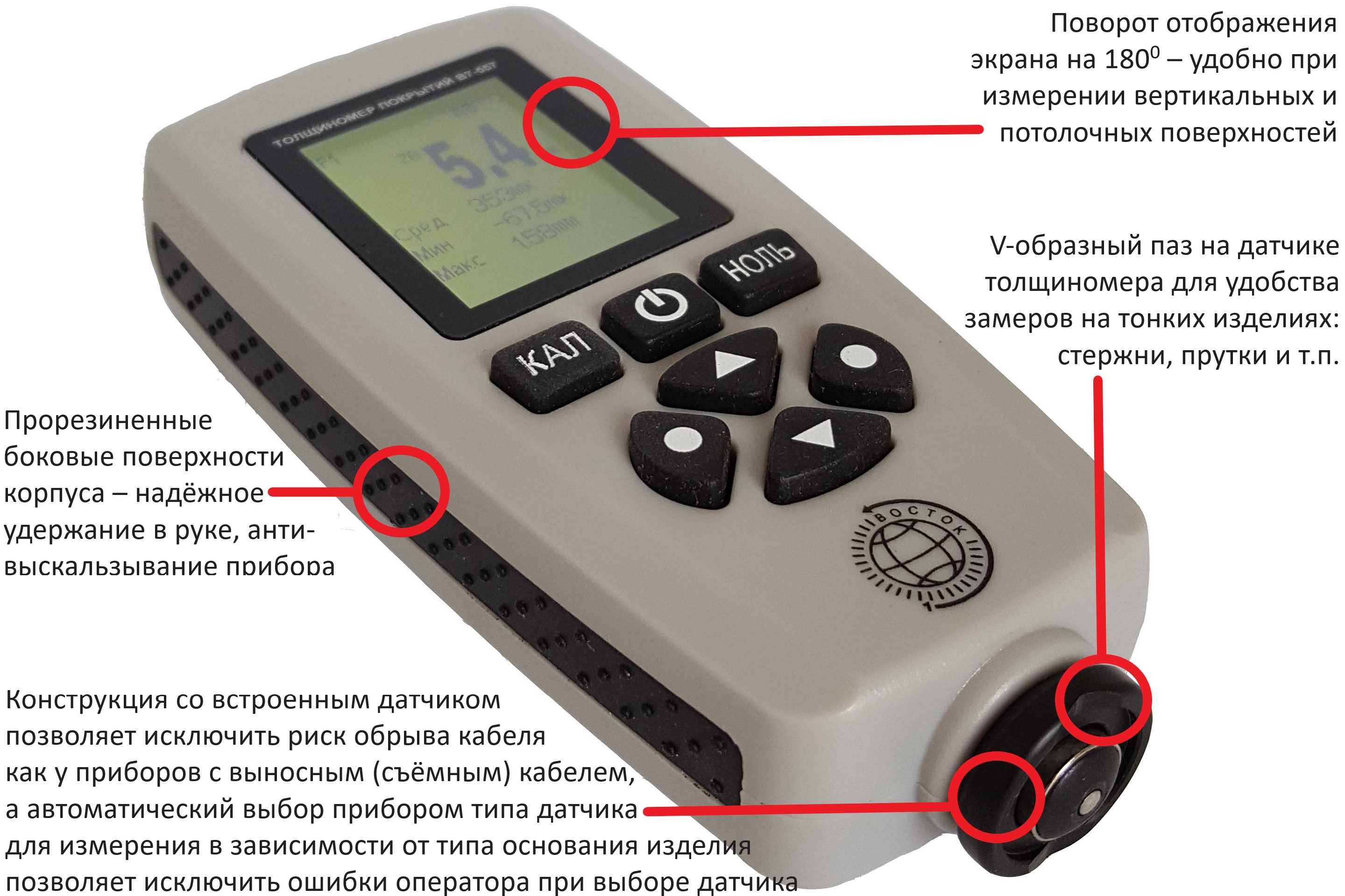

Отличительные особенности толщиномера покрытий модификации В7-557:

  • комбинированный толщиномер с применением двух типов интегрированных в корпус прибора преобразователей: датчиком тип F (Чёрные металлы) и датчиком тип N (Цветные металлы) для измерения толщины покрытий и на магнитном и на немагнитном основаниях соответственно (тип FNF);
  • конструкция со встроенным датчиком позволяет исключить риск обрыва кабеля как у приборов с выносным (съёмным) кабелем, а автоматический выбор прибором типа датчика для измерения в зависимости от типа основания изделия позволяет исключить ошибки оператора при выборе датчика;
  • 2 режима замеров: одиночный (1 измерение/сек) и непрерывный, сканирование (3 измерения/сек);
  • V-образный паз на датчике толщиномера для удобства замеров на тонких изделиях: стержни, прутки и т. п.;
  • поворот отображения экрана на 1800 – удобно при измерении вертикальных и потолочных поверхностей;
  • прорезиненные боковые поверхности корпуса – надёжное удержание в руке, анти-выскальзывание прибора;
  • установка допустимых пределов измерений (max и min), оповещение при выходе за пределы установленных пороговых значений;
  • статистическая обработка результатов измерений: среднее значение, макс. и мин. значения, к-во измерений в серии, стандартное отклонение;
  • режим автоотключения питания, малое энергопотребление.



Технические характеристики В7-557:

Наименование

Параметр

 Тип датчика (материал основания)

F (Чёрные металлы)

N (Цветные металлы)

 Принцип работы

Магнитная индукция

Вихревые токи

 Диапазон измерений толщины покрытий, мкм

от 0 до 1500

от 0 до 1500

 Точность (дискретность, шаг отсчёта) измерения

1 мкм в диапазоне 0…999

0,01 мм в диапазоне 1000…1300

 Пределы допускаемой абсолютной погрешности измерений толщины покрытий, мкм

± (0,03·Н+1)

 Мин. диаметр области измерений, мм

Ø7

Ø5

 Мин. толщина металлического основания, мм

0,5

0,3

 Мин. расстояние от центра датчика до края основания, мм

15

 Мин. радиус кривизны поверхности: выпуклой / вогнутой, мм

1,5 / 25

 Шероховатость поверхности покрытия и основания, не более Ra мкм

10

 Режимы замеров, время каждого измерения (сек)

Одиночный (1 измерение/сек) и непрерывный (3 измерения/сек)

 Режимы калибровки

Нулевая калибровка / Калибровка по 4-м точкам / Заводская (базовая) калибровка

 Статистическая обработка серии измерений

 К-во измерений, среднее арифметическое значение, мин. и макс. значения, стандартное отклонение

 Звуковой сигнал

При измерении, калибровке, выходе за границы верхнего и нижнего пределов

 Макс. скорость измерений

2 измерения в сек

 Связь с компьютером, порт

USB

 Память

4 независимых группы по 80 значений в каждой

 Диапазон рабочих температур, оС

от 0 до +40

 Верхнее значение относительной влажности при 35 °С, %

80

 Элементы питания: от батарей или аккумуляторов

2 шт. 1,5 V тип ААА

 Время работы при полной зарядке и выкл. подсветке экрана, ч

не менее 200

 Время автоотключения питания, мин

3

 Габаритные размеры В*Ш*Т, мм

1100*53*24

 Масса прибора (без элементов питания), кг

0,500

Производитель: РФ: ВОСТОК-7

Габариты, мм: 110*53*24

Вес, кг: 0,50

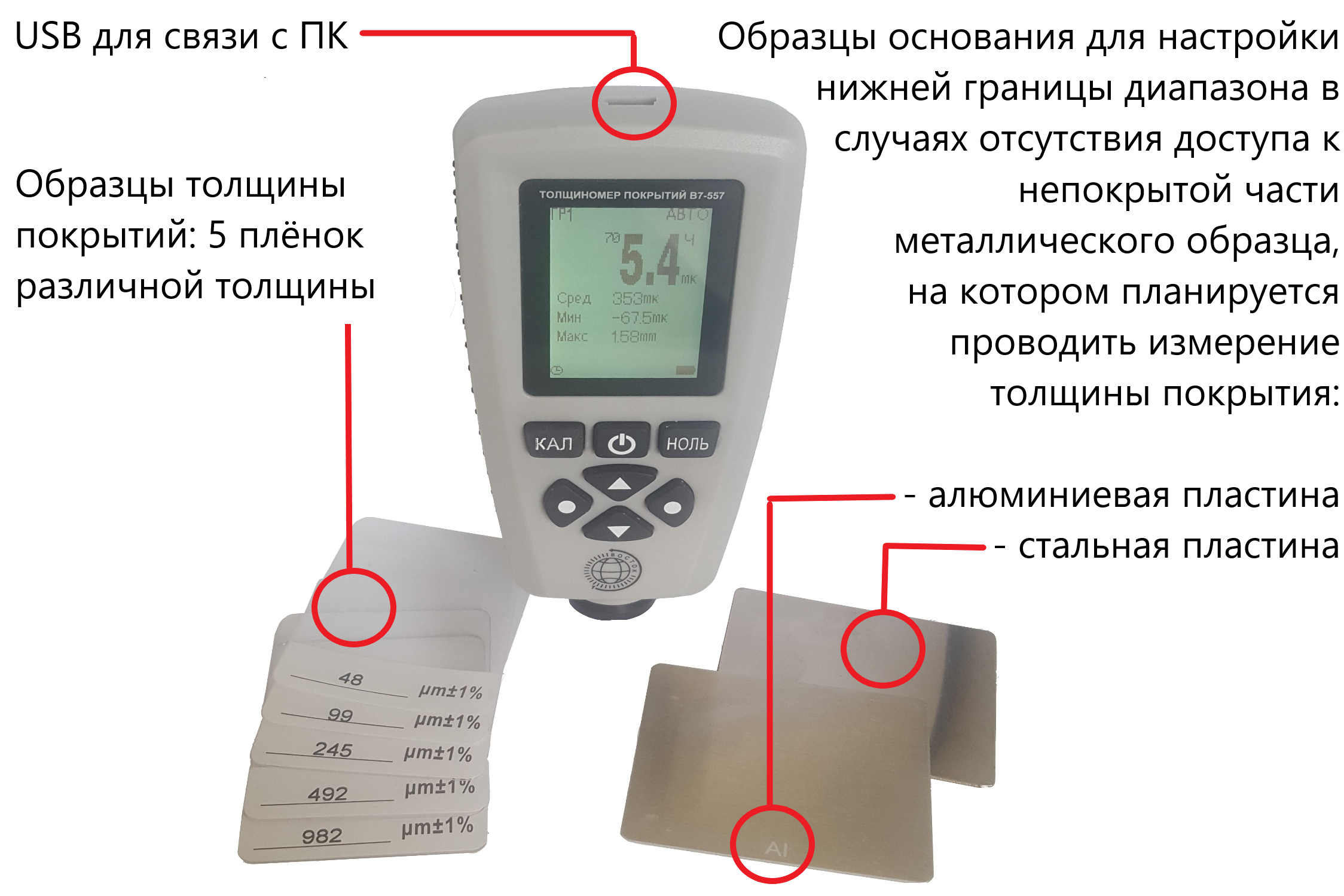

Комплект поставки В7-557:

Базовая комплектация:

К-во

 Блок электронный со встроенными преобразователями тип F и тип N*

1 шт.

 USB-кабель и диск с ПО для подключения к ПК

1 шт.

 Упаковочный кейс

1 шт.

 Руководство по эксплуатации с методикой поверки МП 203-33-2020

1 экз.

 Образцы толщины покрытий (5 плёнок различной толщины)

1 компл.

 Образцы основания для настройки нижней границы диапазона в случаях отсутствия доступа к непокрытой части металлического образца, на котором планируется проводить измерение толщины покрытия:

  • образец основания (пластина, сталь)
  • образец основания (пластина, алюминий)



1 шт.

1 шт.

 *Прибор поставляется с первичной поверкой
