Артикул: 002628
|
Тип оборудования: толщиномер покрытий
Производитель: Восток-7
Модель: В7-517
Гарантия: 1 год

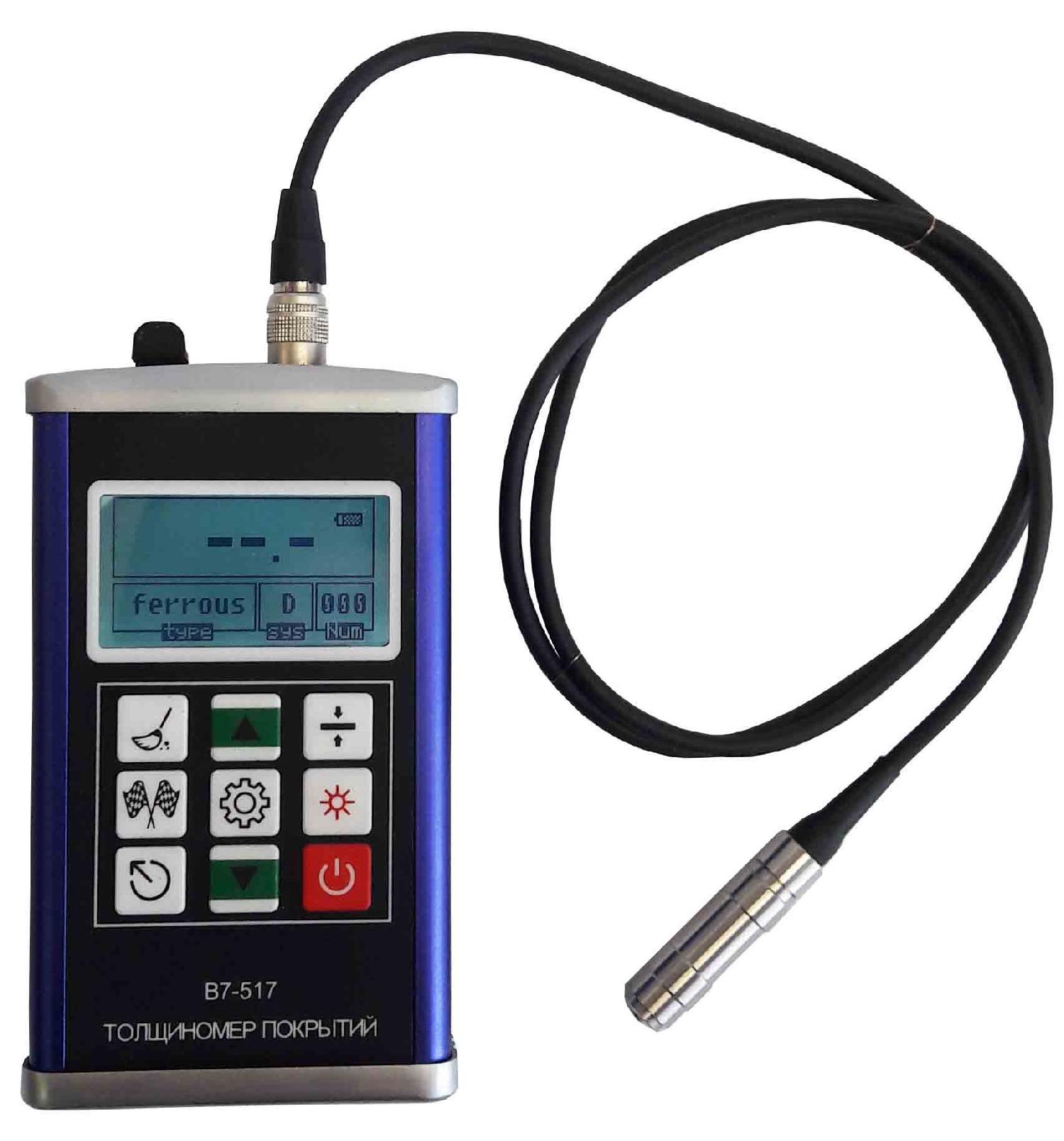

Описание толщиномера В7-517:
Назначение: толщиномеры покрытий В7-517 предназначены для измерений толщины диэлектрических и токопроводящих покрытий, нанесённых на токопроводящие магнитные или немагнитные материалы основания.
Толщиномеры предназначены для измерения толщины покрытий изделий при одностороннем доступе к контролируемому объекту. Толщиномеры предназначены для измерения толщины покрытий изделий с плоской и цилиндрической поверхностями со стороны контакта с датчиком. Толщиномеры предназначены для эксплуатации в лабораторных и цеховых условиях, допускается использование прибора в полевых условиях. Эксплуатация прибора возможна только при условии отсутствия сильных магнитных полей.
Принцип действия толщиномеров основан на магнитоиндукционном методе и методе вихревых токов. Толщиномеры состоят из электронного блока и преобразователя (датчика).
Толщиномеры покрытий модификации В7-517 с выносным (съёмным) датчиком применяются для измерений толщины немагнитных диэлектрических покрытий (с преобразователем типа F на магнитных основаниях и с преобразователем типа N на немагнитных основаниях):
Отличительные особенности толщиномера покрытий модификации В7-517:
|
Тип датчиков – F (чёрные металлы), метод измерения – магнитная индукция. |
|
||||||
|
Модель датчика |
F400 |
F1 |
*F1/900 |
*F5 |
*F10 |
|
|
|
Диапазон измерений, мкм |
0…400 |
0…1250 |
0…1250 |
0…10000 |
|
||
|
Точность (дискретность) измерения, мкм |
0,1 |
0,1 |
1 |
10 |
|
||
|
Условия измерения |
Мин. радиус кривизны поверхности, мм |
1 (выпуклая) |
1,5 |
Плоская |
5 |
10 |
|
|
Мин. диаметр области измерений, мм |
Ø3 |
Ø7 |
Ø20 |
Ø40 |
|
||
|
Мин. толщина основания, мм |
0,2 |
0,5 |
1 |
2 |
|
||
|
Тип датчиков – N (цветные металлы), метод измерения – вихревые токи. |
|
||||||
|
Модель датчика |
N1 |
|
|||||
|
Диапазон измерений, мкм |
0…1250 |
|
|||||
|
Хром на меди 0…40 |
|
||||||
|
Точность (дискретность) измерения, мкм |
0,1 |
||||||
|
Условия измерения |
Мин. радиус кривизны поверхности, мм |
3 |
|
||||
|
Мин. диаметр области измерений, мм |
Ø5 |
|
|||||
|
Мин. толщина основания, мм |
0,3 |
|
|||||
F1/900 – датчик угловой (кабель входит в датчик под углом 90 гр. к основанию поверхности) для измерения поверхностей с температурой до 900°С
*датчики F1/900, F5/90, F5, F10, N400 и CN02 не внесены в госреестр РФ и поставляются со свидетельством о заводской калибровке.
|
Рекомендации по выбору датчиков |
|||
|
ПОКРЫТИЕ----- -----ОСНОВАНИЕ |
Немагнитное покрытие из органического материала (напр. краска, отделка, эмаль, фарфоровая эмаль, пластик, анодирование и т. п.) |
||
|
Толщина покрытия ≤ 100 мкм |
Толщина покрытия ≥ 100 мкм |
||
|
Чёрные металлы, такие как сталь, чугун и т. п. |
Область измерения, Ø>30мм |
Датчики F1/F5 0…1250 мкм Датчик F400 0…400 мкм |
Датчики F1/F5 0…1250 мкм Датчик F10 0…10 мм |
|
Область измерения, Ø<30мм |
Датчик F400 0…400 мкм |
Датчики F1/F5 0…1250 мкм Датчик F400 0…400 мкм |
|
|
Цветные металлы, такие как медь, алюминий, латунь, цинк, олово и т. п. |
Область измерения, Ø>10мм |
Датчик N1 0…1250 мкм |
Датчик N1 0…1250 мкм |
|
Область измерения, Ø<10 мм |
Датчик N1 0…1250 мкм |
Датчик N1 0…1250 мкм |
|
|
Рекомендации по выбору датчиков |
|||
|
ПОКРЫТИЕ----- -----ОСНОВАНИЕ |
Немагнитное покрытие из цветных металлов (напр. хром, цинк, алюминий, медь, олово, серебро и т. п.) |
||
|
Толщина покрытия ≤ 100 мкм |
Толщина покрытия ≥ 100 мкм |
||
|
Чёрные металлы, такие как сталь, чугун и т. п. |
Область измерения, Ø>30мм |
Датчики F1/F5 0…1250 мкм Датчик F400 0…400 мкм |
Датчики F1/F5 0…1250 мкм Датчик F10 0…10 мм Датчик F400 0…400 мкм |
|
Область измерения, Ø<30мм |
Датчики F1/F5 0…1250 мкм Датчик F400 0…400 мкм |
||
|
Цветные металлы, такие как медь, алюминий, латунь, цинк, олово и т. п. |
Область измерения, Ø>10мм |
Датчик N1 0…1250 мкм |
--- |
|
Область измерения, Ø<10 мм |
--- |
--- |
|
Технические характеристики В7-517:
|
Наименование |
Параметр |
|
|
Типы датчиков (материал основания) |
F (чёрные металлы) |
N (цветные металлы) |
|
Принцип работы |
Магнитная индукция |
Вихревые токи |
|

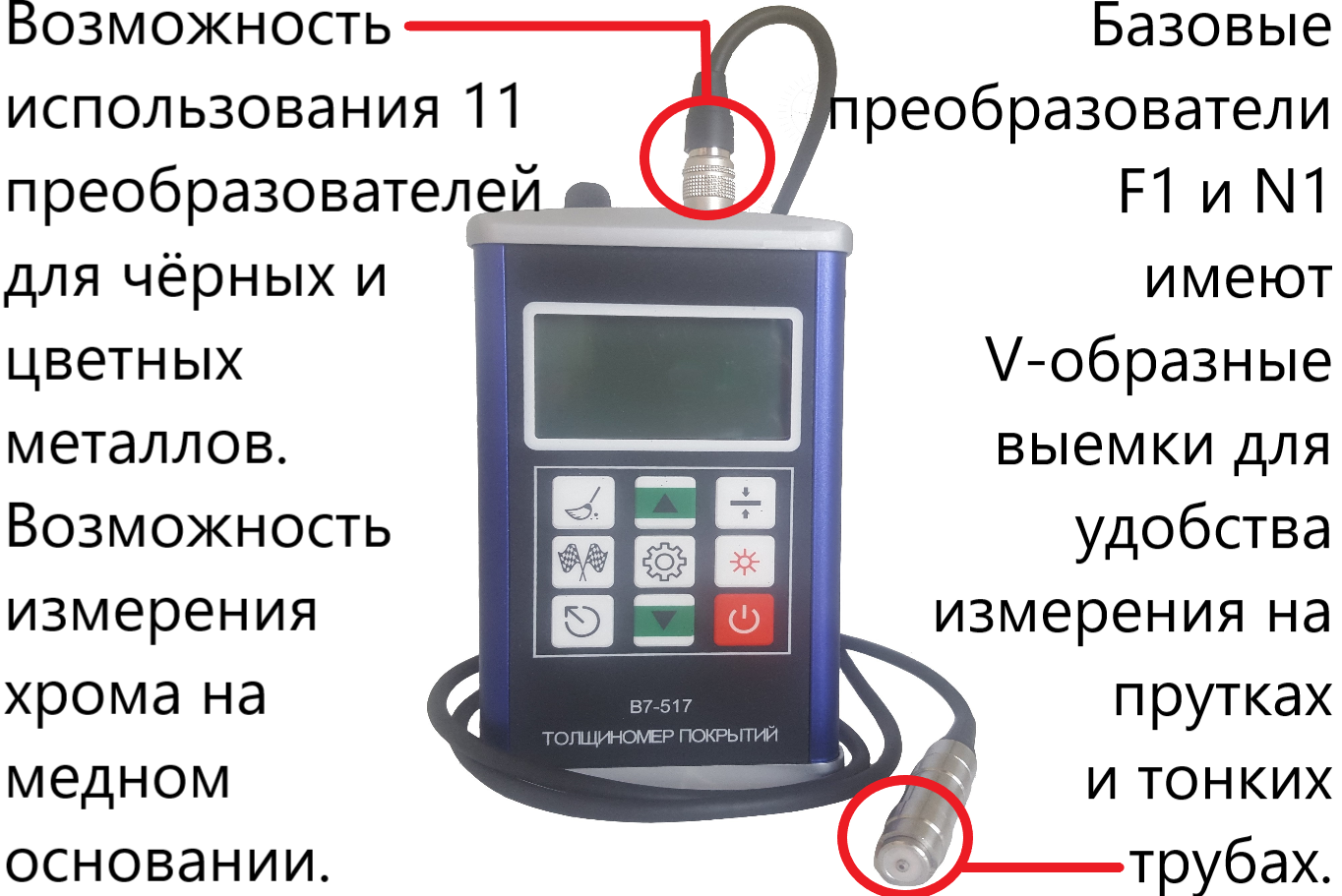

Модификации подключаемых датчиков |
Базовый F1; доп. по заказу F400, *F1/900, *F5, *F10 |
Базовый N1 |
|
Мин. диаметр области измерений для базового датчика, мм |
Ø7 |
Ø5 |
|
Мин. толщина металлического основания, мм |
0,5 |
50 |
|
Диапазон измерений толщины покрытий, мкм Датчик F1/N1 (с поверкой); F1/900 и F5 (с калибровкой) Датчик F400 (с поверкой) Датчик F10 (с калибровкой) |
от 0 до 1250 от 0 до 400 от 0 до 10000 |
|
|
Пределы допускаемой абсолютной погрешности измерений толщины, мкм Датчик F1/N1 (с поверкой); F1/900 и F5 (с калибровкой) Датчик F400 (с поверкой) Датчик F10 (с калибровкой) |
± (0,01·Н+5) ± (0,01·Н+2) ± (0,01·Н+10) |
|
|
Мин. расстояние от центра датчика до края основания, мм |
15 |
|
|
Мин. радиус кривизны поверхности: выпуклой / вогнутой, мм |
3 / 50 |
|
|
Шероховатость поверхности покрытия и основания, не более Ra мкм |
10 |
|
|
Режимы замеров, время каждого измерения (сек) |
Одиночный (1 измерение/сек) и непрерывный, сканирование (3 измерения/сек) |
|
|
Режимы калибровки |
Нулевая калибровка / Калибровка по 4-м точкам / Заводская (базовая) калибровка |
|
|
Статистическая обработка серии измерений |
Кол-во измерений, среднее арифметическое значение, мин. и макс. значения, стандартное отклонение |
|
|
Системы единиц измерения (с конвертацией значений) |
мкм (метрическая); мл (английская) |
|
|
Звуковой сигнал |
При измерении, калибровке, выходе за границы верхнего и нижнего пределов |
|
|
Макс. скорость измерений |
2 измерения в сек |
|
|
Связь с компьютером, порт |
USB 2.0 |
|
|
Память |
5 независимых групп по 100 значений в каждой |
|
|
Длина кабеля датчика, не менее, мм |
900 |
|
|
Температурный диапазон окружающей среды при работе / хранении толщиномера, °С |
0…+40 / -20…+70 |
|
|
Верхнее значение относительной влажности при 35 °С, % |
90 |
|
|

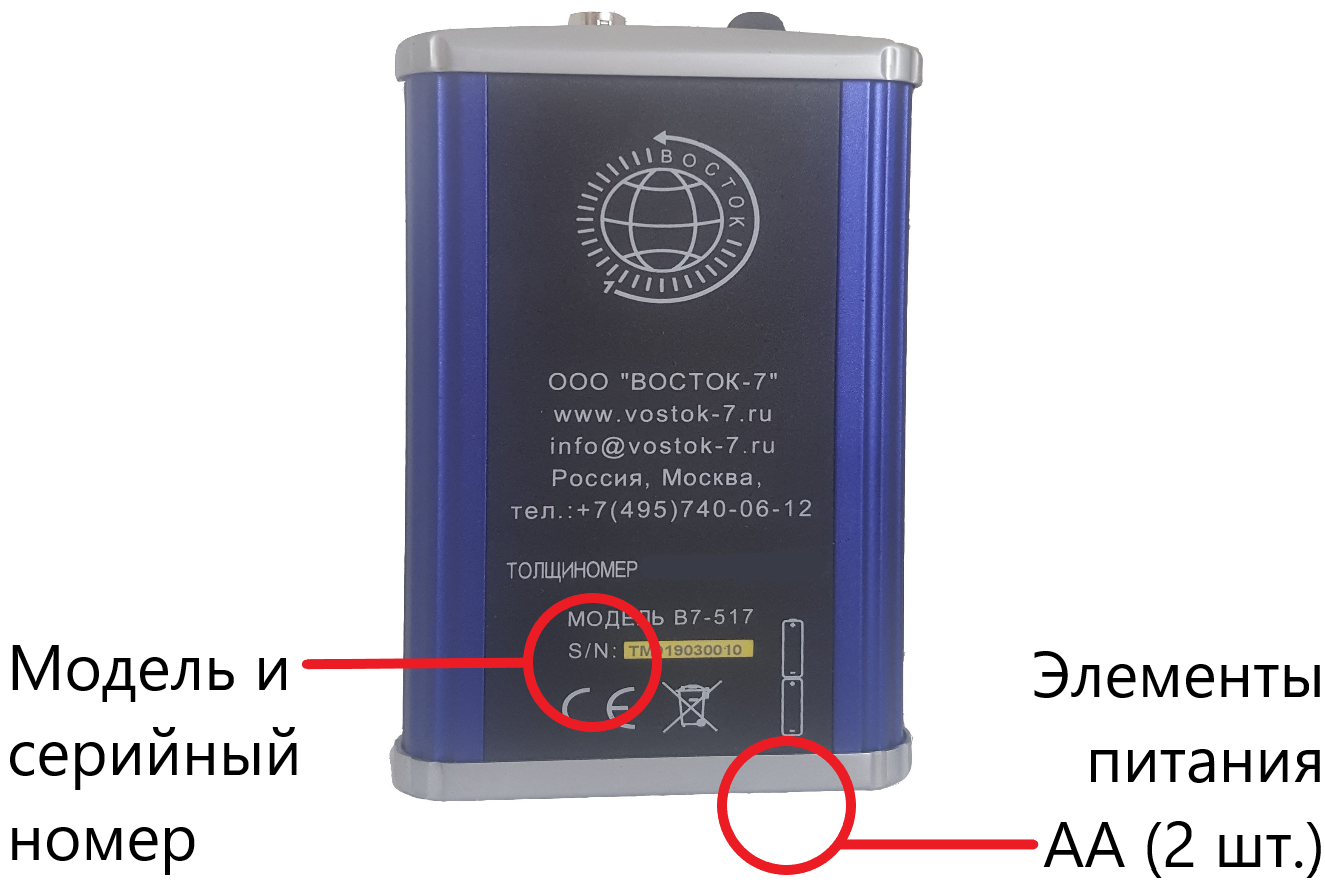

Элементы питания: от батарей или аккумуляторов |
2 шт. 1,5 V тип АА |
|
|
Время работы при полной зарядке и выкл. подсветке экрана, ч |
не менее 300 |
|
|
Время автоотключения питания, мин |
3 |
|
|
Гарантийный срок, мес |
12 |
|
|
Габаритные размеры электронного блока Д*Ш*В, мм, не менее |
100*40*140 |
|
|
Масса прибора (без элементов питания), кг, не менее |
0,400 |
|

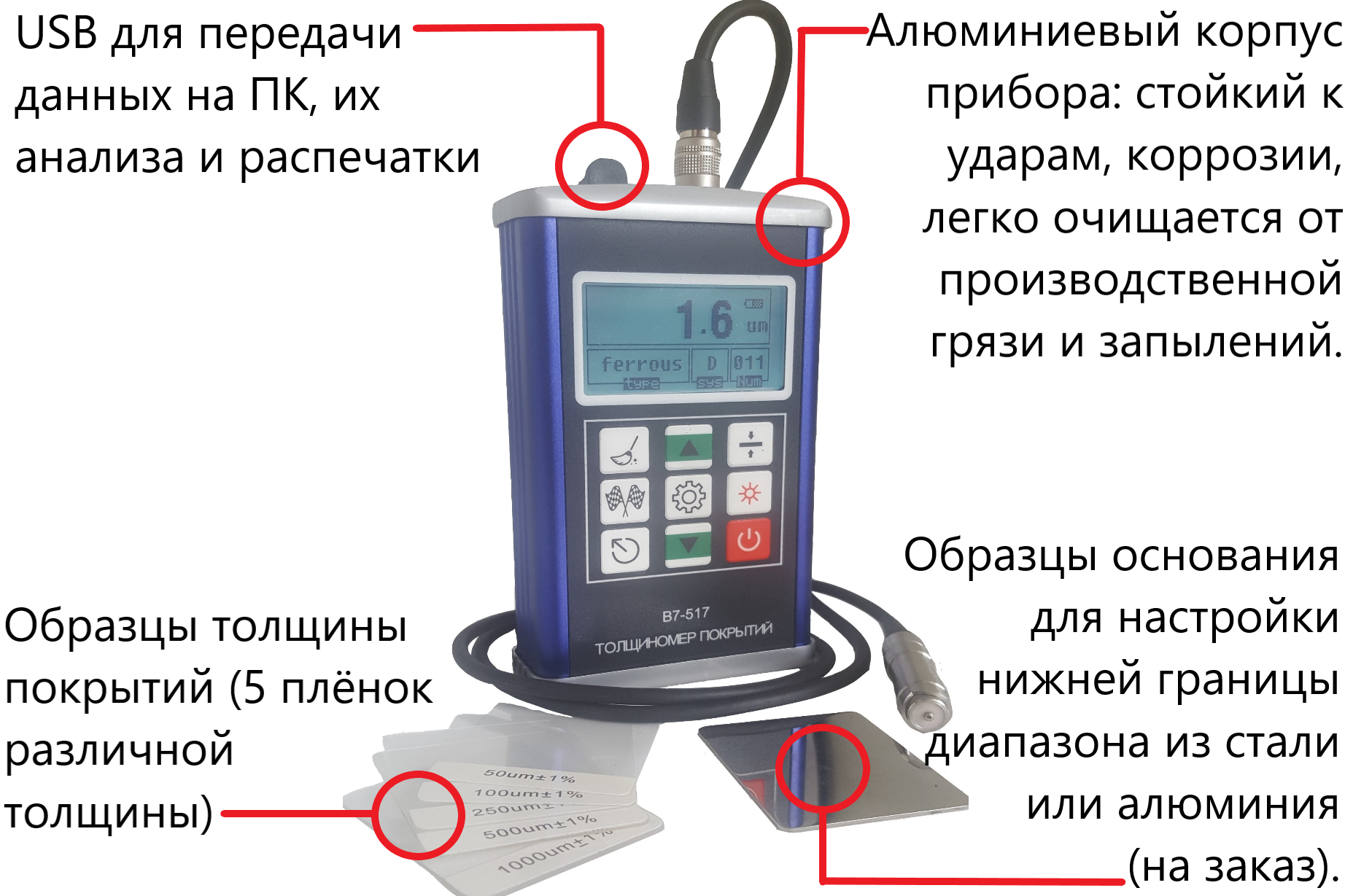

Комплект поставки В7-517:
|
Наименование |
Количество |
|
Блок электронный с преобразователем (F1 или N1 по выбору заказчика)* |
1 шт. |
|
Руководство по эксплуатации с методикой поверки МП 203-33-2020 |
1 экз. |
|
Упаковочный кейс |
1 шт. |
|
ПО с кабелем USB |
1 компл. |
|
Образцы толщины покрытий (5 плёнок различной толщины) |
1 компл. |
|
Образцы основания для настройки нижней границы диапазона в случаях отсутствия доступа к непокрытой части металлического образца, на котором планируется проводить измерение толщины покрытия:
|
На заказ |
|
*Прибор поставляется с первичной поверкой, количество и тип дополнительных преобразователей определяются требованиями заказчика. |
|
|
