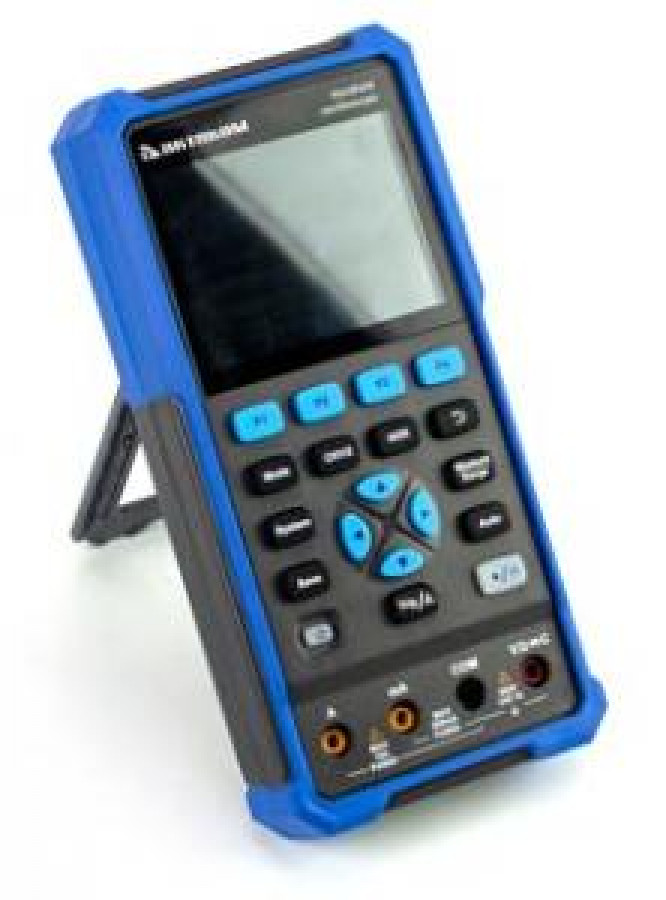

Компактные осциллографы Актаком экономного класса серии ADS-204x могут стать незаменимым помощником при работах в полевых условиях и при выездах специалистов для сервисного обслуживания и устранения неполадок.
Линейка представлена четырьмя моделями с полосами пропускания осциллографа 40 МГц (ADS-2044, ADS-2045) и 70 МГц (ADS-2046, ADS-2047). Несмотря на небольшие размеры и малый вес, новые приборы могут совмещать в одном корпусе до трех полнофункциональных измерительных устройств: цифровой двухканальный осциллограф и 4 ½ разрядный TrueRMS мультиметр - для всех моделей серии, а для моделей ADS-2045 и ADS-2047 дополнительно имеется встроенный генератор сигналов специальной формы.
Питание приборов данной серии производится от двух литий-ионных аккумуляторов общей мощностью 4400 мАч, причем предусмотрена возможность зарядки от USB интерфейса. На полном заряде компактные осциллографы Актаком ADS-204x могут работать до 6 часов. Кроме функции зарядки, данный USB интерфейс может использоваться для связи с ПК. Управление приборами возможно при помощи SCPI-команд.
| | ADS-2044 | ADS-2045 | ADS-2046 | ADS-2047 |
|---|
| Функции |
Осциллограф-мультиметр |
Осциллограф-мультиметр-генератор сигналов |
Осциллограф-мультиметр |
Осциллограф-мультиметр-генератор сигналов |
| Осциллограф |
| Кол. каналов |
2 |
| Макс. полоса пропускания |
40 МГц |
40 МГц |
70 МГц |
70 МГц |
| Макс. частота дискретизации |
250 Мвыб/с |
| Скорость захвата |
10000 осц/с |
| Макс. глубина записи |
8 К точек |
| Вертикальное разрешение |
8 бит |
| Горизонтальная развертка |
5 нс/дел ~ 1000 с/дел |
| Коэффициент вертикального отклонения |
10 мВ/дел ~ 10 В/дел |
| Измерения |
Курсорные, автоматические (7 типов) |
| Мультиметр |
| Разрядность |
4 ½ разряда, 20000 отсчетов |
| TrueRMS |
да |
| Функции измерения |
напряжение постоянного и переменного тока, постоянный и переменный ток, сопротивление, емкость, тестирование диодов, прозвонка цепи |
| Генератор сигналов специальной формы (только для ADS-2045 и ADS-2047 |
| Кол. выходов |
1 |
| Частота генерации |
0,1 Гц ~ 25 МГц |
| Формы сигнала |
4 основных (синусоидальная, прямоугольная, пилообразная, импульсная) + 8 специальных |
| Вертикальное разрешение |
14 бит |
| Выходная амплитуда |
20 мВп-п ~ 5 Вп-п (HighZ), 10 мВп-п ~ 2,5 Вп-п (50 Ом) |
| Общие характеристики |
| Питание |
2 Li-ion аккумулятора х 2200 мАч |
| Интерфейсы |
USB тип С |
| Дисплей |
Цветной ЖК дисплей с TFT матрицей размером 320х240 точек, диагональ 3,5” |
| Габаритные размеры/вес |
198 х 96 х 38 мм / 600 г |
Новые компактные осциллографы Актаком экономного класса серии ADS-204x готовы к предзаказу.
