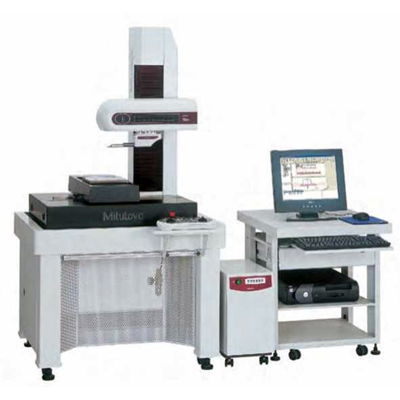

Профилометр Surftest Extreme SV-3000CNC серия 178
|
|
-
Профилометр Surftest Extreme SV-3000CNC
/images/all/3/10055/big/img_5.jpg
jijijij
|
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.
Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.
Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.
Профилометр Surftest Extreme SV-3000CNC
Стационарный профилометр с программным обеспечением FORMTRACEPAK, которое обеспечивает высокоточные измерения.
Отличительные особенности:
- Идеально подходит для решения многозадачных измерений серии деталей или профилей
- Скорость перемещения по каждой оси 200 мм/с
- Непрерывное измерение горизонтальной и наклонной поверхности, благодаря приводу наклонной оси
- Возможно измерение наклонной поверхности сразу в двух направлениях по осям X и Y
- В датчик встроена система защиты от столкновений, которая автоматически останавливает машину в случае столкновения с деталью или оснасткой
- ПО FORMTRACEPAK позволяет измерить геометрию контура в диапазоне измерений оси Z1
- Опционально возможно измерять 3D топографию поверхности
- Простой в управлении многофункциональный пульт
Технические характеристики профилометра Surftest Extreme SV-3000CNC:
|
Диапазон перемещения
|
X = 200 мм Y = 200 мм
|
|
Диапазон измерений
|
800 мкм; 80 мкм; 8 мкм (до 2,4 мм с доп. щупом)
|
|
Скорость измерения
|
0,02 - 2мм/с
|
|
Скорость привода
|
ЧПУ: макс. 200 мм/с Джойстик: 0-60 мм/с
|
|
Прямолинейность перемещения
|
0,5мкм 1200мм
|
|
Диапазон наклона
|
+45° (ПРЧС) до-10° (ПЧС)
|
|
Профили
|
Первичный профиль (Р), профиль шероховатости (R), волнистость (W), MOTIF (Р, R, W) и прочее
|
|
Стандарты
|
EN ISO. VDA, JIS, ANSI и произвольные настройки
|
|
Программное
обеспечение
|
FORMTRACEPAK
- Позволяет управлять всеми осями, дополнительным моторизированным столом (ось Y) и поворотным столом для эффективной автоматизации измерений
- Оценка шероховатости может быть выполнена с использованием анализа разности уровней, угла, шага, площади и других характеристик
- Протокол измерений можно создать с помощью редактируемого шаблона
|
|
Модель
|
SV-3000CNC-S
|
SV-3000CNC-H
|
SV-3000CNC-S
|
SV-3000CNC-H
|
|
№
|
178-522-2
|
178-542-2
|
178-524-2
|
178-544-2
|
|
Диапазон по оси Z2 [мм]
|
300
|
500
|
300
|
500
|
|
Моторизованный стол (ось Y)
|
-
|
-
|
Установлен
|
Установлен
|
|
Наклонный блок (ось о)
|
Установлен
|
Установлен
|
Установлен
|
Установлен
|
