Контурограф Contracer CV-2100 серия 218
|
|
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.
Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.
Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

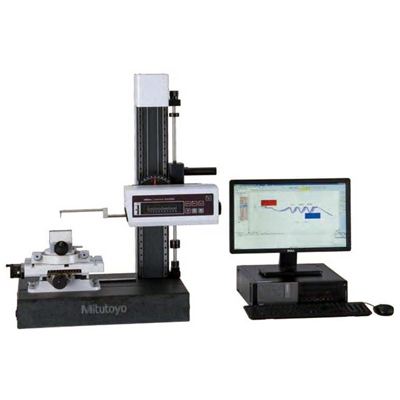

Контурограф Contracer CV-2100
Отличительные особенности:
- Большие возможности по оценке геометрии контуров
- Быстрое перемещение благодаря разблокировке по оси Z2 (тип М4)
- Автоматическое измерение в обоих направлениях - сверху и снизу
- Скорость по оси X до 20 мм/с
- Простое программирование для серийных и единичных измерений с ПО FORMTRACEPAK
- Автоматическая оценка, сравнение контуров, сравнение с CAD-моделью и множество других функций в стандартной комплектации
- CV-2100 М4 установлен на гранитный стенд с колонной
- CV-2100 N4 может быть установлен на гранитный стенд с ручной колонной

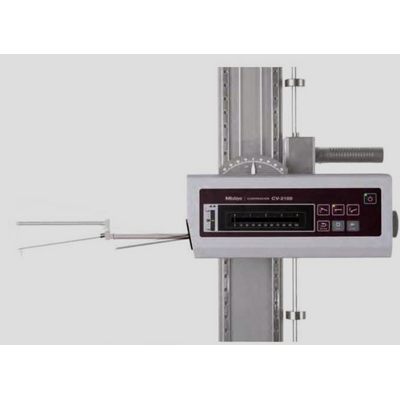

- Централизованная передняя панель управления
Технические характеристики контурографа Contracer CV-2100:
|
Диапазон измерения
|
Z1 = 50мм X = 100мм
|
|
Скорость измерения
|
0,02 - 5 мм/с
|
|
Скорость привода
|
X = 0 - 20 мм/с
|
|
Погрешность
|
Х = (2,5 + 0,02L) мкм [L: измеряемая длина (мм)] Z1 =(2,5+ 10,1 HI) мкм [H: измеряемая высота от горизонтального положения (мм)]
|
|
Прямолинейность
перемещения
|
2,5 мкм /100 мм
|
|
Тип колонны
|
М4:350 мм
|
|
Программное
обеспечение
|
FORMTRACEPAK
- Позволяет управлять всеми осями, дополнительным моторизированным столом (ось Y) и поворотным столом для эффективной автоматизации измерений
- Оценка шероховатости может быть выполнена с использованием анализа разности уровней, угла, шага, площади и других характеристик
- Протокол измерений можно создать с помощью редактируемого шаблона
|
|
Модель
|
CV-2100N4
|
CV-2100M4
|
|
№
|
218-613D
|
218-633D
|
|
Диапазон по оси Z2 (мм)
|
-
|
350
|
|
Измерительный диапазон по оси Z1 (мм)
|
50
|
50
|
|
Тип колонны (ось Z2)
|
Опционально:
Ручное
|
Вручную:
Быстрое управление вверх-вниз, микроподача
|
|
Измерительный диапазон по оси Х1 (мм)
|
100
|
100
|
