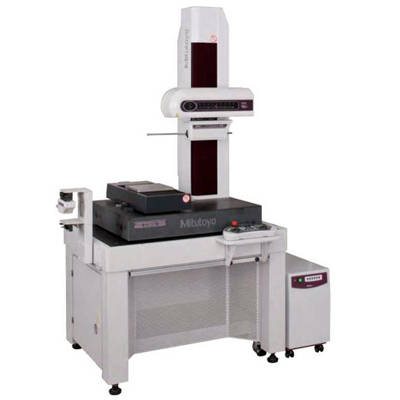

Профилометр-контурограф Formtracer Extreme SV-C4500CNC
/images/all/3/10063/big/img_5.jpg
jijijij
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС 22%. Оплата производится по безналичному расчету.
Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.
Осуществляем доставку по России, Казахстану, Беларуси, Армении и в Кыргызстан курьерскими службами и транспортными компаниями.
ОПИСАНИЕ
ОТЗЫВЫ
ВОПРОС-ОТВЕТ
Профилометр-контурограф Formtracer Extreme SV-C4500CNC
Высокоточный, полностью автоматический прибор для измерения геометрии контура и шероховатости поверхности.
Отличительные особенности:
Высокопроизводительный прибор с ЧПУ заменяет два отдельных прибора Возможно измерение больших расстояния по оси Z2 для моделей без поворотной оси а Скорость перемещения по каждой оси более 200 мм/с Двусторонний щуп для сканирования контуров сверху и снизу, например, в отверстиях Регулировка измерительного усилия с помощью ПО FORMTRACEPAK Привод для измерения контура оснащен компенсацией дугового перемещения, обеспечивающей высокую точность и разрешение по оси Z1 Идеально подходит для решения многозадачных измерений серии деталей или профилей В датчик встроена система защиты от столкновений, которая автоматически останавливает машину в случае столкновения с деталью или оснасткой
Технические характеристики профилометра-контурографа Formtracer Extreme SV-C4500CNC:
Диапазон перемещения
Z2 = 300 мм / 500 мм
Диапазон измерения
Х= 200 мм У = 200 мм
Контур:
Z1= 60 мм
Z2 = 300 мм / 500 мм
Шероховатость:
Z1 = 800 мкм; 80 мкм; 8 мкм (до 2,4 мм с доп. щупом)
Скорость измерения
0,02 - 2 мм/с
Скорость привода
С ЧПУ: макс. 200 мм/с С джойстиком: 0-50 мм/с
Погрешность
Х = (0,8 +4L/200) мкм [ L: измеряемая длина (мм)]
Z1 = (0,8 + I2HI/100) мкм [ Н: измеряемая высота от горизонтального положения (мм)] Модель без оси о:
Z2 = (1,5 + 110HI/1000) мкм
Диапазон наклона
- 45° (ПрЧС) до +10° (ПЧС)
Измерительное усилие
0,75 мН
Программное обеспечение
FORMTRACEPAK
Позволяет управлять всеми осями, дополнительным моторизированным столом (ось V) и поворотным столом для эффективной автоматизации измерений Оценка шероховатости может быть выполнена с использованием анализа разности уровней, угла, шага, площади и других характеристик Протокол измерений можно создать с помощью редактируемого шаблона
SV-C4500CNC-S
№
Диапазон по оси Z2 [мм]
Моторизованный стол (ось У)
Наклонный блок (ось а)
525-661-1D
300
-
-
525-662-1D
300
-
Установлено
552-663-1D
300
Установлено
-
552-664-1D
300
Установлено
Установлено
SV-C4500CNC-H
№
Диапазон по оси Z2 [мм]
Моторизованный стол (ось Y)
Наклонный блок (ось а)
525-681-1D
500
-
-
525-682-1D
500
-
Установлено
525-683-1D
500
Установлено
-
525-684-1D
500
Установлено
Установлено
