Кругломер Roundtest Extreme RA-2200CNC серия 211

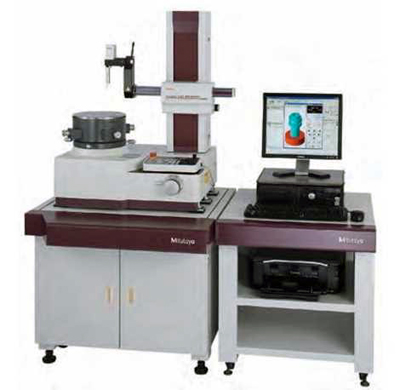

  • Кругломер Roundtest Extreme RA-2200CNC

    /images/all/3/10079/big/img_5.jpg

    jijijij

    Кругломер Roundtest Extreme RA-2200CNC серия 211

ЦЕНА: по запросу

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Mitutoyo


Страна производитель: Япония Япония

Гарантия: 1 год
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Кругломер Roundtest Extreme RA-2200CNC



Это полностью автоматический кругломер (с ЧПУ) для измерения параметров формы деталей с высочайшей точностью.



Отличительные особенности:



  • Система полностью с числовым программным управлением обеспечивает точные измерения с шагом всего 1°
  • Ультравысокоточный поворотный стол (0,02 + 0,00035Н) мкм обеспечивает высокую точность анализа параметров формы
  • ПО ROUNDPAK имеет полный набор функций для анализа и простое в использовании
  • ПО ROUNDPAK позволяет создавать программы измерений и проводить единичный контроль параметров формы
  • Поворотный стол с автоматической центровкой/нивелировкой A.A.T. (Automatic Adjustment Table) входит в стандартную комплектацию, еще больше облегчая процесс измерения



Технические характеристики кругломера Roundtest Extreme RA-2200CNC:





Погрешность вращения

Радиальная:

(0,02+0,00035Н) мкм

Н: изм. высота от поверхности стола (мм)

Осевая:

(0,02+0,00035Х) мкм

X: радиальное расстояние от центра стола (мм)

Скорость вращения

2, 4, 6, 10 об/мин

Макс. измеряемый 0

256 мм

Макс. 0 детали

580 мм

Макс. нагрузка на поворотный стол

30 кг

Диапазон центровки

±3 мм

Диапазон нивелировки

±1°

Вертикальная колонна

Макс. измеряемая высота

AS:300 мм

АН: 500 мм от поверхности поворотного стола

Макс. измеряемая глубина

104 мм (минимальный внутр. диам.: 032 мм) 26 мм (минимальный внутр. диам.: 012,7 мм)

Прямолинейность

AS/АН : 0,1 мкм /100 мм

AS : 0,15 мкм 1300 мм

АН : 0,25 мкм 1500 мм

Параллельность к центру вращения

AS : 0,7 мкм / 300 мм

АН : 1,2 мкм / 500 мм

Горизонтальная ось

Перпендикулярность к центру вращения

1 мкм /150 мм

Прямолинейность

0,7 мкм /150 мм

Программное

обеспечение

ROUNDPAK

FORMTRACEPAK-RA (опция для блока измер. шероховатости)

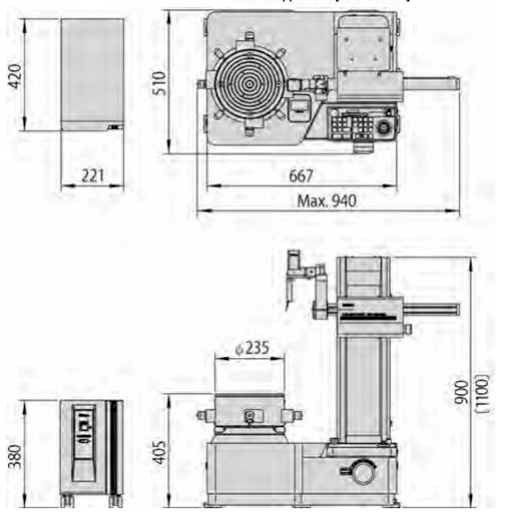

Кругломер Roundtest Extreme RA-2200CNC - размеры



Центровка/ нивелировка 1*

Вертикальное

перемещение

[мм]

Макс. диаметр детали [мм]

Модель

Макс. измеряе­мый 0 [мм]

Макс. нагрузка на поворотный стол [кг]

211 -517D

ААТ

300

580

RA-2200CNC AS

256

30

211-518D

ААТ

500

580

RA-2200CNC АН

256

30



1* - AAT - Автоматический регулировочный стол
