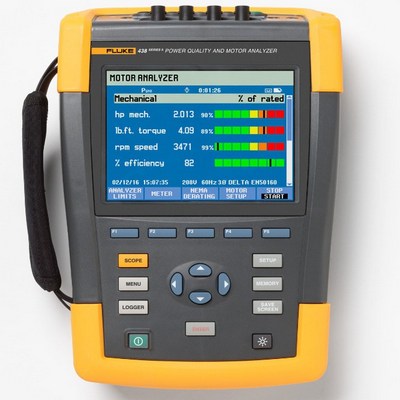

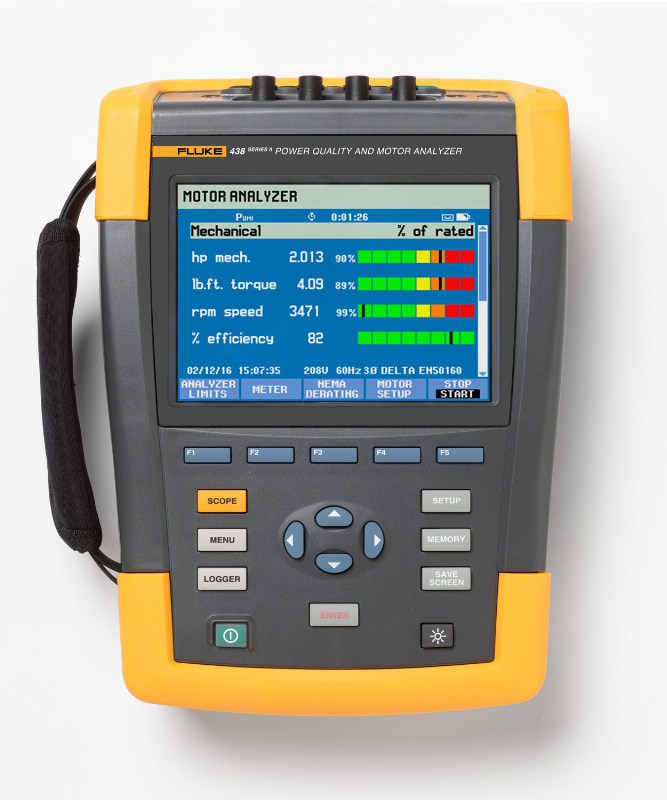

Анализатор качества электроэнергии и работы электродвигателей Fluke 438-II добавляет возможности измерений основных механических характеристик электродвигателей к расширенным функциям анализа качества электроэнергии, присущим анализаторам качества электроэнергии Fluke 430 серии II. Быстро и легко измеряйте и анализируйте основные электрические и механические рабочие параметры, такие как мощность, гармоники, дисбаланс, частота вращения электродвигателя, крутящий момент и механическая мощность, без использования механических датчиков. Комплект модификации Fluke-438-II/MA Motor Analyzer позволяет пользователям анализаторов качества электроэнергии Fluke 434-II, 435-II и 437-II добавить функции анализа работы электродвигателя на существующие приборы.
438-II является идеальным портативным измерительным прибором для анализа работы электродвигателей. Он упрощает выполнение работ по обнаружению, прогнозированию, предотвращению и устранению проблем качества электроэнергии в трехфазных и однофазных электрораспределительных системах, предоставляя техническим специалистам информацию о механических и электрических параметрах, необходимую для эффективной оценки работы электродвигателя.
Крутящий момент электродвигателя
Вычисляется величина вращающего усилия (отображаемая в фунто-футах или Нм), развиваемого электродвигателем и передаваемого на приводимую в движение механическую нагрузку. Крутящий момент электродвигателя является важнейшей переменной, характеризующей мгновенные механические характеристики вращающегося оборудования, приводимого в движение электродвигателями.
Частота вращения электродвигателя
Предоставляется значение мгновенной скорости вращения вала электродвигателя. Комбинация значений крутящего момента и частоты вращения электродвигателя отображает мгновенное состояние механического вращающегося оборудования, приводимого в движение электродвигателями.
Механическая нагрузка электродвигателя
Измерение развиваемой электродвигателями действительной механической мощности (отображаемой в л. с. или кВт) и непосредственная связь с условиями возникновения перегрузки не только по величине тока через электродвигатель.
КПД электродвигателя
Отображается КПД каждого электродвигателя в составе механизма, на линии сборки, предприятии и/или на каком-либо другом объекте, где происходит преобразование электрической энергии в полезную механическую работу. Правильно складывая КПД группы электродвигателей, можно оценить их общий (агрегированный) КПД. Сравнение ожидаемых значений КПД электродвигателей при наблюдаемых условиях эксплуатации может помочь оценить потери, связанные с недостаточной энергетической эффективностью электродвигателя.
Как это работает
Использование фирменных алгоритмов и данные о форме тока и напряжения в трехфазной сети позволяют анализатору качества электроэнергии и работы электродвигателей Fluke 438-II рассчитывать крутящий момент электродвигателя, частоту вращения, нагрузку и КПД и обновлять значения каждую секунду. Основой измерений служат данные об электромагнитном поле в воздушном зазоре электродвигателя, получаемые измерением характеристик формы напряжения и тока. Использование механических датчиков и проверка электродвигателя без нагрузки с установкой датчиков внутри не требуются, что позволяет быстрее, чем когда-либо, проводить анализ общей эффективности электродвигателя.

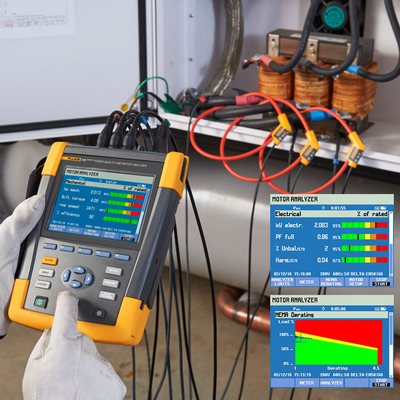

Анализ работы электродвигателя

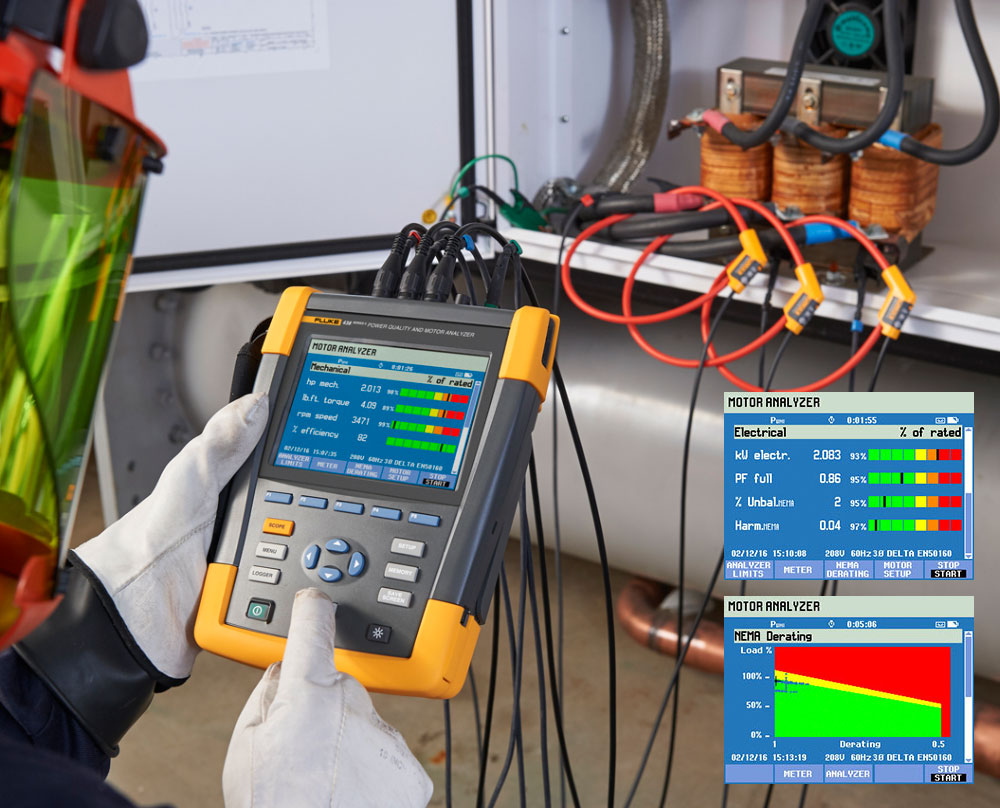

Fluke 438-II позволяет осуществлять комплексную оценку электрических параметров. До начала анализа работы электродвигателя рекомендуется выполнить измерения качества электроэнергии на основной линии электроснабжения для оценки уровня гармоник и дисбаланса на вводе из сети электроснабжения, поскольку значения этих двух параметров могут оказывать значительное отрицательное влияние на эффективность работы электродвигателя.
В режиме анализа характеристик электродвигателя результаты измерений электрических, механических характеристик и снижения КПД учитываются совместно (в соответствии с рекомендациями NEMA).
На легко воспринимаемой четырехуровневой шкале серьезности с помощью цвета отображается эффективность работы электродвигателя в соответствии с рекомендуемыми уровнями электрических параметров, включая номинальную мощность, коэффициент мощности, дисбаланс и уровень гармоник.
Отображается мгновенное значение выходной механической мощности вместе со значениями крутящего момента и частоты вращения электродвигателя. Мгновенное значение выходной механической мощности постоянно сравнивается со значением электрической мощности для отображения величины КПД в реальном масштабе времени. Эта функция позволяет легко измерять эффективность работы механизма в каждом рабочем цикле.
Отображение снижения эффективности по критериям NEMA обновляется при изменении нагрузки и электрических характеристик, а каждое новое измеренное значение отображается на графике отклонения знаком «+». На этом примере можно увидеть, что характеристики работы электродвигателя находятся в допустимых пределах, но приближаются к величине сервис-фактора. Это свидетельствует о возможной необходимости повысить качество электроэнергии, выполнить техническое обслуживание или иную регулировку для улучшения рабочих характеристик. Частое проведение таких проверок на протяжении определенного времени позволяет получить известные эталонные значения и выявлять тенденции изменения рабочих характеристик — это способствует принятию взвешенных решений о расходах на техническое обслуживание.
| Механические характеристики | |||||
| Измерения механических характеристик можно выполнять на электродвигателях прямого пуска с 3-проводным подключением. | |||||
| Диапазон | Разрешение | Погрешность | Предел по умолчанию | ||
| Измеряемый параметр электродвигателя | |||||
| Механическая мощность электродвигателя | от 0,7 кВт до 746 кВт | 0,1 кВт | ±3% ="1" | 100 % = номинальная мощность | |
| от 1 л.с. до 1000 л.с. | 0,1 л.с. | ±3%="1" | 100 % = номинальная мощность | ||
| Крутящий момент | от 0 до 10 000 Нм | 0,1 Нм | ±5% ="1" | 100 % = номинальный крутящий момент | |
| от 0 до 10 000 фунто-футов | 0,1 фунто-фута | ±5%="1" | 100 % = номинальный крутящий момент | ||
| Частота вращения | От 0 до 3600 об/мин | 1 об/мин | ±3%="1" | 100% = номинальная частота вращения | |
| КПД | от 0 до 100% | 0,10% | ±3%="1" | Нет данных | |
| Дисбаланс (NEMA) | от 0 до 100% | 0,10% | ±0,15% | 5 % | |
| Коэффициент гармоник напряжения (NEMA) | от 0 до 0,20 | 0,1 | ±1,5% | 0,15 | |
| Коэффициент снижения мощности из-за дисбаланса | от 0,7 до 1,0 | 0,1 | отображается | Нет данных | |
| Коэффициент снижения мощности из-за гармоник | от 0,7 до 1,0 | 0,1 | отображается | Нет данных | |
| Суммарный коэффициент снижения мощности NEMA | от 0,5 до 1,0 | 0,1 | отображается | Нет данных | |
| Примечания: | Поддерживает типы электродвигателей NEMA A, B, C, D и E, а также типы IEC H и N. | ||||
| Номинальный крутящий момент рассчитывается на основе значений номинальной мощности и номинальной скорости. | |||||
| Частота обновления значений параметров электродвигателя — 1 раз в секунду. | |||||
| Продолжительность наблюдения тенденции по умолчанию составляет 1 неделю. | |||||
="1"Если в качестве типа электродвигателя выбран "Другой", следует добавить к значению погрешности ошибку 5 %
Характеристика является истинной для мощности электродвигателя > 30 % от номинальной мощности
Характеристика является истинной при стабильной рабочей температуре. Запустите электродвигатель при полной нагрузке на 1 час как минимум
(2-3 часа, если мощность двигателя составляет 50 л.с. и выше), чтобы получить стабильную температуру
| Электрические характеристики | ||||
| Модель | Диапазон измерений | Разрешение | Погрешность | |
| Вольт | ||||
| Среднеквадратичное напряжение (переменное+постоянное) | 435-II | 1–1000 В — между фазой и нейтралью | 0,01 В | ±0,1% от номинального напряжения**** |
| Пиковое напряжение | – | 1–1400 В пикового напряжения | 1 В | 5% от номинального напряжения |
| Коэффициент амплитуды напряжения (CF) | – | 1,0 > 2,8 | 0,01 | ±5% |
| В(ср.кв.знач.)½ | 435-II | 0,1 В | ±0,2% от номинального напряжения | |
| Vfund (основное напряжение) | 435-II | 0,1 В | ±0,1% от номинального напряжения | |
| Амперы (погрешность за исключением погрешности клещей) | ||||
| Амперы (переменный+постоянный ток) | i430-Flex 1x | 5–6 000 A | 1 А | 0,5% ±5 отсчетов |
| i430-Flex 10x | 0,5–600 A | 0,1 А | 0,5% ±5 отсчетов | |
| 1 мВ/А 1x | 5–2000 A | 1А | 0,5% ±5 отсчетов | |
| 1 мВ/А 10x | 0,5–200 A (только переменный ток) | 0,1 А | 0,5% ±5 отсчетов | |
| А (пиковый ток) | i430-Flex | 8400 A (пиковый ток) | 1 А (ср.кв.знач.) | ±5% |
| 1 мВ/А | 5500 A (пиковый ток) | 1 А (ср.кв.знач.) | ±5% | |
| Коэффициент амплитуды тока (CF) | – | 1–10 | 0,01 | ±5% |
| А(ср.кв.знач.)½ | i430-Flex 1x | от 5 A до 6000 A | 1 А | ±1% ±10 отсчетов |
| i430-Flex 10x | 0,5–600 A | 0,1 А | ±1% ±10 отсчетов | |
| 1 мВ/А 1x | от 5 A до 2000 A | 1А | ±1% ±10 отсчетов | |
| 1 мВ/А 10x | 0,5–200 A (только переменный ток) | 0,1 А | ±1% ±10 отсчетов | |
| Afund (ток основной частоты) | i430-Flex 1x | 5–6 000 A | 1 А | 0,5% ±5 отсчетов |
| i430-Flex 10x | 0,5–600 A | 0,1 А | 0,5% ±5 отсчетов | |
| 1 мВ/А 1x | 5–2000 A | 1А | 0,5% ±5 отсчетов | |
| 1 мВ/А 10x | 0,5–200 A (только переменный ток) | 0,1 А | 0,5% ±5 отсчетов | |
| Герц | ||||
| Гц | Fluke 435 при 50 Гц номинально | 42,500–57,500 Гц | 0,001 Гц | ±0,01 Гц |
| Fluke 435 при 60 Гц номинально | от 51,000 Гц до 69,000 Гц | 0,001 Гц | ±0,01 Гц | |
| Питание | ||||
| Ватты (В-А, вар) | i430-Flex | макс. 6 000 МВт | 0,1 Вт–1 МВт | ±1% ±10 отсчетов |
| 1 мВ/А | макс. 2000 МВт | 0,1 Вт–1 МВт | ±1% ±10 отсчетов | |
| Коэффициент мощности (Cos j/DPF) | – | 0–1 | 0,001 | ± 0,1% при номинальных условиях нагрузки |
| Энергия | ||||
| кВт-ч (кВА-ч, квар-ч) | i430-Flex 10x | Зависит от номинала клещей и напряжения | ±1% ±10 отсчетов | |
| Потери энергии | i430-Flex 10x | Зависит от номинала клещей и напряжения | ±1% ± 10 отсчетов, за исключением погрешности сопротивления линии | |
| Гармоники | ||||
| Порядок гармоники (n) | – | Постоянный ток, группировка с 1 по 50: Группы гармоник в соответствии со стандартом IEC 61000-4-7 | ||
| Порядок промежуточной гармоники (n) | – | ОТКЛ, группировка с 1 по 50: Подгруппы гармоник и интергармоник в соответствии со стандартом IEC 61000-4-7 | ||
| Вольты | %f | 0,0–100% | 0,10% | ±0,1% ± n x 0,1% |
| %r | 0,0–100% | 0,10% | ±0,1% ± n x 0,4% | |
| Абсолютное значение | 0,0–1000 В | 0,1 В | ±5% * | |
| THD (Коэффициент нелинейных искажений) | 0,0–100% | 0,10% | ±2,5% | |
| Амперы | %f | 0,0–100% | 0,10% | ±0,1% ± n x 0,1% |
| %r | 0,0–100% | 0,10% | ±0,1% ± n x 0,4% | |
| Абсолютное значение | 0,0–600 A | 0,1 А | 5% ±5 отсчетов | |
| THD (Коэффициент нелинейных искажений) | 0,0–100% | 0,10% | ±2,5% | |
| Ватты | %f или %r | 0,0–100% | 0,10% | ±n x 2% |
| Абсолютное значение | Зависит от номинала клещей и напряжения | – | ±5% ±n x 2 % ±10 отсчетов | |
| THD (Коэффициент нелинейных искажений) | 0,0–100% | 0,10% | ±5% | |
| Сдвиг фаз | – | От -360° до +0° | 1° | ±n x 1° |
| Фликкер-шум | ||||
| Plt, Pst, Pst (1 мин.) Pinst | – | 0,00–20,00 | 0,01 | ±5% |
| Дисбаланс | ||||
| Вольты | % | 0,0-20,0 % | 0,10% | ±0,1% |
| Амперы | % | 0,0-20,0 % | 0,10% | ±1% |
| Управляющие сигналы сети | ||||
| Пороговые уровни | – | Пороговые и предельные значения, а также длительность сигнала программируются для двух частот сигнала | – | – |
| Частота сигнала | – | от 60 Hz до 3000 Hz | 0,1 Гц | – |
| Относительное напряжение (%) | – | от 0 до 100% | 0,10% | ±0,4% |
| Абсолютное напряжение, усредненное за 3 с (В 3s) | – | от 0,0 В до 1000 В | 0,1 В | ±5% от номинального напряжения |
| Общие характеристики | |
| Корпус | Прочный удароустойчивый корпус со встроенным защитным футляром IP51 брызго- и пылеустойчив согласно стандарту IEC60529 при использовании на наклонной подставке Защита от ударов и вибрации Удар 30 g, вибрация: синусоида 3 g, случайно 0,03 g 2 /Гц в соответствии с MIL-PRF-28800F класса 2 |
| Дисплей | Яркость: 200 кд/м 2 обычно с использованием сетевого адаптера, 90 кд/м 2 обычно с использованием батарейного источника питания Размер: 127 мм x 88 мм (153 мм/6,0 дюймов по диагонали) Разрешение ЖК-дисплея: 320 × 240 пикселей Регулировка контрастности и яркости: регулируется пользователем, с компенсацией температуры |
| Память | Карта SD 8 ГБ (совместима со стандартом SDHC, отформатирована в системе FAT32), до 32 ГБ дополнительно. Защита экрана и несколько модулей памяти для хранения данных, в том числе записей (в зависимости от размера памяти). |
| Часы реального времени | Метка даты и времени для режима "Тенденция", отображение переходного процесса, монитор системы и регистрация событий |
| Условия эксплуатации | |
| Рабочая температура | 0 °C ~ +40 °C; +40 °C ~ +50 °C, за исключением батареи |
| Температура хранения | -20 °C ~ +60 °C |
| Влажность | +10 °C ~ +30 °C: 95% относительной влажности без конденсации |
| +30 °C ~ +40 °C: 75% относительной влажности без конденсации | |
| +40 °C ~ +50 °C: 45% относительной влажности без конденсации | |
| Максимальная высота над уровнем моря | До 2000 м (6666 фт) для CAT IV 600 В, CAT III 1000 В. |
| До 3000 м (10 000 фт) для CAT III 600 В, CAT II 1000 В. | |
| Максимальная высота хранения 12 км (40 000 фт) | |
| Электромагнитная совместимость (EMC) | EN 61326 (2005-12) для излучения и невосприимчивости |
| Интерфейсы | мини-USB-B, изолированный USB-порт для ПК, разъем для подключения карты SD за батареей инструмента |
| Гарантия | Три года (детали и сборка) на основной прибор, один год на дополнительные принадлежности |
* ± 5%, если ≥ 1 % от номинального напряжения; ± 0,05% от номинального напряжения, если < >
** Номинальная частота 50/60 Гц согласно IEC 61000-4-30
*** Измерения 400Гц не поддерживаются для фликкер-шума, сигналов сети и режима монитора.
****для номинального напряжения 50–500 В.
|
