Анализатор электричества AR.5

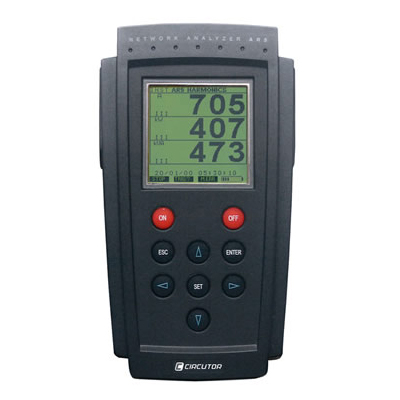

  • Анализатор электричества AR5

    /images/all/3/1529/big/img_5.jpg

    jijijij

    Анализатор электричества AR.5

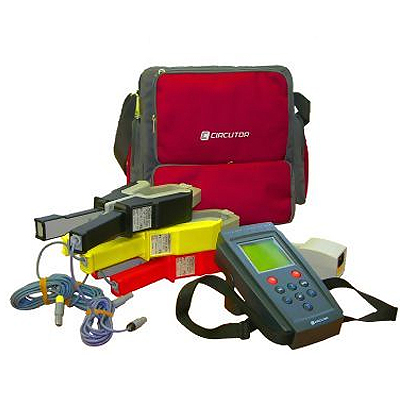

  • Анализатор электроэнергии AR.5

    /images/all/3/1529/big/img_14.jpg

    Анализатор электроэнергии AR.5

    Анализатор электроэнергии AR.5

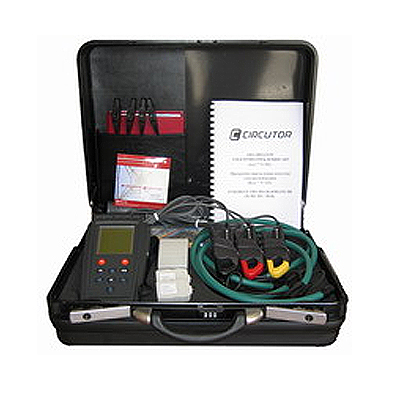

  • Анализатор электричества AR.5 комплект поставки

    /images/all/3/1529/big/img_16.jpg

    1

    Анализатор электричества AR.5 комплект поставки

снят с производства

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
CIRCUTOR


Страна производитель: Испания Испания

Гарантия: 1 год
Внесен в Госреестр СИ.
Версия для печати

В связи с большими колебаниями курсов валют цены на сайте не являются актуальными. За информацией просьба обращаться по многоканальному телефону +7 (495) 988-79-77 или по эл. почте info@geo-ndt.ru.

Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Ярцев Олег
Менеджер по направлению CIRCUTOR
Здравствуйте! Меня зовут Ярцев Олег.
Я готов ответить на Ваши вопросы по данным товарам. Если Вы хотите оформить заказ или задать вопрос, то можете связаться со мной по телефону или электронной почте.

Телефон: +7 (495) 988-79-77 доб. 132

Моб.: +7 (926) 610-24-16

E-mail: oleg@geo-ndt.ru

Skype: oyarcev

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.
Тип оборудования: анализатор электрической энергии , анализатор электроэнергии, электроанализатор

Производитель:CIRCUTORS.A., Испания
Серия: AR5 (AR.5)
Модели: AR.5M и AR.5L
Описание: Прибор для измерения давления и расхода жидкости

Сертификаты на анализатор качества электричества:

Сертификат о внесении в Государственный реестр средств измерений РФ №17900-05

Гарантия на анализатор качества электроэнергии AR5: 1 год.



Назначение анализатора AR5:



Портативный анализатор качества и количества энергии AR5.M и AR5.L позволяет определить все параметры электроэнергии, предусмотренные ГОСТ 13109.



Анализатор AR 5 CIRCUTOR служит для измерений электроэнергии в трехфазных сетях переменного тока. Прибор применяется при проведении аудита электросетей для анализа графиков потребления активной и реактивной мощности и определения показателей качества энергии, а также при подборе УКРМ. Трехфазный портативный анализатор ar.5 измеряет, вычисляет, записывает параметры переменного напряжения и тока, включая гармонические составляющие до 49 порядка, в однофазных и трехфазных сетях.



Анализатор AR5 позволяет анализировать кратковременные возмущения: провалы, импульсы, перенапряжения наличие фликера (низкочастотной модуляции), позволяет регистрировать быстрые процессы, например, пуск двигателя.

Анализатор ar 5 CIRCUTOR имеет внутреннюю память 1 МБ для сохранения всех измеряемых параметров или вычислений для дальнейшей загрузки в компьютер.



Применение портативных анализаторов количества и качества электроэнергии AR.5 CIRCUTOR:



  • Обследование предприятий (энергоаудит)
  • Определение причин отказов оборудования
  • Оптимизация графиков энергопотребления
  • Подбор энергоснабжающего оборудования
  • Проектирование помехозащитных систем
  • Выбор компенсаторов реактивной мощности
  • Заключение договоров на энергоснабжение
  • Проверка счетчиков электроэнергии



Электроанализатор ar 5 одновременно фиксирует следующие параметры качества электросети:



  • Напряжения (фаза-нейтраль, фаза-фаза) каждой фазы и среднее;
  • токи каждой фазы и средний;
  • частота сети;
  • cos φ в каждой фазе;
  • 3-фазный коэффициент мощности;
  • активная, индуктивная и емкостная мощности по фазам и суммарно;
  • неравномерность нагрузки;
  • перекос фаз;
  • активная, индуктивная и емкостная (потребленная и выданная) энергии.



Функции, выполняемые анализаторами электрической энергии AR.5 / AR5L:



  • Энергосбережение: обнаружение и недопущение избыточного потребления энергии (кВтч); анализ графика нагрузки и обнаружение моментов времени, на которые приходилось максимальное потребление электроэнергии; расчет параметров батарей конденсаторов для компенсации реактивной мощности (квар); анализ исправности счетчиков электроэнергии и обнаружение погрешностей.
  • Электрозащита: электроанализаторы идеально подходят для периодических проверок электрических систем с низким и средним уровнем напряжения. Такие проверки включают в себя анализ процессов запуска двигателей, насыщения трансформаторов, оценку качества потребляемой электроэнергии и КПД системы.
  • Поиск оптимального решения: с помощью одного портативного анализатора качества электроэнергии можно обнаружить такие скрытые проблемы электрических систем, как утечка на землю, перегрев кабелей, наличие гармоник, фликера, разбаланса фаз и др. Кроме того, электроанализатор позволяет рассчитать параметры активных или пассивных фильтров гармоник, фильтров переключения скоростей и т.д.



Основные характеристики электроанализатора AR.5:

- Маленькие габариты, легкий, переносной анализатор электроэнергии.

- Измерения действительных среднеквадратичных значений (R.M.S).

- Мгновенные, максимальные и минимальные значения каждого отдельного электрического параметра.

- Измерение количества электрической энергии.

- Измерение гармоник.

- Измерение тока нейтрали (только для модели AR5-L).

- RS-232 подсоединение к компьютеру.

- Возможность установки порога записи, таким образом, в память будут записываться только те данные, измеренные значения которых находятся вне определенного порога.

- Автоматический сбор данных в память (размер памяти в зависимости от модели) через определенные пользователем промежутки времени.



В зависимости от типа анализируемой сети измеряются и могут быть сохранены в памяти анализатора AR5 следующие перечисленные параметры:

Параметр

Обозначение

L1

L2

L3

Трехфазное значение

Напряжение фаза-нейтраль

V



Ток

A

Ток нейтрали (только для анализатора AR5-L)

IN

Частота

Hz







Активная мощность

kW

Реактивная мощность L (индукт.)

kvarL

Реактивная мощность С (емкостная)

kvarC

Полная мощность

kVA







Коэффициент мощности

PF

Активная энергия

kWh







Реактивная энергия L

kvahL







Реактивная энергия С

kvahC







Гармоники напряжения





Гармоники тока





Гармоники тока нейтрали (AR5-L)





Особенности электроанализатора AR.5:

- Установки: установки прибора выполняются через систему развертывающихся меню, которые обеспечивают удобный для пользователя процесс конфигурации.

- Визуализация данных: с помощью жидкокристаллического дисплея, 160 х 160 пикселей с подсветкой. Пользователь может просматривать мгновенные, максимальные и минимальные значения каждого параметра в каждой фазе.

- Внутренняя батарея: дает возможность пользователю работать с анализатором без внешнего дополнительного источника питания. Анализатор оборудован адаптивной системой зарядки аккумуляторной батареи, которая продлевает срок жизни батареи.

- Монтаж: анализатор удобен для работ по анализу любых типов электрических сетей (однофазных, двухфазных, 3-х проводных и 4-х проводных).

- Измерения: при помощи трех входов по напряжению переменного тока и четырех входов по току переменного тока (через клещи .../2 В пер.тока) обеспечивают измерения средних значений основных электрических параметров в соответствии с максимальными и минимальными значениями.

- Сбор данных: анализатор имеет внутреннюю память 1 МБ для сохранения всех измеряемых параметров или вычислений для дальнейшей загрузки в компьютер.

- Программное обеспечение: в комплекте с анализатором изготовитель также поставляет удобную для пользователя программу, которая позволяет загружать данные из внутренней памяти в компьютер для дальнейшего комплексного анализа записанных данных.



При необходимости, пользователь может расширить возможности анализатора качества электроэнергии AR.5, самостоятельно перепрограммировав его для измерения и регистрации дополнительных параметров, а именно:

- импульсы, пики, провалы напряжения;

- дозу фликера;

- для анализа быстрых процессов, например, пуска асинхронных двигателей;

- токов утечки

- для проверки электросчётчиков на месте



Технические характеристики анализатора AR.5

Характеристика

Значение

Число фаз

3

Максимальное напряжение

500 В (фазное) / 866 В (междуфазное)

Максимальный ток

20000 А (определяется токовыми клещами)

Класс точности по току и напряжению

0,5

Класс точности по мощности и энергии

1,0

Устройство отображения

графический ж/к дисплей 160х160 пикселей

Связь с компьютером

порт RS232

Программное обеспечение

Power Studio под Windows

Питание

220 В или встроенный аккумулятор

Габариты и масса:

200х130х62 мм, 0,6 кг



Краткое техническое описание анализатора ar 5:



Анализатор AR 5 подключается с помощью датчиков тока и потенциальных проводов к одно- или трёхфазной сети 220/380В или к измерительным трансформаторам тока и напряжения сетей 6/10кВ и выше.



Электроанализатор AR.5 имеет 3 канала измерения тока и 3 напряжения (модель AR 5L оснащена дополнительным каналом для измерения тока нейтрали). Сменными датчиками тока служат клещи или гибкие кольца номиналом от единиц до тысяч ампер. По измеренным величинам процессор рассчитывает множество электрических параметров, которые отображаются на графическом ЖК дисплее анализатора и записываются в память прибора, откуда затем считываются на компьютер, снабжённый программным обеспечением для визуализации, обработки и анализа накопленной информации (ПО под Windows поставляется с прибором). Объём внутренней памяти AR 5 -1M - 1Мб, что достаточно для запоминания результатов 5000 полных измерений анализатором ar 5 CIRCUTOR. Это количество можно значительно увеличить, если регистрировать не все параметры, а по выбору. Запись в память анализатора осуществляется с заданным интервалом от 1 секунды до 4 часов, т.е. например, если фиксировать все параметры тока (полное измерение) через каждые 9 сек, то время контроля электрической сети составит 12,5 часов или если через каждые 4 часа, то полное время регистрации составит 2 года и 4 месяца, а если количество запоминаемых прибором параметров уменьшить, то время регистрации возрастет пропорционально. Для программы "быстрые процессы" период измерения прибором AR 5 составляет - 0,02...1с.



Комплект поставки анализатора качества электроэнергии AR.5:



  • измерительный модуль,
  • токовые клещи с 2 диапазонами - 1-200 А и 10-2000 А (выбираются переключателем),
  • сумка,
  • ПО PowerVision,
  • "крокодилы",
  • описание на русском языке.



Дополнительные принадлежности для анализатора электрической энергии AR5



  • Защитный чехол для Процессорного блока портативного анализатора AR-5



Предназначен для защиты анализатора при проведении измерений в "полевых" условиях.



  • Гибкие клещи C-FLEX



Длина сенсора

45 см / 80 см / 120 см

Диапазон

200 А / 2000 А/ 20 кА

Чувствительность в мВ

10 мВ/А; 1 мВ/А; 0.1 мВ/А

Амплитуда измерений

5 А...20 КА

Диапазон частот

10 Гц...20 КГц

Точность

1%

Безопасность

двойная изоляция IEC 1010-100 В, Cat III

Допустимое перенапряжение на выходе

600 В

Рабочая температура

-10/55°C

Влажность

90% рт. ст. при 50°C

Габариты

120 x 65 x 22 мм

Вес

220 г (длина сигнального кабеля 1 м)





CP-5

СР-100

CPR-100

CPR-500

Диапазон
измерений

0,05...5А~

1...100А~

1...100А~

1...500А~

Номинальная
частота

48..65 Гц

48..65 Гц

48..65 Гц

48..65 Гц

Вых. напряжение

2 В~

2 В~

2 В~

2 В~

Диэлектрическая
прочность

5200 В~, 50...60 Гц

5200 В~, 50...60 Гц

5200 В~, 50...60 Гц

5200 В~, 50...60 Гц

Погрешность

1%

0,5%

0.7%

0.7%

Макс. диаметр
проводника

20 мм

20 мм

52 мм

52 мм

Макс. размеры
плоской шины

20х5 мм

20х5 мм

1 по 50х5 мм или 4 по 30х5 мм

1 по 50х5 мм или 4 по 30х5 мм



  CPR-1000 CF-5 CP-2000 / 200 CF-10
Диапазон
измерений
1...1000А~ 0,1...5А~ 1...200А~, 10...2000А~ 0,2 мкА...10А~
Номинальная
частота
48..65 Гц 48..65 Гц 48..65 Гц 48..65 Гц
Вых. напряжение 2 В~ 2 В~ 2 В~ 2 В~
Диэлектрич. прочность 5200 В~, 50...60 Гц 5200 В~, 50...60 Гц 5200 В~, 50...60 Гц 5200 В~, 50...60 Гц
Погрешность 0.7% 1% (до 0,1А), 0,5% (до 5А) 0,5%+70 мА (диапазон 200А), 0,5%+100 мА (диапазон 2000А) 0,5% (диапазон 4А), 0,35% (диапазон 400А)
Макс. диаметр
проводника
52 мм 52 мм 64 мм 100 мм
Макс. размеры
плоской ленты
1 по 50х5 мм или 4 по 30х5 мм 1 по 50х5 мм или 4 по 30х5 мм 5 по 125х5 мм или 3 по 100х10 мм 5 по 80х5 мм или 3 по 80х10 мм



Купить анализатор AR5 и узнать цену на анализатор качества электричества AR.5 (AR.5L) Вы можете, отправив заявку на info@geo-ndt.ru. У нас самая выгодная цена на электроанализатор AR-5!
