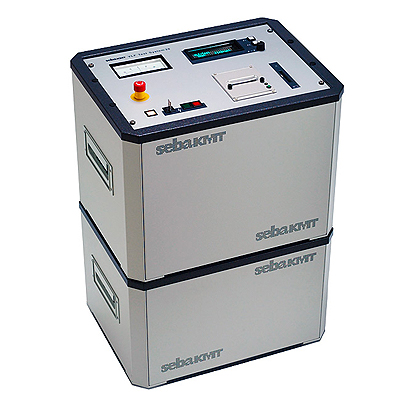

Система VLF 28 kV

  • Система VLF 28 kV Seba

    /images/all/3/1017/big/img_5.jpg

    jijijij

    Система VLF 28 kV
  • /images/all/3/1017/big/img_14.jpg

ЦЕНА: по запросу

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
SebaKMT


Страна производитель: Германия Германия

Гарантия: 1 год
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Калинчев Олег
Менеджер по направлению SebaKMT
Здравствуйте! Меня зовут Калинчев Олег.
Я готов ответить на Ваши вопросы по данным товарам. Если Вы хотите оформить заказ или задать вопрос, то можете связаться со мной по телефону или электронной почте.

Телефон: +7 (495) 988-79-77 доб. 120

Моб.: +7 (926) 610-24-08

E-mail: ok@geo-ndt.ru

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Тип оборудования: Система для диагностики кабелей

Производитель: Seba KMT, Германия


Серия: VLF

Модель: VLF 28 kV

Описание: прибор для испытания силовых кабелей напряжением

Гарантия на систему VLF 28: 12 месяцев.

Назначение установки:

Система VLF 28 kV производства компании SebaKMT предназначена для испытания напряжением кабелей, рассчитанных на напряжение до 15 кВ.

Испытания кабеля напряжением на сверхнизкой частоте и сверхмалым током защищают кабель от повреждения во время испытаний. Для кабелей с изоляцией из сшитого полиэтилена это особенно важно,так как испытания кабеля с такой изоляцией постоянным током влекут за собой поляризацию молекул полиэтилена, что в свою очередь приводит к появлению дефектов в изоляции кабеля, которые значительно снижают срок эксплуатации.

Отличительной особенностью систем VLF от установок подобного класса, является запатентованная косинусоидальная прямоугольная форма подаваемых в кабель импульсов напряжения. Благодаря этому достигается небольшое потребление мощности испытательной системы при большой испытательной емкости, а испытание кабеля проходит в соответствие с его рабочим режимом эксплуатации.

Система VLF 20 kV выполняет следующие функции:

  • Измерение тока утечки - оценка качества изоляции кабеля по измеренному току утечки.
  • Распознавание пробоя - в случае пробоя кабеля во время испытания система отключается автоматически.
  • Протоколирование - сохранение данных о тестировании кабеля в памяти прибора, с возможностью последующей обработки при помощи компьютера в среде Windows
  • Распечатка протокола (опция) - распечатка протокола тестирования с помощью встроенного в систему принтера
  • С помощью применения, запатентованного фирмой SebaKMT, напряжения косинусно-прямоугольной формы дефектные места в кабелях с ПЭ, ПВХ а также с бумажно-масляной изоляцией быстро приводятся в состояние пробоя, без ненужной дополнительной нагрузки на кабельную изоляцию.

Эффективный источник напряжения и применение неизнашиваемого полупроводникового переключателя для создания регулярно изменяющего полярность испытательного напряжения, обеспечивают длительный срок эксплуатации испытательной системы м стабильный, соответствующий сетевому напряжению 50 Гц переключающий фронт.

Опциональное измерение тока утечки позволяет в процессе испытания производить оценку качества кабеля.

Особенности системы VLF 28 kV:

  • Эффективная, транспортабельная и выполненная в различных вариантах универсальная система для испытания кабелей

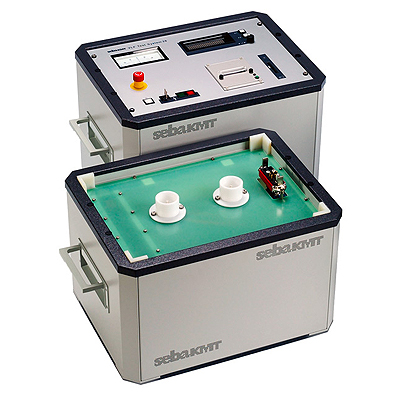

  • Испытательное устройство, состоящее из двух модулей (модуль нагрузки и модуль управленияl) каждый весом ок. 25 кг
  • Опциональный модуль "Измерение тока утечки " для индивидуальной подстройки системы к специфическим испытательным требованиям
  • Опциональный модуль "Протоколирование" для комфортного и простого анализа результатов испытания прямо на месте, централизованное управление испытательными параметрами, и репродуктивность процесса испытания
  • Автоматическое распознавание пробоя
  • Быстрое развертывание системы на месте трудоемкого соединения кабелями, защищенные от прикосновения штепсельные соединители, и встроенное устройство разрядки для обеспечения высокой степени безопасности
  • С помощью запатентованного метода сбережения электроэнергии во время смены полярности СНЧ напряжения достигается очень низкое энергопотребление системой при одновременно высокой емкости испытания
  • Испытание СНЧ 0,1 Гц рекомендовано документами HD 620S1, VDE 0276-620 и -621 и является эффективнейшим методом испытания ПЭ и ПВХ кабелей.

Сравнение характеристик систем серии VLF:



VLF 20

VLF 28

VLF 40

VLF 60

VLF 80

Номинальное напряжение тестируемых кабелей

0 ...11кВ

0 ... 16 кВ

0 ... 23 кВ

0 ... 35 кВ

0 ... 50 кВ

Форма напряжения

косинусно-прямоугольная

Фронт переключения

5 мс

Частота

0,1 Гц

Допустимая емкость испытуемого кабеля

3 µF

4,5 µF

4,4 µF / (Plus)

2,2 µF / (Basic)

1,5 µF / (Plus)

0,8 µF /(Basic)

2 µF / (Plus)

2,5 µF / (Basic)

Разрядное устройство (встроенное)

10 µF за 3 сек

<> 4,4 µF за 5 сек <> 4,4µF за 5 сек

1,5 µF за 2 сек

+

Питание

230 В, 50 Гц, 2,5 A / 120 В, 60 Гц, 5 A

Рабочая температура

- 20...+ 40 °C

Вес, кг

50

<> 25 <> 98 <> 132

Размеры Ш x В x Г, мм

520x600x300

550 x1000x420

550x1000x420

550x1000x420



Измерение тока утечки

0 ... 12 mA

0 ... 12 mA

0 ... 7 mA

0 ... 5 mA

+


Комплект поставки:

  • Прибор VLF 28 kV
  • Кабель подключения высокого напряжения 5 м
  • Кабель подключения
  • Сумка для принадлежностей
  • Проводник заземления 5 м
  • Руководство по эксплуатации

Опции:

  • Распечатка протокола
  • Протоколирование
  • Распознавание пробоя
  • Измерение тока утечки
АртикулКод по КаталогуНаименование
820010709820010709Easytest 10 кВ
820007931820007931Easytest 20 кВ
899006104-S899006104-SИспытательная система VLF 20
899005936-S899005936-SИспытательная система VLF 28
899004500-S899004500-SИспытательная система VLF 40 (емкость 2,2 )
899004501-S899004501-SИспытательная система VLF 40 (емкость 4,4 )
899007186-S899007186-SИспытательная система VLF 60 (емкость 0,8 )
899007187-S899007187-SИспытательная система VLF 60 (емкость 1,6 )
890012125890012125Испытательная система VLF 80 (емкость 2 )
890012124890012124Испытательная система VLF 80 (емкость 2,5 )
899006402899006402Встроенный принтер для VLF 28
890009658890009658Устройство для транспортировки (Easytest 10/20 кВ)

*Технические характеристики и комплект поставки оборудования могут быть изменены производителем без предварительного уведомления.

Дополнительную информацию по системам для испытания и диагностики кабелей и сетей можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".

Доставляем электроизмерительные приборы по всей России курьерскими службами и транспортными компаниями.
