Генератор сигналов специальной формы МЕГЕОН 02015

  • Генератор сигналов специальной формы МЕГЕОН 02015

    /images/all/3/10321/big/img_5.jpg

    jijijij

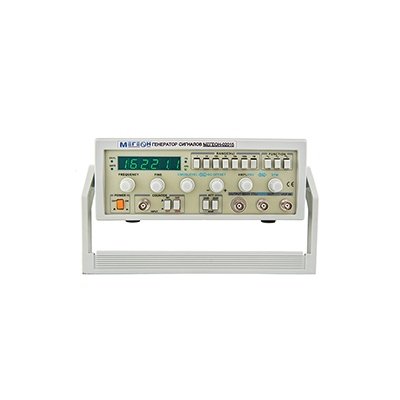

    Генератор сигналов специальной формы МЕГЕОН 02015

снят с производства

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Мегеон


Страна производитель: Россия Россия

Гарантия: 2 года
Руководство по эксплуатации: Скачать (PDF, 657.85KB)
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Генератор сигналов Мегеон 02015 - это прибор, позволяющий получить сигнал определенного типа, различных форм с заданными характеристиками.



Генератор сигналов Мегеон 02015 широко применяется в различных областях деятельности. Машиностроении, приборостроении, при разработке и отладке систем связи и других сферах деятельности человека.



Отличительные особенности:



  • Частота сигнала генерируется от 0,1Гц – до 15 Мгц
  • Форма сигнала: синус, меандр, треугольник, прямоугольник, импульсная, пилообразная
  • Частотомер до 20 МГц (работает с внешним и внутренним источником сигнала)
  • Выходной аттенюатор: 0 дБ /20 дБ /40 дБ
  • Плавное изменение симметрии выходного сигнала
  • Плавное изменение постоянной составляющей выходного сигнала
  • VCF вход позволяет реализовать свип-режим или режим ЧМ
  • Возможность получения пилообразного сигнала и инверсии выходных сигналов
  • Компактный размер
  • Удобный монтаж на вертикальных сборочных панелях
  • Вход внешней синхронизации
  • TTL / CMOS выход
  • Высокая точность, искажение 10Гц – 100КГц, менее 1%



Технические характеристики:



ОСНОВНОЙ ВЫХОД
Диапазон частот 0.1 Гц … 15 МГц
Форма сигнала синусоидальная, треугольная,
прямоугольная (меандр),
пилообразная, импульсная
прямая и инвертированная
Выходное сопротивление 50 Ом ±10%
Амплитуда выходного сигнала ≥ 20 Впик-пик (без нагрузки)
Ослабление выходного сигнала 20 дБ /40 дБ
Сдвиг по постоянному току 0 В … ±10В плавно регулируемый
Симметрия (скважность) От 90:10 до 10:90
СИНУСОИДАЛЬНЫЙ СИГНАЛ
Коэффициент искажения 10 Гц … 100 кГц не более 1%
Частотная характеристика 0.1 Гц … 100 кГц не более 0.5 дБ
МЕАНДР
Время нарастания и спада менее 35нс
TTL/СOMSВЫХОД
Время нарастания и спада менее 100 нс.
Нижний уровень не более 0.4 В
Верхний уровень 5…..14 В плавно регулируемый
ВХОД VCF
Выходное напряжение -5 В … 0 В ±10%
Соотношение напряжения 1000:1
Входной сигнал 1 кГц
ЧАСТОТОМЕР
Дисплей 5 знаков
Частотный диапазон 1 Гц … 20 МГц
Полное входное сопротивление ≥ 1 МОм /20 пФ
Чувствительность 100 мВ ср. квадр.
Максимально допустимое входное напряжение 150 В (с аттенюатором)
Входной аттенюатор 0 дБ /20 дБ
Погрешность измерения 3х10-5±1
ПИТАНИЕ
Напряжение 220В ±10% (110В±10%) ,
выбирается пользователем
Частота 50Гц ±2%
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Температура 0° С -40 ° С
Влажность Не более 90%
Атмосферное давление 86-104 кПа
ГАБАРИТЫ
Размер ДхШхВ 270х225х90
Вес 2,5 кг.
