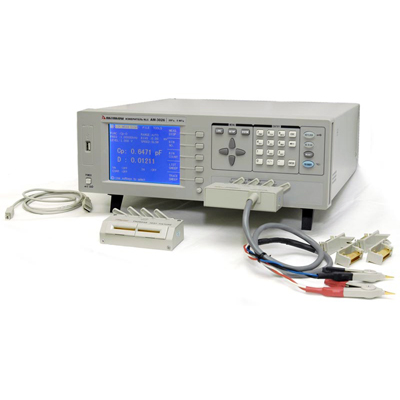

Измеритель RLC АМ-3026

Высокочастотный RLC-метр с поддержкой LXI стандарта предназначен для измерения параметров пассивных компонентов (конденсаторов, катушек индуктивности, магнитных сердечников, резисторов, трансформаторов, модулей микросхем и сетевых компонентов); полупроводников (параметрических диодов и анализа паразитных параметров транзисторов); диэлектриков (диэлектрическая проницаемость, коэффициент рассеяния); магнитных материалов (магнитная проводимость и потери в ферритах); оценки сопротивления в печатных платах, реле, выключателях, кабелях и батареях.

Технические характеристики измерителя RLC АМ-3026:

• Частота тестового сигнала: от 20 Гц до 5 МГц с шагом 10 мГц
• Базовая погрешность: 0,1%
• Измерение параметров компонентов (22 пары величин):

• активное, реактивное, полное и сопротивление пост. току: 0,0001 Ом…99,999 МОм
• ёмкость: 0,0001 пФ…9,9999 Ф
• индуктивность: 0,0001 мкГн…9,9999 кГн
• действительная, мнимая и полная комплексная проводимость: 0,0001 нСм…99,999 См
• тангенс угла диэлектрических потерь: 0,0001…9,9999
• добротность: 0,0001…99999
• угол сдвига фаз: -179,99°…179,99°

• Эквивалентная схема: последовательная / параллельная;
• Относительные измерения;
• Функция графического анализа;
• Скорость: до 200 измерений в секунду!;
• 4 значения выходного сопротивления: 10, 30, 50 и 100 Ом;
• Источник постоянного смещения:

• -5...+5 В с разреш. 1 мВ
• -100 мА...+100 мА с разреш. 10 мкА

• Компаратор: 11 ячеек (10 для значёний и 1 для счётчика);
• Память: 20 профилей настоек;

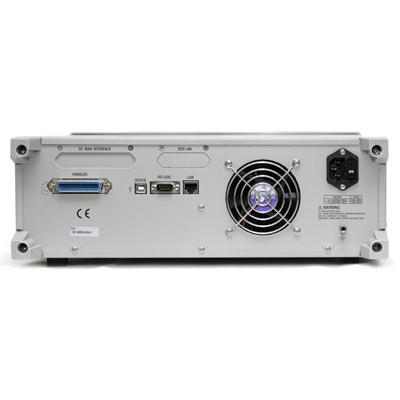

• Интерфейсы:

• USB (Device/Host)
• LAN (LXI class C)
• RS-232C
• HANDLER (сортировщик)
• GPIB (опция)

•  ЖК-дисплей: 320х240

Габариты в упаковочной таре 480х270х510, вес 7 кг.
