Высоковольтная СНЧ установка HVA28 для испытаний кабелей с изоляцией из сшитого полиэтилена, 28 кВ

  • HVA28

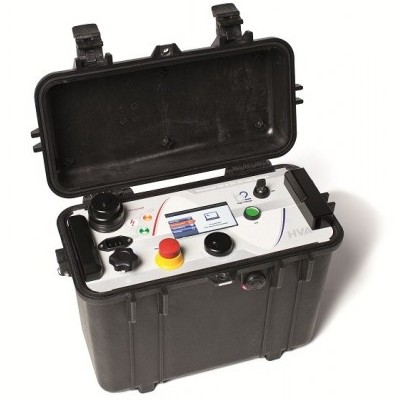

    /images/all/3/10572/big/img_5.jpg

    jijijij

    Высоковольтная СНЧ установка HVA28 для испытаний кабелей с изоляцией из сшитого полиэтилена, 28 кВ
  • HVA28

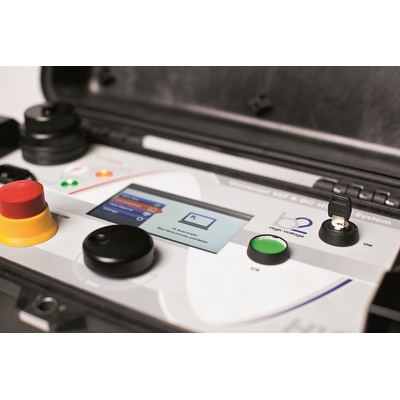

    /images/all/3/10572/big/img_14.jpg

    HVA28

    HVA28
  • HVA28

    /images/all/3/10572/big/img_16.jpg

    1

    HVA28

ЦЕНА: 1 415 821 руб.

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
b2 High-Voltage


Страна производитель: Австрия Австрия

Гарантия: 1 год
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Новейшая высоковольтная СНЧ-установка HVA28 – это сверхкомпактная и легкая (ВСЕГО 14 кг) испытательная установка компании b2 electronic для испытания кабеля с изоляцией из сшитого полиэтилена с рабочим напряжением 6 и 10кВ. HVA28 изготавливается в водонепроницаемом, ударопрочном и защищающем от пыли кейсе (IP67).



Прибор предлагает ручную и автоматическую последовательности испытания, а большой цветной дисплей упрощает работу. Высоковольтная установка при своем малом весе обладает всеми техническими характеристиками «старших» моделей, которые дополняют также двойная (электронная автоматическая и механическая) система разрядки образца после теста, индикатор наличия внешнего напряжения до 12 кВ и неограниченное время работы установки при испытаниях (сухая высоковольтная система генерации высокого напряжения последнего поколения на элементах силовой электроники, без использования масляных трансформаторов).



  • Переменное напряжение СНЧ (VLF) (СИНУС и ПРЯМОУГОЛЬНИК)
  • Постоянное DC напряжение
  • ВРЕМЯ РАБОТЫ- 24 ЧАСА В СУТКИ, 7 ДНЕЙ В НЕДЕЛЮ!
  • Тестирование как жил, так и оболочки кабеля
  • Режим начального прожига
  • Встроенный интерфейс USB и Bluetooth
  • Цветной дисплей
  • Вес 14 кг
  • Встроенное разрядное устройство
  • Сверхкомпактность
  • Включена в Гос. реестр средств измерений РФ



Установка HVA28 разработана для проведения высоковольтного испытания изоляции различных типов высоковольтного оборудования. Эти применения включают, но не ограничены, тестированием объектов с высокой емкостью, такие как кабели и генераторы. Другое применение установки включает в себя высоковольтное тестирование выключателей, трансформаторов, двигателей, изоляторов, высоковольтных вводов и т.д.



При испытании высоковольтного кабеля установка может тестировать как кабели из сшитого полиэтилена, так и с бумажно-маслянной изоляцией.



В дополнение установка HVA может использоваться для испытания как основной изоляции кабеля так и его оболочки.



Оба тестирующих высоковольтных выхода – по постоянному напряжению (положительной или отрицательной полярности относительно земли) или по переменному напряжению сверхнизкой частоты VLF с синусоидальным или прямоугольным выходным сигналом являются стандартными для установки. Тестовая последовательность согласно условиям испытания  может выполняться в ручном или автоматическом режимах. Данная функция позволяет очень гибко использовать данную установку для любого высоковольтного тестирования, где требуется высокое переменное или постоянное напряжение.



Установка может также использоваться в режиме начального прожига, а современная система контроля и управления позволяет пользователю задавать необходимые пороги срабатывания и условия тестирования. Прибор измеряет и записывает в память емкость, сопротивление, напряжение пробоя, действующее значение тока и подаваемое напряжение на объект тестирования.



Установка предназначена для проведения испытания изоляции кабельных линий на 6-10кВ, как напряжением сверхнизкой частоты 0,1Гц 3Uo, так и постоянным напряжением до 28кВ.



Установка позволяет испытывать вакуумные камеры высоковольтных выключателей.

Установка позволяет испытывать оболочку кабеля

Maкс. тестовое напряжение: 10 кВ
Продолжительность: 1 мин. – 15 мин.
Ток 0.1 мА – 5.0 мА



Имеет встроенный генератор высоковольтных импульсов для точного определения места повреждения оболочки кабеля



  • Maкс. тестовое напряжение: 10 кВ
  • Продолжительность: 1 мин. – 60 мин.
  • Импульс/Период: 1:3/4 с, 1:5/4 с, 1:5/6 с, 1:9/6 с



Простота в использовании, небольшой вес оборудования и компактный дизайн позволяют быстро подготовить оборудование к работе и провести диагностику. Высоковольтные установки серии HVA используются как идеальный источник высокого переменного напряжения для испытания высоковольтного кабеля с СПЭ изоляцией .



HVA28 Высоковольтная СНЧ установка до 28кВ. Спецификация



  • Входное напряжение питания 100-240 В (50-60 Гц) ( 400 ВА)
  • Выходное напряжение:



    • Переменное, Синус: 0-28 кВ пиковое, симметричное, 20кВ действ.
    • Постоянное: ± 0-28 kВ
    • Прямоугольник : 0-28 кВ



  • Разрешение 0,1кВ на всем диапазоне
  • Погрешность +/- 1% от диапазона
  • Выходной ток 0-20мA
  • Разрешение 1мкA
  • Погрешность +/- 1% от диапазона
  • Частота выходного сигнала 0.01….0.1 Гц с шагом 0.01Гц (предустановка 0.1Гц), автоматический выбор частоты
  • Диапазон сопротивления 0.1 MΩ...5 ГΩ

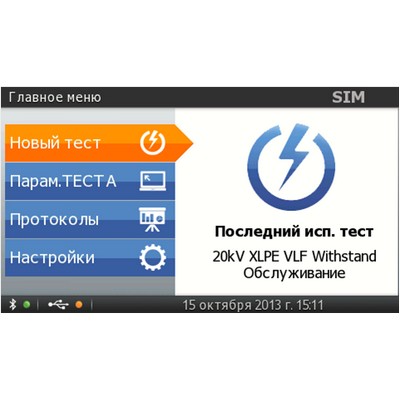

МЕНЮ УСТАНОВКИ НА РУССКОМ ЯЗЫКЕ



Максимальная выходная нагрузка (при макс. напряжении):



  • 0.5 мкФ @ 0.1 Гц @ 20kВ действ (Прим 1500 м кабель)*
  • 5.0 мкФ @ 0.01 Гц @ 20kВ действ (Прим 15км кабель)*
  • 10.0 мкФ @ максимально возможная при уменьшенной частоте и напряжении



* Рассчитано для типичного кабеля с емкостью 330пФ/м



Измерительный блок:



    • цифровой ЖК дисплей для прямой индикации;
    • напряжение и ток (Действующие значения и / или пиковые)
    • емкость
    • сопротивление
    • время
    • напряжение пробоя
    • графическое отображение выходного напряжения в реальном времени



  • Цикл тестирующий - Продолжительный. НЕТ ТЕПЛОВЫХ ОГРАНИЧЕНИЙ ПО ВРЕМЕНИ РАБОТЫ
  • Безопасность 50 Гц 12 кВ Индикатор наличия внешнего напряжения / Блок разрядки цепи после тестирования
  • Комп. интерфейс Bluetooth, USB – стандарт, ПО „HVA Control Center“
  • Память 50 ячеек памяти, энергонезависимая
  • Высоковольтные кабели - Стандартные, длиной 5 м с зажимами-крокодилами на конце (другие могут быть поставлены по запросу)
  • Вес 14 кг
  • Размер 430x240x340мм
  • Температура: хранения: -25 до +70 С, рабочая: -5 до +45 С
