Мобильный диагностический комплекс Стрела-П

Мобильный диагностический комплекс «Стрела-П» предназначен для оперативного неразрушающего контроля и мониторинга технического состояния несущих конструкций эксплуатируемых, строящихся и реконструируемых зданий и сооружений при решении задач по предупреждению и ликвидации чрезвычайных ситуаций природного и техногенного характера.

Он обеспечивает требуемую точность при экспериментальном определении динамических параметров зданий и сооружений, характеризующих их упругие свойства, которые проявляются при динамических нагрузках (периоды и декременты собственных колебаний, передаточные функции, выражающие связь между различными элементами строительных конструкцией, между объектом и грунтовым основанием и др.) Эти параметры регламентированы межгосударственным стандартом ГОСТ 31937-2011 «Здания и сооружения. Правила обследования и мониторинга технического состояния».

Комплекс «Стрела-П» ТУ 4254-001-251001-2009 сертифицирован в системе сертификации аварийно-спасательных средств МЧС России (сертификат соответствия № РОСС RU.03 ЭЧ 001.Н 0217 № 02760).

Основные функции комплекса:

• Детальное (инструментальное) обследование зданий и сооружений
• Экспериментальное определение динамических параметры строительных конструкций, зданий и сооружений в трех пространственных направлениях (X, Y и Z):оценка физического износа и остаточный ресурса здания
  • Частоты (периоды) собственных колебаний;
  • Логарифмические декременты собственных колебаний;
  • Формы собственных колебаний (на основе измерений вибрации в разных точках здания, сооружения и вычисления передаточных функций);
• Динамические испытания и оценка работоспособности деформационных швов зданий и сооружений
• Оценка реальной сейсмостойкостиь зданий и сооружений на основе их экспериментально определенных динамических параметров и вычисления их реакции на сейсмические колебания грунта с характеристиками реальных землетрясений, имеющихся в библиотеке CentBox
• Измерение вибрации в частотном диапазоне от 0,1 до 200 Гц

Программное обеспечение

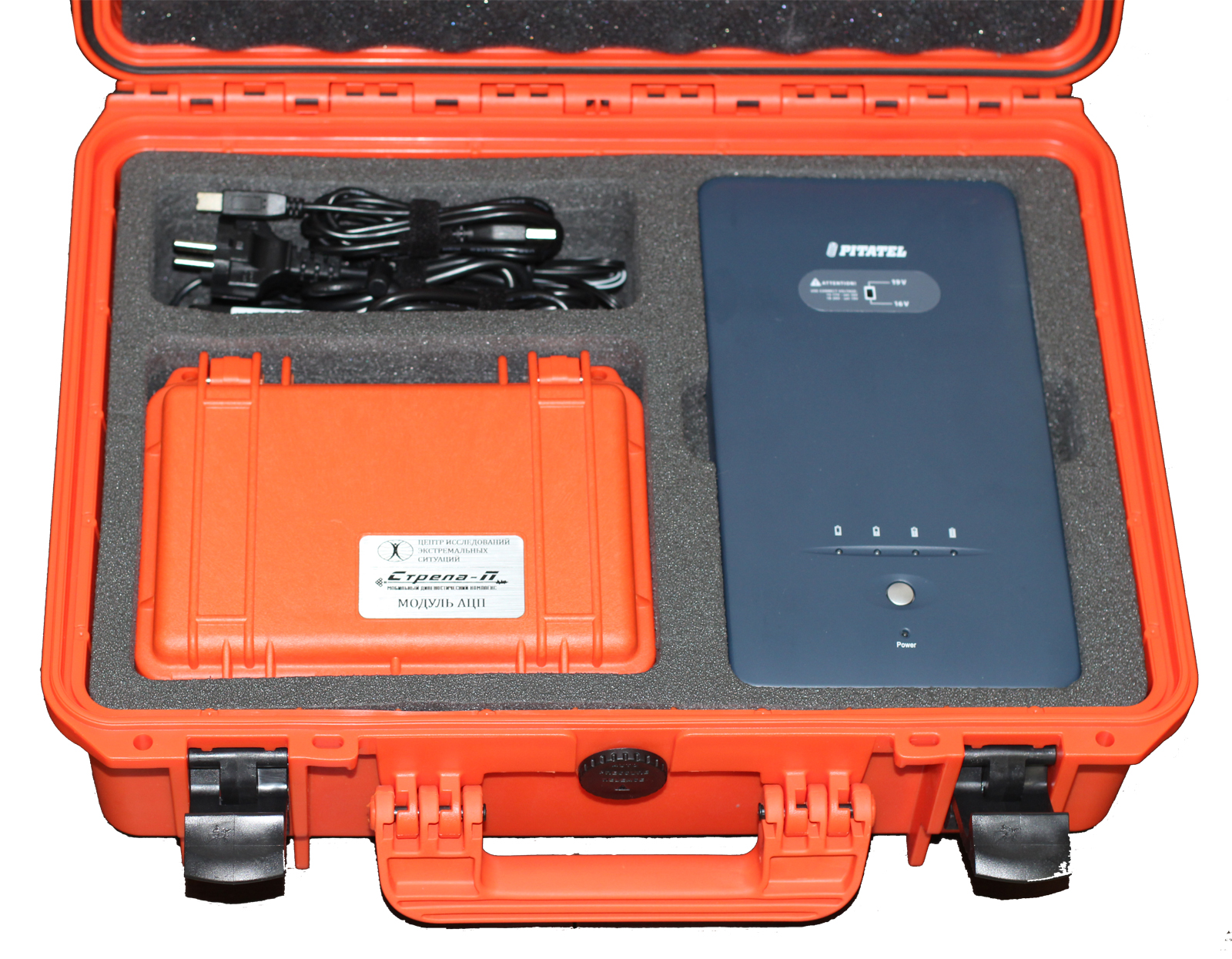

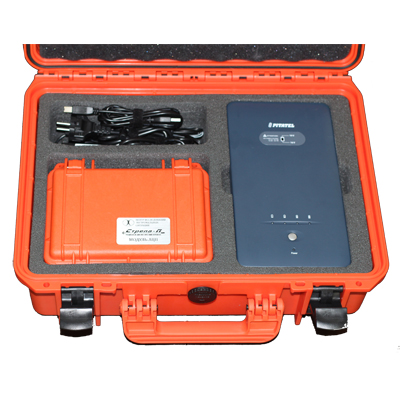

CentBox обеспечивает сбор, обработку, анализ и хранение аналоговых сигналов, преобразуемых в цифровой вид с помощью аналого-цифрового преобразователя (АЦП) комплекса (рисунок 1), а также сигналов, сохраненных в файлах данных.

CentBox предназначен для формирования единой интерактивной среды, позволяющей эксперту, работающему с комплексом, эффективно вести сбор и анализ данных динамических испытаний.

Технические характеристики комплекса Стрела-П:

• аксимальное количество активных каналов — 15
• Максимальное количество подключаемых измерительных модулей — 5
• оличество компонент (измерительных осей) в каждом измерительном модуле — 3 (X, Y, Z)
• Диапазон рабочих частот — от 0,1 до 200 Гц
• Максимальная продолжительность ввода данных — 600 с
• Допустимая продолжительность ввода данных — 10; 20; 30; 60; 120; 180; 240; 300; 600 с
• Коэффициент преобразования измерительного модуля — 1±0,1 В/м/с²

• Неравномерность амплитудно-частотной характеристики измерительного модуля относительно значения на частоте 20 Гц — минус 3 дБ
• Эффективное значение собственных шумов в диапазоне частот от 0,2 до 400 Гц — не более 2×10^-5 м/с²

• Максимальная частота дискретизации — 3200 Гц
• Допустимая частота дискретизации — 800; 1600; 3200 Гц
• Разрядность числовых значений отсчетов — 14 бит
• Допустимые значения динамического диапазона (±0,15; ±0,62; ±2,5; и ±10 В) соответствуют параметрам базового модуля

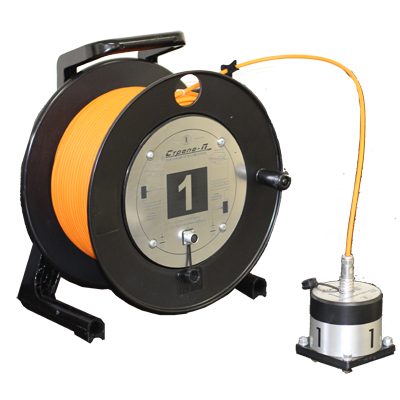

Длина соединительного кабеля от измерительного модуля до УСОИ — 100 м. При необходимости кабели могут соединяться последовательно, обеспечивая увеличение длины соединительной линии до 300 м.

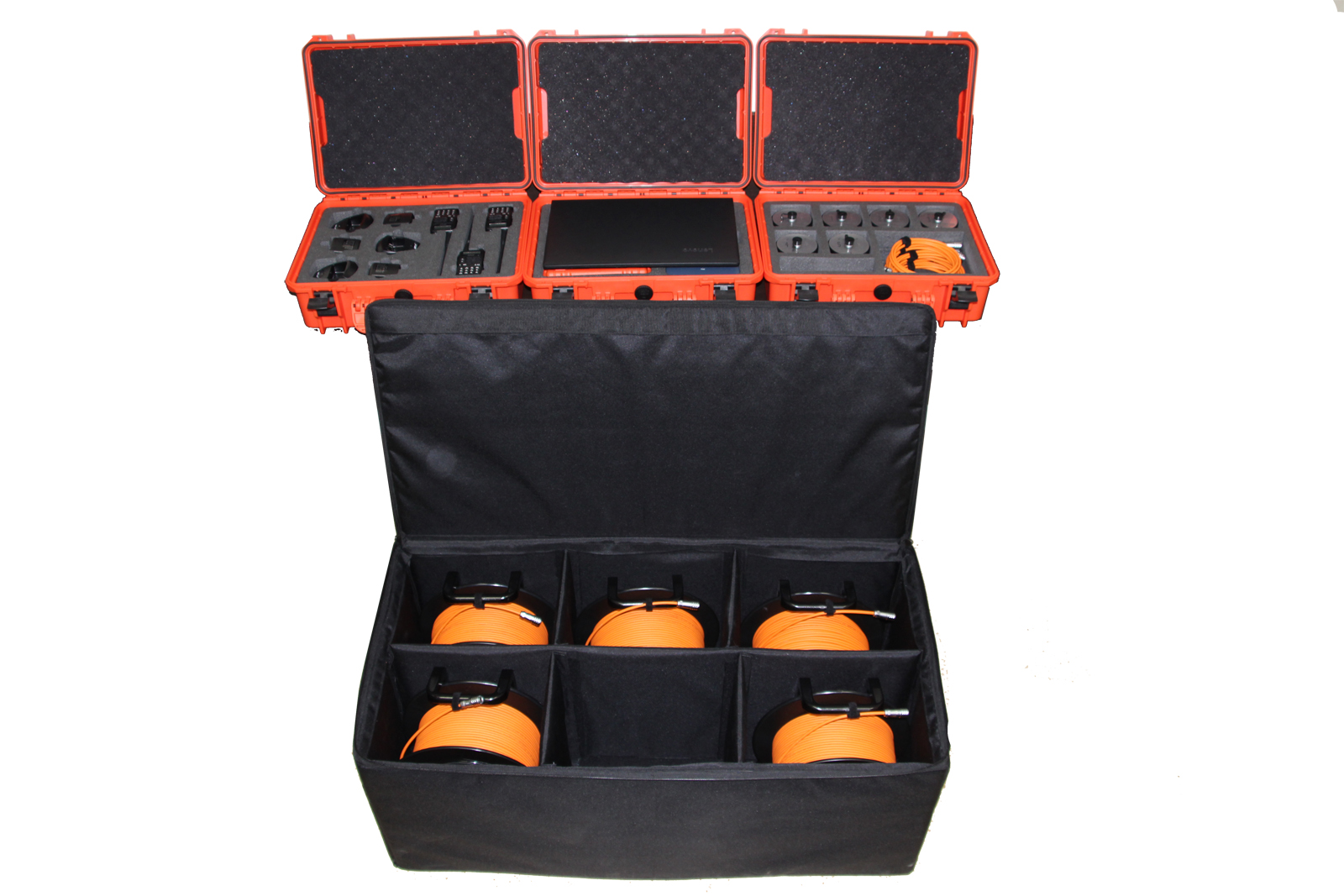

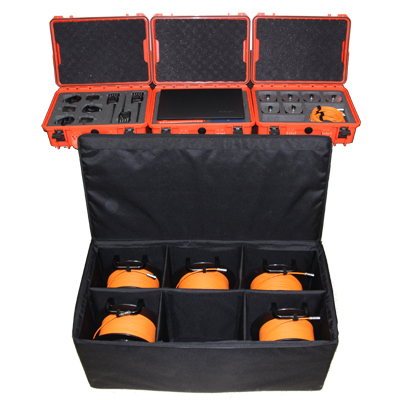

Типовой комплект поставки:

 Дополнительно:
